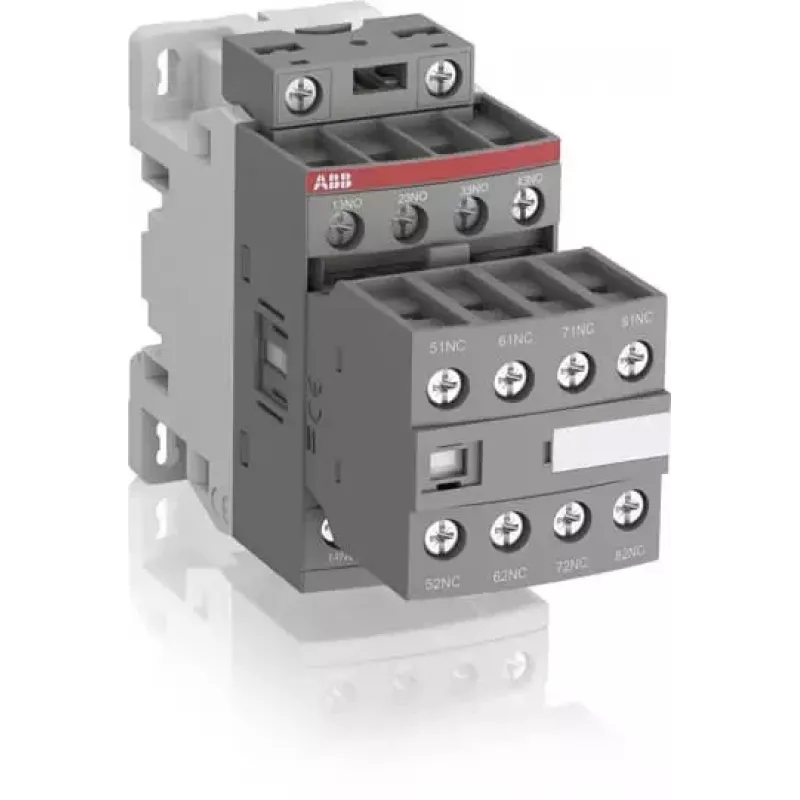

ABB NF44E Hilfsschütz, 4NO+4NC, 24-60V AC/20-60V DC elektronische Spule, Schraubanschlüsse, Hutschiene

Das ABB NF44E Hilfsschütz zeichnet sich durch seine elektronische Weitbereichsspule aus, die sowohl 24-60 V AC (50/60 Hz) als auch 20-60 V DC Steuerspannungen akzeptiert und so separate AC- und DC-Versionen überflüssig macht. Dieses 8-polige Gerät (4 Schließer + 4 Öffner) ist für anspruchsvolle Steuerstromkreise entwickelt, bei denen Zuverlässigkeit und Platzersparnis entscheidend sind.

Highlights

• Elektronische Weitbereichsspule: 24-60 V AC (50/60 Hz) und 20-60 V DC
• 4 Schließer + 4 Öffner Hilfskontakte
• Kompakte Bauform für Hutschienen- oder Schraubbefestigung
• Hohe elektrische Lebensdauer: 5 Millionen Schaltspiele
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Bemessungsisolationsspannung 690 V, Stoßspannungsfestigkeit 6 kV
• Betriebstemperaturbereich: -40 °C bis +70 °C
• Schutzart IP20
• Entspricht IEC 60947-5-1, UL, CSA

Im täglichen Einsatz

Die Installation ist dank Schraubanschlüssen, die eine breite Palette von Leiterquerschnitten akzeptieren, unkompliziert. Die elektronische Spule des Schützes benötigt nur 3,5 W sowohl beim Anziehen als auch beim Halten, was die Wärmeentwicklung im Schaltschrank und den Energieverbrauch reduziert. Die weite Spannungstoleranz macht es ideal für Anlagen mit schwankenden Steuerspannungen, und die 4NO+4NC-Konfiguration bietet ausreichend Hilfskontakte für Verriegelung, Signalisierung und Steuerlogik, ohne zusätzliche Relais zu benötigen.

Technische Daten

• Produkttyp: Hilfsschütz
• Polzahl: 8 (4 NO + 4 NC)
• Steuerspannung AC: 24-60 V, 50/60 Hz
• Steuerspannung DC: 20-60 V
• Spulentyp: Elektronisch, Weitbereich AC/DC
• Bemessungsbetriebsstrom AC-15 (220-240 V): 6 A
• Bemessungsbetriebsstrom DC-13 (24 V): 2,5 A
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Montage: Hutschiene oder Schraubbefestigung
• Anschlussart: Schraubanschlüsse
• Betriebstemperatur: -40 °C bis +70 °C
• Schutzart: IP20
• Elektrische Lebensdauer: 5 Millionen Schaltspiele
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Normen: IEC 60947-5-1, UL, CSA
• Leistungsaufnahme (Anziehen/Halten): 3,5 W / 3,5 W

Abschließende Anmerkung

Das ABB NF44E ist eine vielseitige und robuste Wahl für Hilfsschützanwendungen und bietet einen weiten Spulen-Spannungsbereich und eine hohe Kontaktzahl bei kompakten Abmessungen. Die Einhaltung internationaler Normen gewährleistet einen sicheren Betrieb in verschiedenen industriellen Umgebungen.
