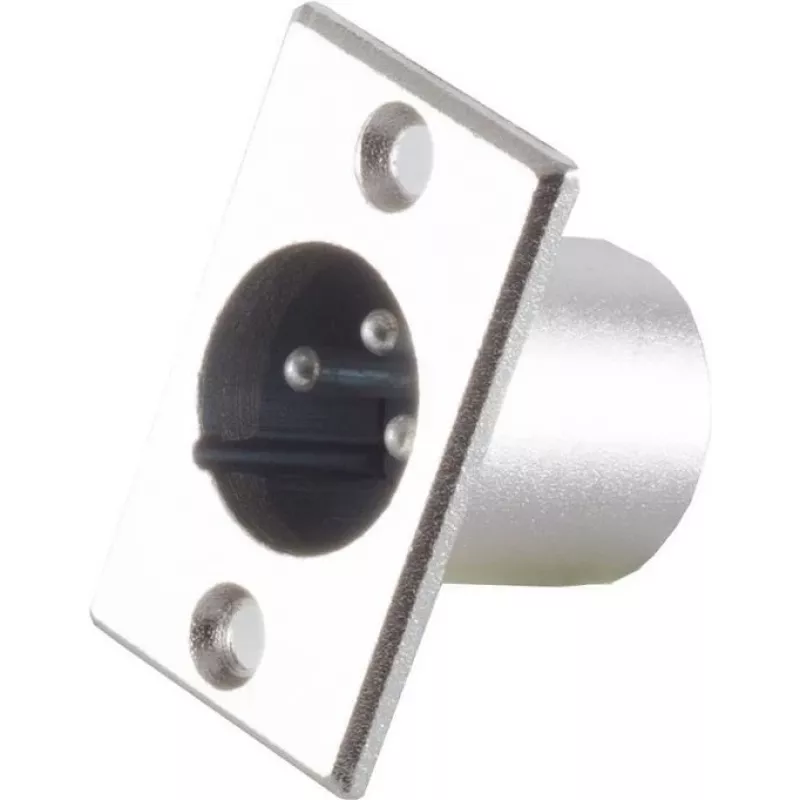

XLR-Anschluss ShiverPeaks BS55001 Panelmontage (3-polig) für Audio-Signalverkabelung

Der ShiverPeaks BS55001 XLR-Einbaustecker ist eine 3-polige Schnittstelle für die symmetrische Audio-Signalverkabelung. Er ist für die Installation in Gerätefrontplatten, Patch-Bays oder Anschlussdosen vorgesehen und bietet zuverlässigen elektrischen Kontakt sowie sicheren mechanischen Halt für Mikrofone, Mischpulte und andere professionelle Audiogeräte. Das Metallgehäuse und die standardmäßige Pin-Anordnung gewährleisten die Kompatibilität mit gängigen XLR-Kabeln und -Vorrichtungen, die in Studio-, Live-Beschallungs- und Installation-Audiosystemen verwendet werden.

Vorteile

Dieser Einbau-XLR-Anschluss bietet eine kompakte, branchenübliche Lösung für symmetrische Audioverbindungen. Sein robustes Montagedesign reduziert Bewegung und Verschleiß am Verbindungspunkt, während die standardmäßige 3-polige Auslegung korrekte Signalpolarität und rauscharmes Verhalten gewährleistet. Die Konstruktion ist für wiederholte Steckzyklen optimiert und bietet konstanten Kontaktdruck, um intermittierende Verbindungen zu minimieren.

Geeignet für (Aufgaben / Anwendungsfälle)

• Mikrofoneingänge und -ausgänge in Studio-Konsolen und Aufnahmegeräten
• Line-Level-Verbindungen zwischen Mischpulten, Prozessoren und Verstärkern
• Feste Einbauten in Racks, Patch-Panels und Anschlussdosen für Live-Beschallung und AV-Systeme
• Mobile und Verleih-Audiosysteme, die langlebige Panel-Anschlüsse erfordern

Technische Daten

• Anschlusstyp: 3-poliger XLR-Einbau
• Kontaktkonfiguration: symmetrisches Audio (Pin 1 = Masse, Pin 2 = heiß, Pin 3 = kalt)
• Montageart: Frontplattenausschnitt mit Befestigungsmaterial für stabile Installation
• Material: Metallgehäuse für Schirmung und mechanische Stabilität
• Haltbarkeit: ausgelegt für viele Steckzyklen und zuverlässigen Kontakthalt

Verwendung

Installieren Sie den Anschluss im entsprechenden Plattenausschnitt und befestigen Sie ihn mit dem mitgelieferten Montagematerial oder den empfohlenen Befestigungselementen. Verdrahten Sie die internen Löt- oder Klemmkontakte gemäß der XLR-Standard-Pinbelegung, um korrekte Polarität und Erdung beizubehalten. Überprüfen Sie nach der Installation Durchgang und korrekte Phasenlage mit einem Multimeter oder einem Audio-Testsignal, bevor Sie kritische Geräte anschließen. Überprüfen Sie in stark beanspruchten Umgebungen regelmäßig die Steckkontakte und die Befestigung auf Korrosion oder Lockerung.

Empfehlungen

Verwenden Sie für beste Signalqualität symmetrische XLR-Kabel und achten Sie auf korrekte Pin-Verdrahtung. Stellen Sie sicher, dass Plattenausschnitt und Befestigungsmaterial einen festen mechanischen Sitz bieten, um Spannungen an Lötstellen und Kontakten zu minimieren. Erwägen Sie bei Installationen bei hoher Luftfeuchtigkeit oder im Freien zusätzliche Abdichtungs- oder Schutzmaßnahmen, um Korrosion vorzubeugen.
