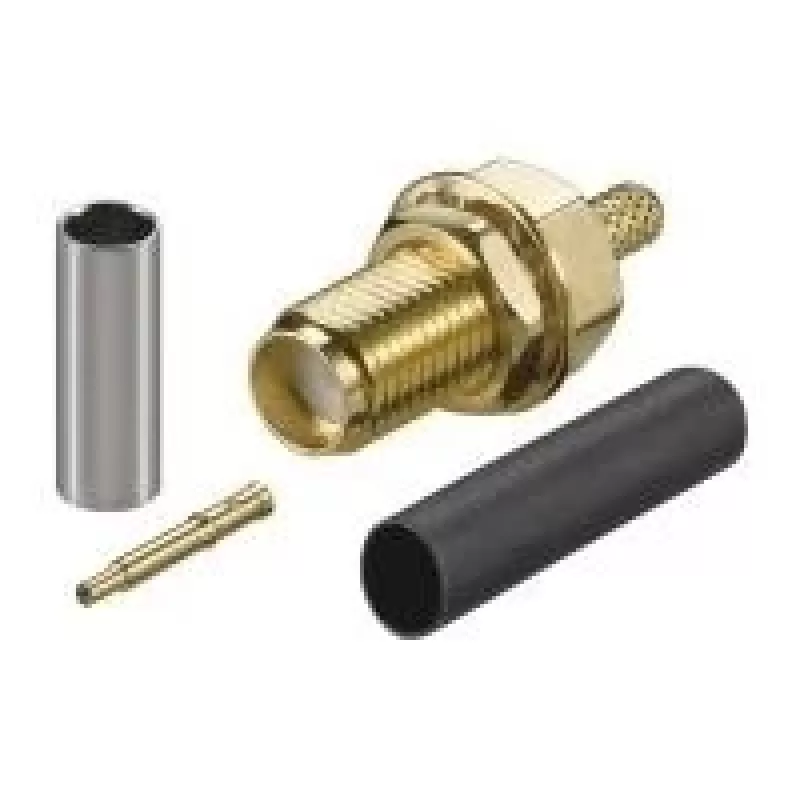

Wentronic Goobay RP-SMA Crimp-Buchse für RG-174 und RG-316 (51696)

HF-Techniker und Antenneninstallateure, die mit dünnen Koaxialkabeln wie RG-174 oder RG-316 arbeiten, finden in dieser RP-SMA-Crimpbuchse eine zuverlässige Wahl zum Abschließen von Kabelenden. Es handelt sich um eine SMA-Buchse mit umgekehrter Polarität und Crimpanschluss für den Schirm sowie Lötanschluss für den Innenleiter. Der Steckverbinder ist gerade ausgeführt und besteht aus einem vernickelten Messingkörper, einem vergoldeten Innenkontakt und einem PTFE-Dielektrikum. Er unterstützt eine Impedanz von 50 Ohm und arbeitet von DC bis 6 GHz, was ihn für WLAN-, Antennen- und allgemeine drahtlose Kommunikationsverbindungen geeignet macht.

Wichtige Spezifikationen

• Steckverbindertyp: RP-SMA (Reverse Polarity SMA)
• Geschlecht: Buchse (Jack)
• Montage: Crimp (Schirm), Löten (Innenleiter)
• Kompatibles Kabel: RG-174, RG-316
• Impedanz: 50 Ohm
• Frequenzbereich: DC bis 6 GHz
• Körpermaterial: Messing, vernickelt
• Innenkontakt: Vergoldet
• Dielektrikum: PTFE
• Bauform: Gerade
• Spannungsbelastbarkeit: 335 V RMS
• Isolationswiderstand: > 5000 MΩ
• VSWR: < 1,3:1 @ 6 GHz
• Betriebstemperatur: -65°C bis +165°C

Warum dieses Produkt wählen

Die RP-SMA-Schnittstelle verhindert versehentliches Verbinden mit Standard-SMA-Steckern, was in Systemen, in denen umgekehrte Polarität vorgeschrieben ist, unerlässlich ist. Der Crimpanschluss bietet eine sichere mechanische Verbindung für den Kabelschirm, während der vergoldete Innenkontakt einen niedrigen Kontaktwiderstand und Korrosionsbeständigkeit gewährleistet. Das PTFE-Dielektrikum sorgt für stabile elektrische Leistung über einen weiten Temperaturbereich.

Ideale Anwendungsfälle

• Abschließen von RG-174- oder RG-316-Kabeln für WLAN-Antennen und Access Points
• Erstellen von benutzerdefinierten HF-Patchkabeln für drahtlose Geräte
• Reparieren oder Ersetzen von RP-SMA-Steckern an Antennenkabeln
• Prototyping von HF-Schaltungen in Labors und Werkstätten

Gut zu wissen

Dieser Steckverbinder ist eine Komponente, keine komplette Kabelbaugruppe. Er erfordert eine Crimpzange in der passenden Größe für das Kabel und das Verlöten des Innenstifts. Der vernickelte Messingkörper bietet gute Haltbarkeit und Leitfähigkeit, und der Betriebstemperaturbereich deckt raue Umgebungen von extremer Kälte bis zu großer Hitze ab.
