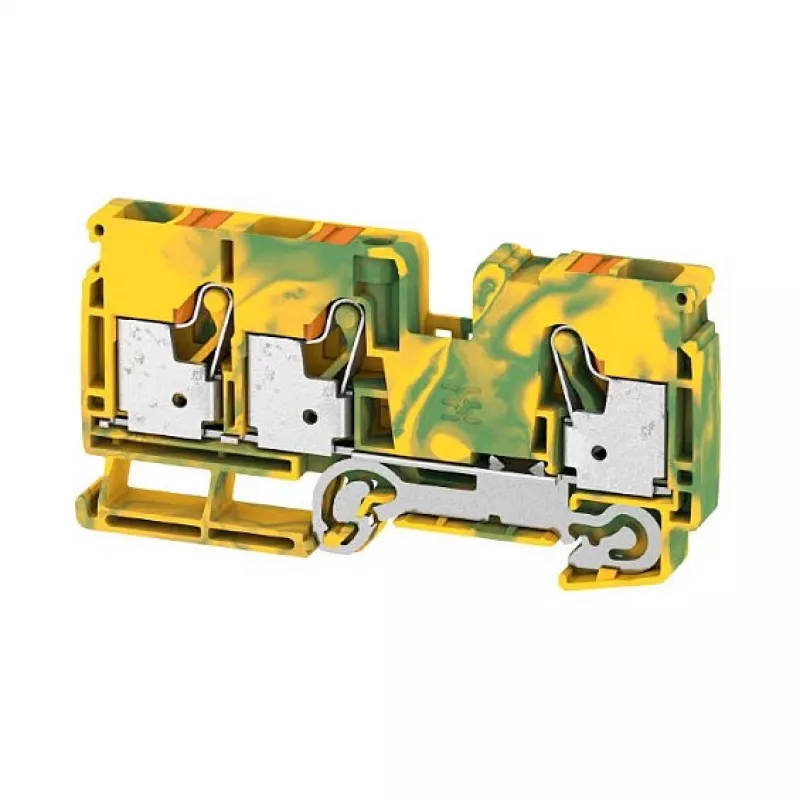

Weidmüller A-Series Universal A3C 10 PE Schutzleiter-Reihenklemme, Schraubanschluss, 10 mm², grün/gelb

Die Weidmüller A-Series Universal A3C 10 PE ist eine hochwertige Schutzleiter-Reihenklemme (PE) für zuverlässige Erdungs- und Schutzerdungsanwendungen. Mit einem Nennquerschnitt von bis zu 16 mm² (massiv) und einer Nennspannung von 1000 V gewährleistet sie sichere und effiziente elektrische Verbindungen in industriellen Umgebungen. Die grün/gelbe Farbcodierung kennzeichnet sie eindeutig als PE-Klemme gemäß internationaler Normen.

Vorteile

Diese Reihenklemme bietet eine robuste Schraubanschlusstechnik für sichere und wartungsfreie Verdrahtung. Das kompakte Design spart Platz auf der Hutschiene, während das Isolationsmaterial Wemid hervorragende thermische und mechanische Beständigkeit bietet. Die Brennbarkeitsklasse V-0 gewährleistet hohe Brandsicherheit.

Geeignet für

• Industrielle Schalttafeln und Schaltanlagen
• Gebäudeautomation und Verteilersysteme
• Maschinenbau und Anlagentechnik
• Schutzleiteranschlüsse nach IEC 60947-7-2

Wichtige technische Daten

• Produkttyp: Schutzleiter-Reihenklemme (PE)
• Serie: A-Series
• Anschlusstechnik: Schraubanschluss
• Nennquerschnitt (flexibel mit Aderendhülse): 0,5 - 10 mm²
• Nennquerschnitt (massiv): 0,5 - 16 mm²
• Nennspannung (IEC): 1000 V
• Nennstrom (IEC, für 10 mm²): 76 A
• Anzahl der Potentiale: 1 (PE)
• Anzahl der Anschlüsse: 2
• Befestigungsart: Hutschiene TS 35
• Farbe: Grün/Gelb
• Isolierstoff: Wemid
• Brennbarkeitsklasse (UL 94): V-0
• Betriebstemperatur: -50 °C bis +120 °C
• Abisolierlänge: 14 mm
• Anzugsdrehmoment: 1,2 - 2,0 Nm
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Leiterquerschnitt (AWG): AWG 20 - AWG 6
• Normen/Zulassungen: IEC 60947-7-2, UL, CSA, EAC

Empfehlungen

Für optimale Leistung verwenden Sie Kupferleiter und geeignete Aderendhülsen. Achten Sie auf das richtige Anzugsdrehmoment, um einen niedrigen Kontaktwiderstand zu gewährleisten. Diese Reihenklemme ist für den Einsatz in Umgebungen mit Verschmutzungsgrad 3 geeignet.
