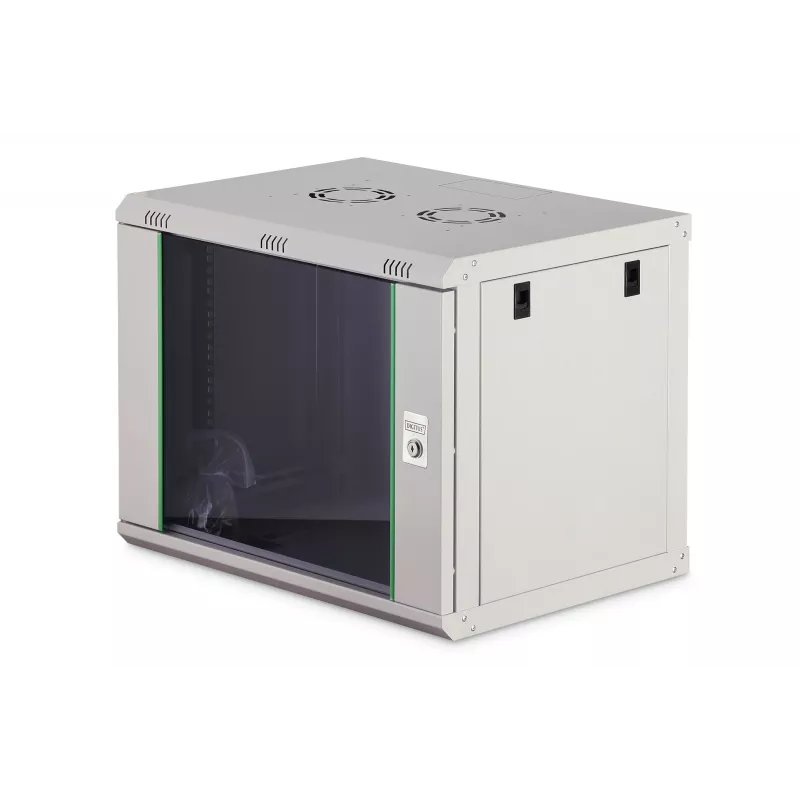

Wandmontiertes 9U-Rack-Gehäuse DIGITUS Dynamic-N DN-37104, 600 x 450 mm, IP20, Schlüsselschloss, unmontiert

Das wandmontierte 19"-Rack-Gehäuse DIGITUS Dynamic-N DN-37104 bietet 9U Einbauplatz in einer kompakten Grundfläche von 600 x 450 mm (BxT). Entwickelt für Netzwerk- und Telekommunikationsausrüstung, besteht das zuverlässige Gehäuse aus 1,0–1,2 mm pulverbeschichtetem Stahl in Hellgrau und wird unmontiert geliefert, um den Transport zu optimieren. Das Gehäuse umfasst verstellbare 19"-Front- und Rückschienen, vorgestanzte Kabeleinführungen, Lüftungsschlitze und eine Vorbereitung für ein Lüftermodul. Eine abschließbare Sicherheitsglastür, abnehmbare Seitenwände und eine abnehmbare Rücktür ermöglichen gesicherten Zugang und komfortable Installation. Das Gehäuse hat die Schutzart IP20 und unterstützt Installationen bis zu einer empfohlenen maximalen Gerätetiefe und einer Gesamtlast von 60 kg.

Vorteile

Das DIGITUS Dynamic-N DN-37104 kombiniert ein platzsparendes, wandmontiertes Design mit verstellbaren 19"-Schienen und mehreren Kabeleinführungsoptionen und ermöglicht so eine ordentliche und sichere Montage von Switches, Patchpanels und kleinen Servern. Die abnehmbaren Bauteile und das Ein-Punkt-Sicherheitsschloss an der Vordertür bieten eine einfache Zugangskontrolle und Wartung. Unmontiert geliefert, reduziert das Gehäuse das Versandvolumen bei gleichbleibend langlebiger Stahlkonstruktion und integrierter Belüftung, die zur Kühlung der Geräte beiträgt.

Geeignet für

• Kleine Netzwerkverteiler und Kommunikationspunkte
• Montage von Patchpanels, Netzwerk-Switches und Routern
• Kompakte Server- oder Geräteinstallationen mit begrenzter Tiefe
• Büro- oder Einzelhandelsstandorte, an denen wandmontierte Schränke Bodenfläche sparen

Wann es möglicherweise nicht geeignet ist

Dieses 9U-Rack-Gehäuse mit 600 x 450 mm ist für leichte bis mittlere Lasten bis zu 60 kg und für Geräte mit standardmäßiger 19"-Montage ausgelegt. Es ist nicht geeignet für große Server-Racks, schwere Geräte, die die angegebene Last überschreiten, oder Installationen, die eine höhere Schutzart als IP20 erfordern (z. B. Außenbereiche oder staubige Industrieumgebungen).

Wichtige Spezifikationen

• Rack-Kapazität: 9U
• Außenmaße Breite x Tiefe: 600 x 450 mm
• Außenhöhe: 474 mm
• Material und Konstruktion: 1,0–1,2 mm Stahlblech, pulverbeschichtet

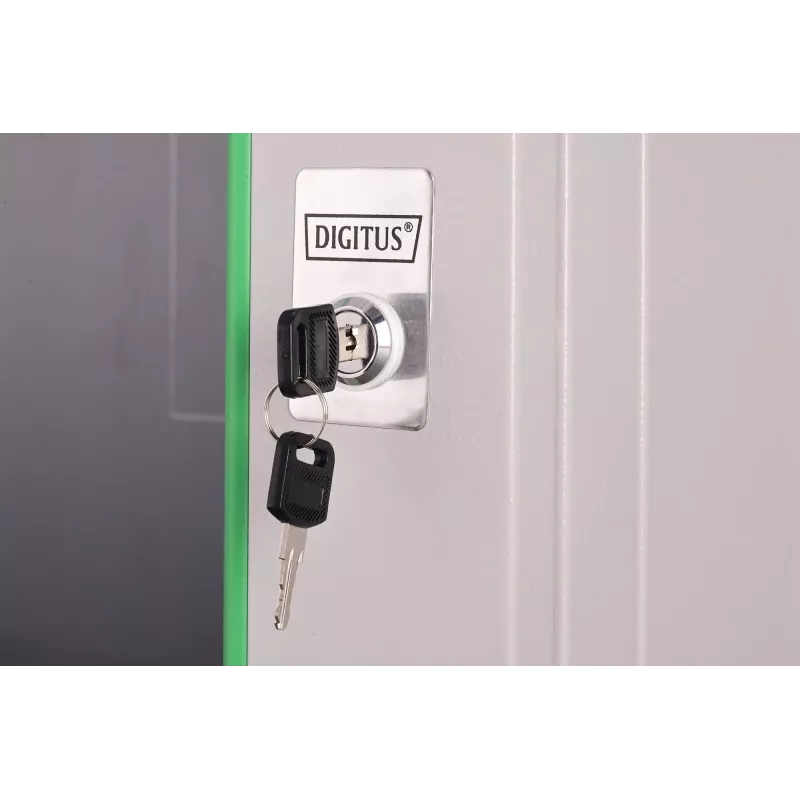

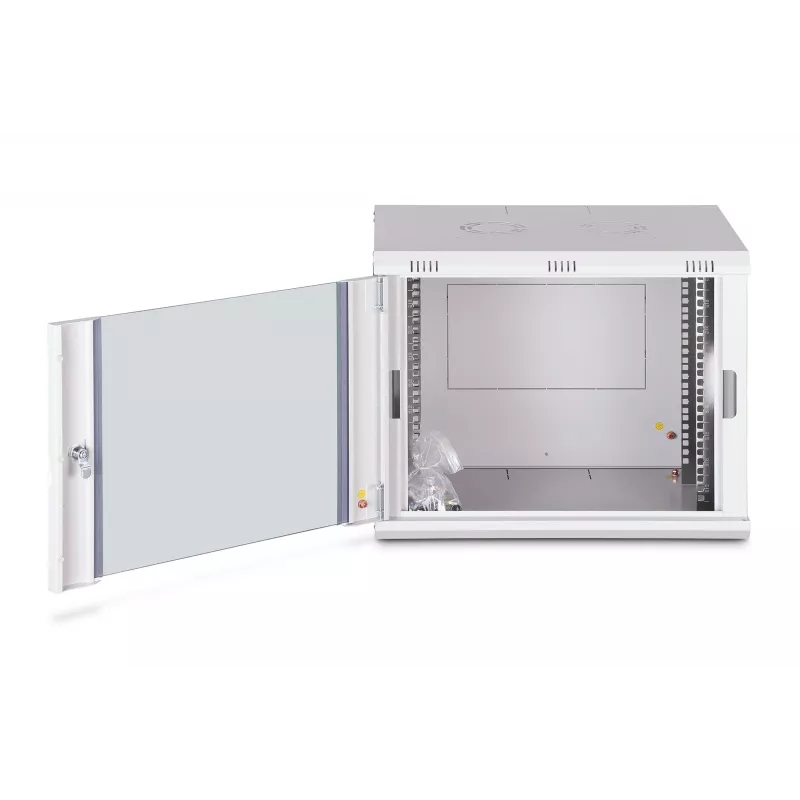

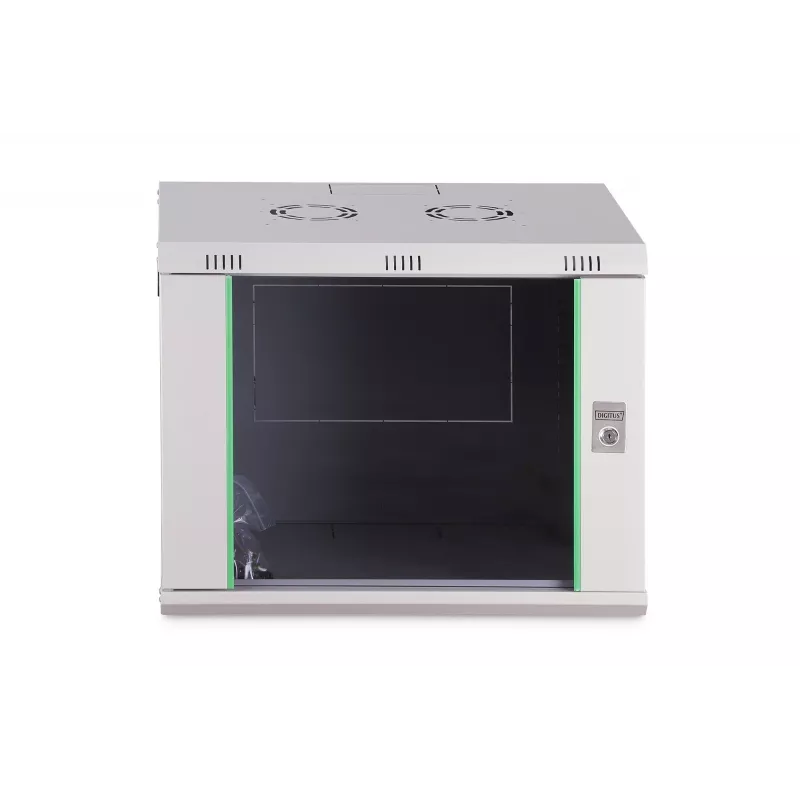

• Vordertür: Abschließbares Sicherheitsglas mit Stahlrahmen, 230° Öffnungswinkel

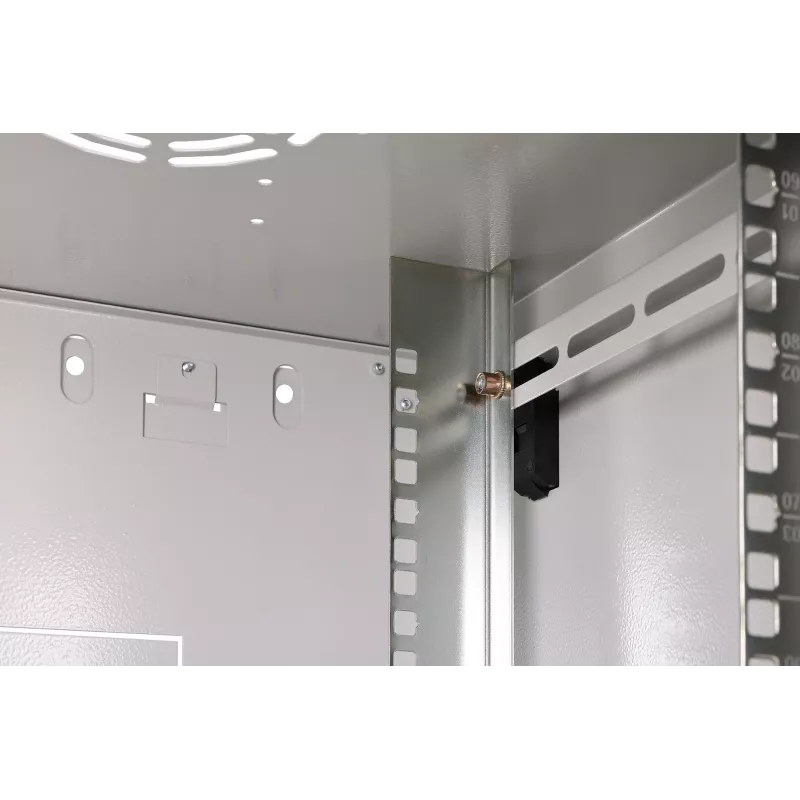

• Innenschienen: Verzinkte 483-mm-(19")-Profilschienen vorne und hinten, tiefenverstellbar und höhenmarkiert
• Maximale empfohlene Last: 60 kg
• IP-Schutz: IP20
• Belüftung: Lüftungsschlitze und Lüftervorbereitung im Dach
• Kabelmanagement: Vorgestanzte Aussparungen an Dach, Rückseite und Boden für Kabeleinführung

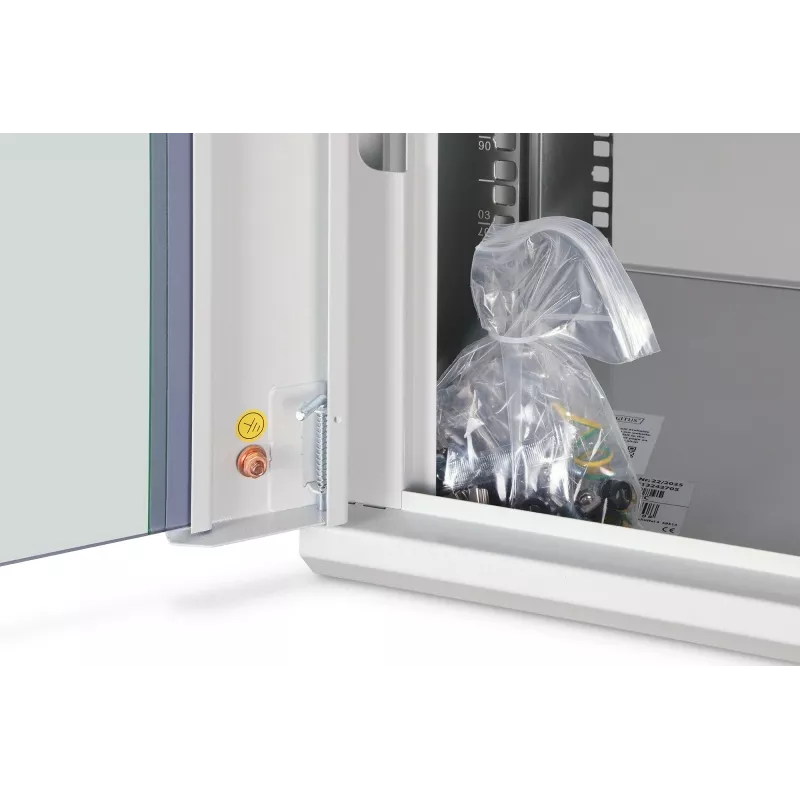

• Erdungspunkte: Vier Erdungspunkte (Boden, Seitenwand und Vordertür)

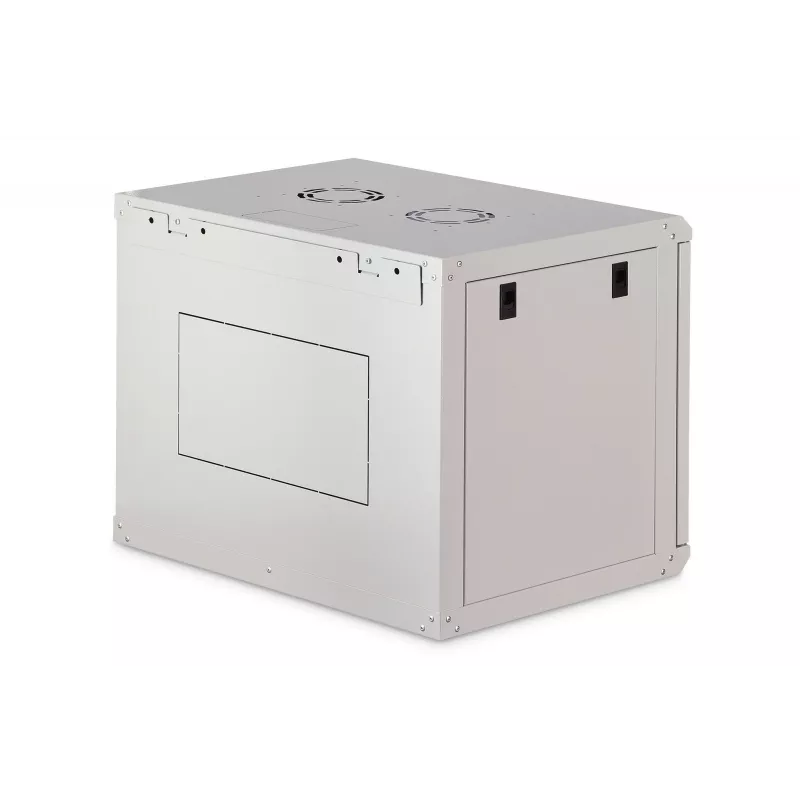

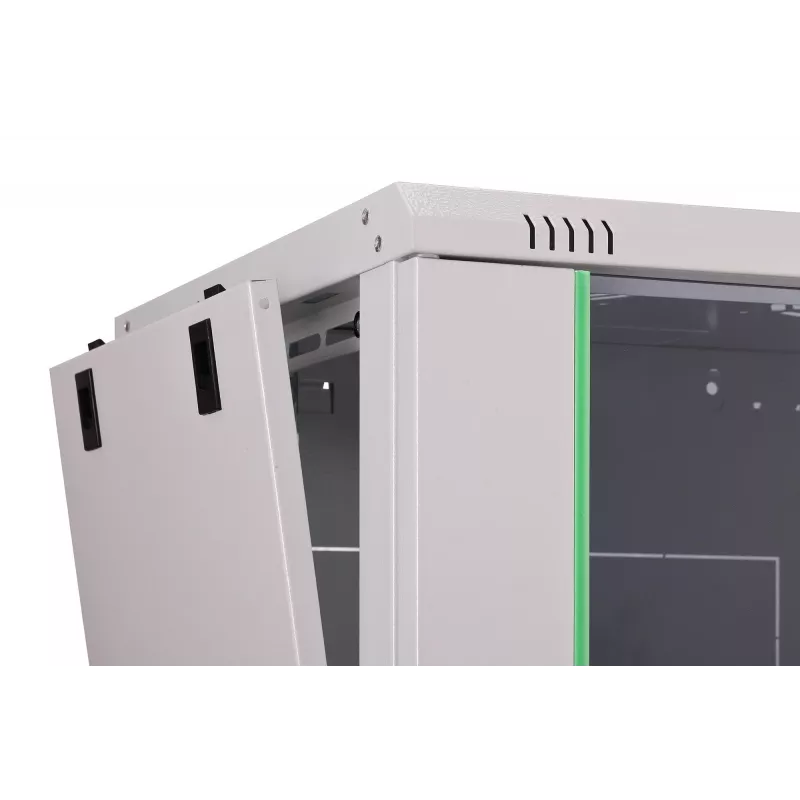

• Zugang: Abnehmbare Seitenwände, abnehmbare Rücktür
• Farbe: Hellgrau
• Gewicht (verpackt): 16,8 kg

Verwendung

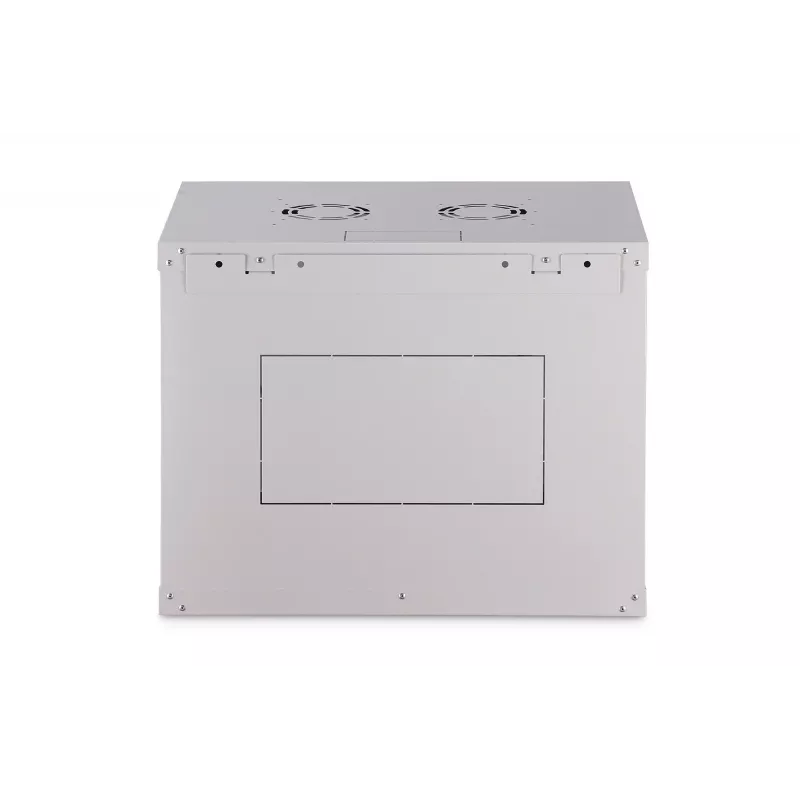

Bauen Sie das Flachgehäuse gemäß der beiliegenden Anleitung zusammen, beginnend mit der Montageplatte für die Wandbefestigung. Befestigen Sie die Montageplatte an einer tragfähigen Wand, die für das kombinierte Gewicht des Gehäuses und der installierten Geräte geeignet ist, und montieren Sie dann das Gehäuse auf der Platte. Stellen Sie die 19"-Schienen auf die für Ihre Geräte erforderliche Tiefe ein und fixieren Sie sie, installieren Sie Patchpanels, Switches oder Geräte mit standardmäßigen 19"-Befestigungen und führen Sie die Kabel durch die vorgestanzten Öffnungen im Dach, Boden oder an der Rückseite. Setzen Sie das gewünschte Belüftungs- oder Lüftermodul in den vorbereiteten Dachbereich ein, wenn aktive Kühlung erforderlich ist. Stellen Sie sicher, dass alle Erdungspunkte angeschlossen sind, wenn Sie elektronische Geräte installieren.

Was Sie vor dem Kauf beachten sollten

• Überprüfen Sie Gerätetiefe und -gewicht, um die Kompatibilität mit der Einbautiefe von 219–320 mm und der Lastgrenze von 60 kg sicherzustellen.
• Prüfen Sie, ob der IP20-Schutz für die Installationsumgebung ausreichend ist (Innenbereiche, nicht staubig, nicht nass).
• Planen Sie den Wandmontageort und stellen Sie sicher, dass die Wandstruktur das zusammengebaute Gehäuse plus Gerätegewicht tragen kann.
• Entscheiden Sie, ob eine aktive Belüftung (Lüftermodul) für wärmeerzeugende Geräte erforderlich ist.
• Planen Sie Zeit für den Zusammenbau ein – das Produkt wird unmontiert geliefert.

Empfehlungen

Installieren Sie schwerere Geräte möglichst weit unten innerhalb des 9U-Raums, um Stabilität und Luftstrom zu optimieren. Verwenden Sie die beschrifteten und tiefenverstellbaren 19"-Schienen, um Geräte präzise auszurichten, und führen Sie Patch- und Stromkabel nach Möglichkeit getrennt, um Interferenzen zu reduzieren und die Kühlung zu verbessern. Überprüfen Sie regelmäßig die Erdungsanschlüsse und den Zustand des Türschlosses für einen sicheren Betrieb.
