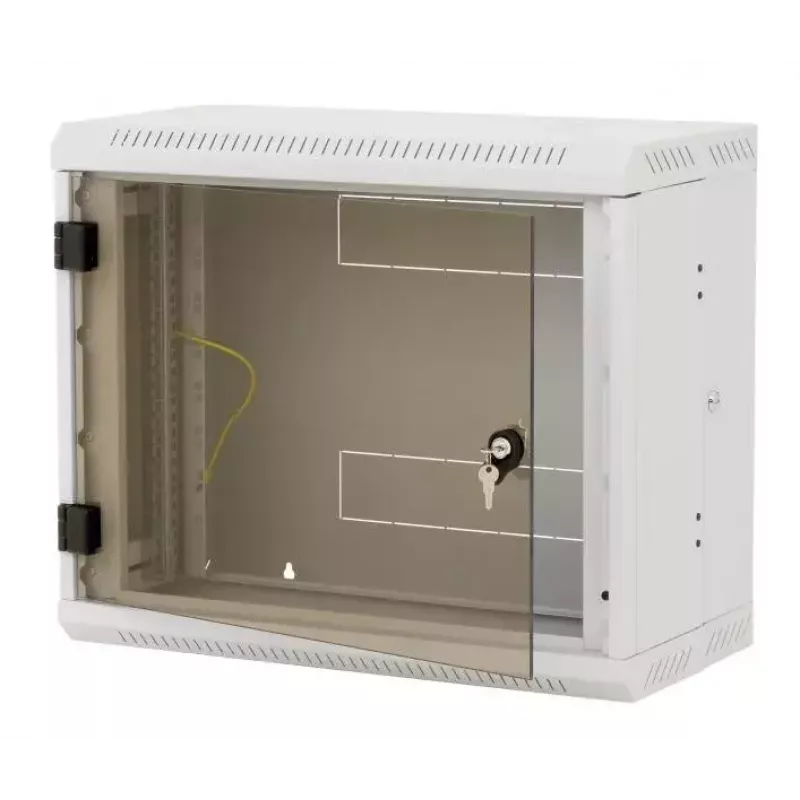

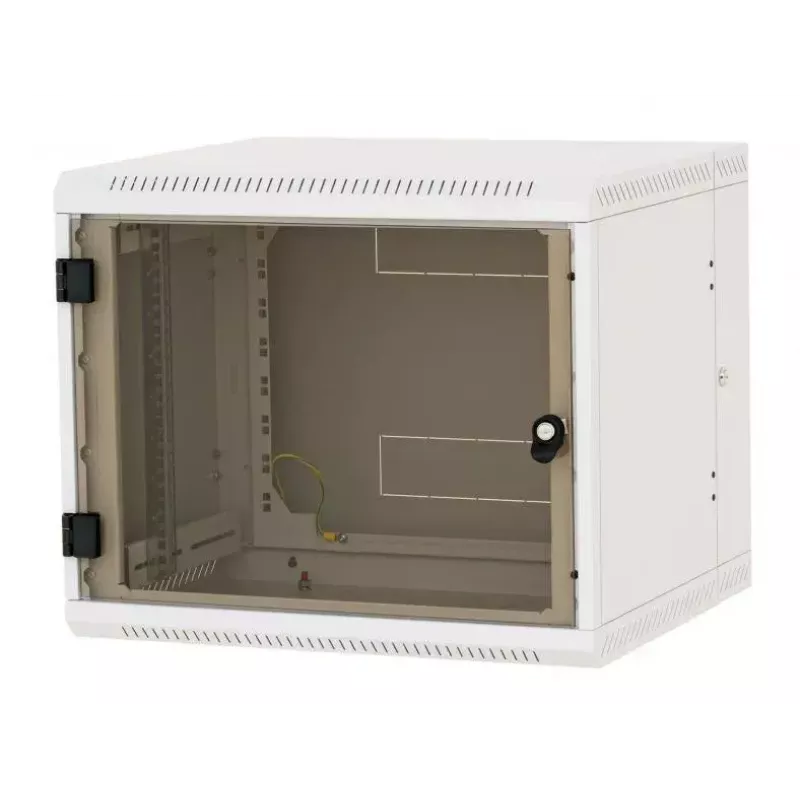

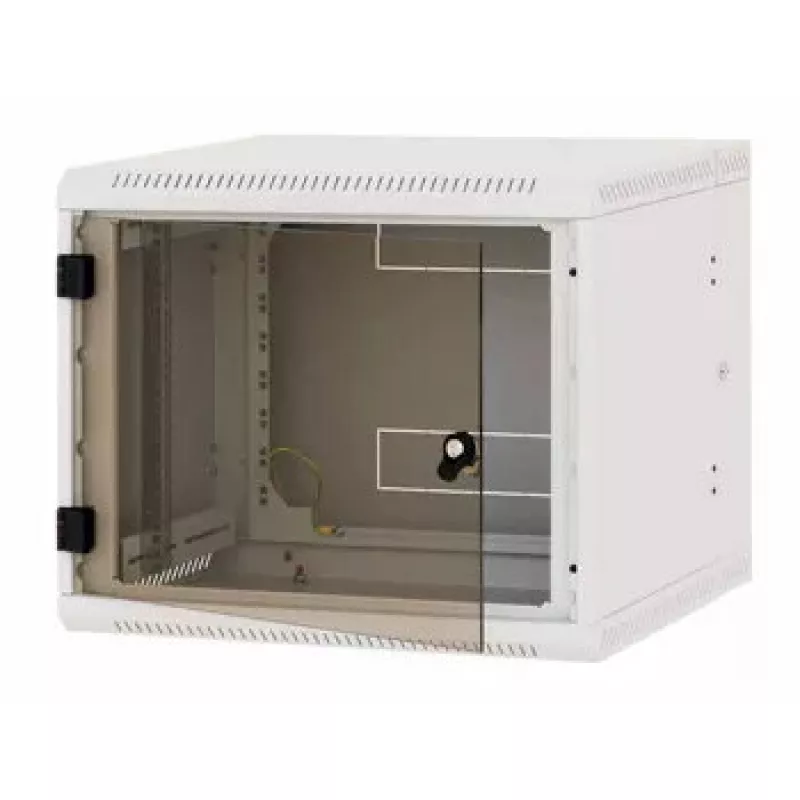

Wandmontage-Rack Triton RBA-09-AD6-CAX-A1 9U Weiß

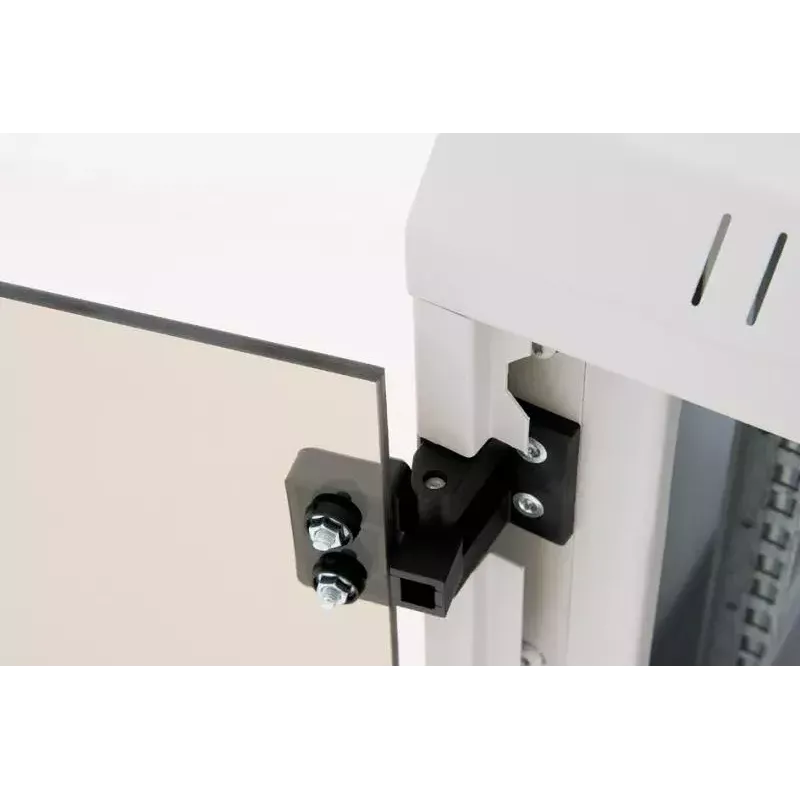

Zweiteiliges geschweißtes Wandgehäuse IP20, Tragfähigkeit 20 – 30 kg. Hohe Stabilität der Konstruktion Der Verteiler verfügt über eine robuste geschweißte Konstruktion. Die hohe Verarbeitungsqualität und neueste Technologien sorgen für das ansprechende Erscheinungsbild der Gehäuse. Türen Die Türen der Gehäuse sind standardmäßig aus massivem Glas gefertigt, können auf Anfrage aber auch aus massivem Blech oder perforiert ausgeführt werden. Flexible Türöffnung Das Scharniersystem ermöglicht eine Türöffnung von 165°. Die Türen können einfach entnommen werden. Ganzglas Die Ganzglastüren bestehen aus 4 mm dickem, stoßfestem Einscheiben-Sicherheitsglas. Bei Bruch zerspringen sie, ähnlich wie Autoglas, in viele kleine Splitter. Aus Sicherheitsgründen empfehlen wir, die Ganzglastür nach der Installation von Komponenten zu schließen, um Kollisionen mit anderen Gegenständen zu vermeiden. Unsere Ganzglastüren wurden von einem zertifizierten Prüflabor getestet und erfüllen die Anforderungen der CSN EN 12150-1+A: Glas im Bauwesen – thermisch vorgespanntes Kalk-Natron-Silicat-Sicherheitsglas. Das geprüfte Glas erfüllt die Norm für den Zerfall nach Glasbruch, Konformitätszertifikat CQ-24-2023, Prüfbericht IKATES 58A-2024. Türschloss Schneller und einfacher Zugang zum Gehäuse. In der Standardausführung sind die Schlösser der Tür und des Schwenkteils gleichschließend. Einstellbare vertikale Schienen Die 482,6 mm (19") vertikalen Schienen sind in der Tiefe des Schranks frei einstellbar. Dies vereinfacht die Installation von Komponenten und das Kabelmanagement. Ausbrechöffnungen Dach, Boden und Rückwand des Gehäuses sind mit Kabeleinführungen mit Ausbrechöffnungen ausgestattet. Diese können mit dem Bürstenstreifen abgedichtet werden, um Staub fernzuhalten. Ein Kantenschutz für Kabel wird verwendet, um die Kabel vor Beschädigungen zu schützen (beides ist im Zubehörpaket enthalten). Belüftung Die Typen RBA-xx-AD5-A6 und RBA-xx-AD6-A6 verfügen über sechs Ausbrüche für die Montage der RAx-CH-X2x-X1 Lüftereinheiten (oder der RAX-CH-X07-X9 Lüfter – NICHT für den deutschen Markt bestimmt! – bis zu drei im Dach und drei im Boden des Gehäuses). Dies bedeutet, dass Komponenten, die zuvor in Wandgehäusen nicht gekühlt werden konnten und in Standgehäusen installiert werden mussten, nun auch in RBA-Gehäusen installiert werden können. Zweiteiliges 19"-Wandgehäuse mit IP20-Schutz. Das Gehäuse wird direkt an der Wand montiert. Der Verteiler enthält zwei einstellbare vertikale Profilschienen. Verteilerdesign: kompakte geschweißte Konstruktion, massive Glastür mit 4 mm dickem Sicherheitsglas, optional mit massiver Blech- oder perforierter Tür. Die zulässige Tragfähigkeit der einzelnen Türen beträgt max. 10 kg. Die Mindestdicke der Beschichtung beträgt 65 µm. Die Gehäuse sind für die Installation von Daten- und Telekommunikationssystemen und deren Verteilsystemen konzipiert. Alle abnehmbaren Teile sind mit Erdungskabeln verbunden, die während der gesamten Lebensdauer des Schranks ordnungsgemäß befestigt und eingesteckt sein müssen. Im Boden des Schranks befindet sich eine M8-Schraube als zentraler Erdungspunkt. Kabeleinführungsausbrüche befinden sich oben und unten an der Rückwand des Gehäuses, mit einem zusätzlichen im Dach und Boden des Gehäuses. Die A6-Version verfügt über Ausbrüche im Dach und Boden des Gehäuses für den Einsatz von Lüftern.

• Tiefe: 615 mm
• Herstellernummer: RBA-09-AD6-CAX-A1
• EAN-Barcode: 8595105029367
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Demontierbar: Nein
• Höhe (außen): 500 mm
• Verpackungshöhe: 0,500 m
• Verpackungsvolumen: 0,1845 m³
• Verpackungslänge: 0,615 m
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  info@triton-racks.de
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Belüftungsöffnungen: Nein
• Gewicht: 23,290 kg
• Verpackungsbreite: 0,600 m
• Marke: Tritón
• Zolltarifnummer: 8538100090
• Empfohlene Maximallast: 30 kg
• Breite: 600 mm
• Türbreite: 516 mm
• Schutzklasse: IP20
• Höheneinheit: 9U
• Türhöhe: 395 mm

Verwendung

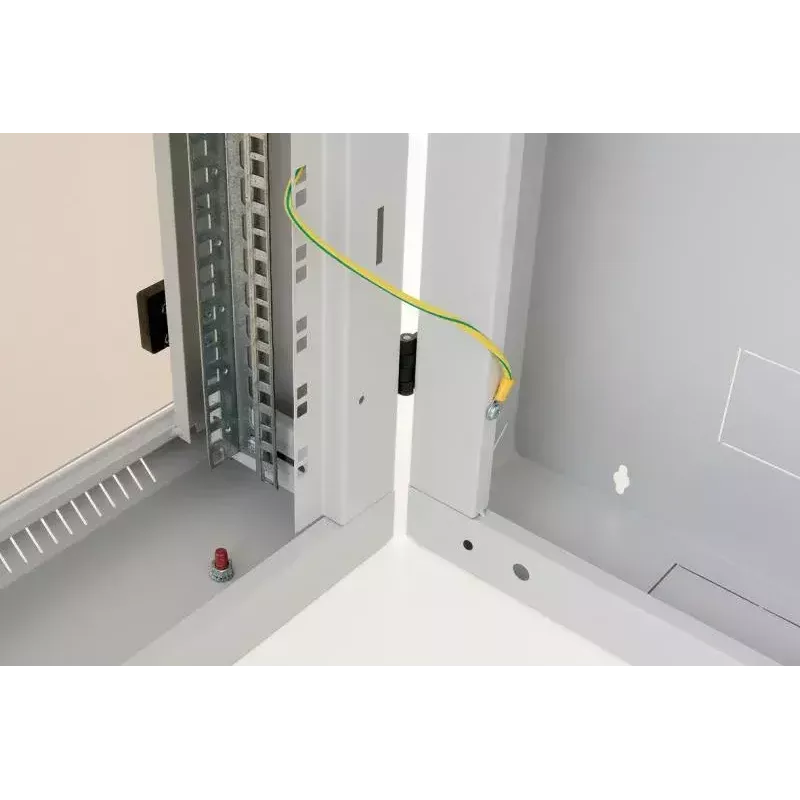

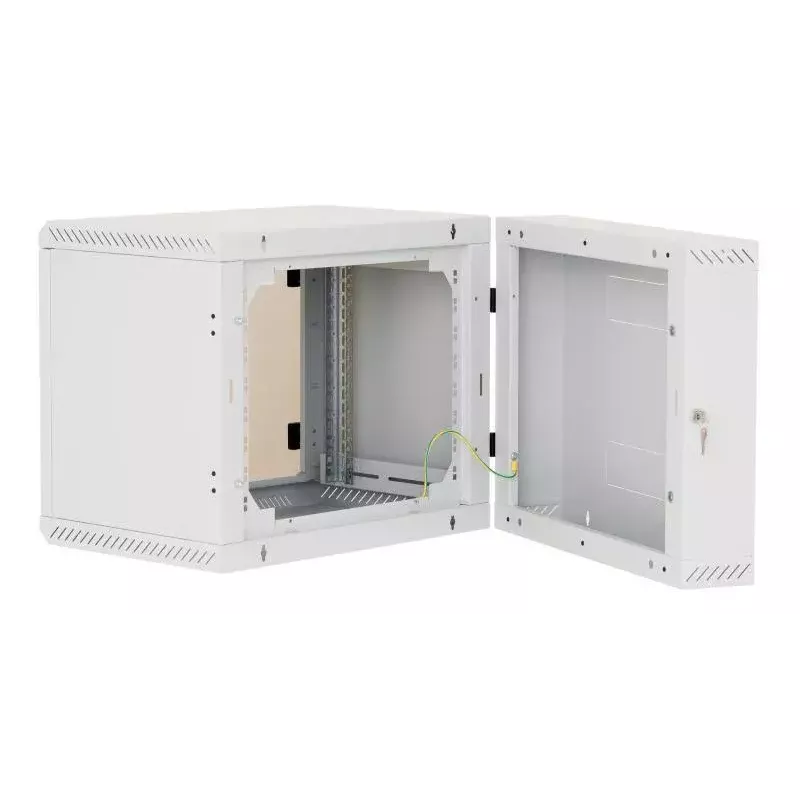

Montieren Sie den Schrank sicher an einer geeigneten tragenden Wand gemäß den Installationsanweisungen des Herstellers und den örtlichen Bauvorschriften. Passen Sie das Paar 19"-Vertikalschienen an die erforderliche Tiefe für die installierten Geräte an und montieren Sie die Geräte mit standardmäßigen Rack-Schrauben. Verwenden Sie die ausbrechbaren Blindplatten und den mitgelieferten Kunststoffrahmen mit Bürste, um Kabel an den oberen, unteren oder hinteren Öffnungen zu führen und abzudichten. Entriegeln Sie die Kettenverschlüsse und entfernen Sie das Vorderteil, falls vollständiger Zugang von hinten erforderlich ist. Stellen Sie sicher, dass alle Teile miteinander verbunden und geerdet sind, bevor Sie Geräte mit Strom versorgen.

Empfehlungen

Überprüfen Sie die Befestigungspunkte und die Wandfestigkeit, um sicherzustellen, dass der 23,9 kg schwere Schrank und die installierten Geräte sicher getragen werden. Wählen Sie die geeignete Fronttüroption (verglast, Stahl oder perforiert) basierend auf Belüftungs- und Sicherheitsanforderungen und führen Sie Kabel durch die mitgelieferten bürstenabgedichteten Öffnungen, um Staubeintritt zu minimieren.
