Wandmontage-Rack EFB Elektronik 691715FGR.1

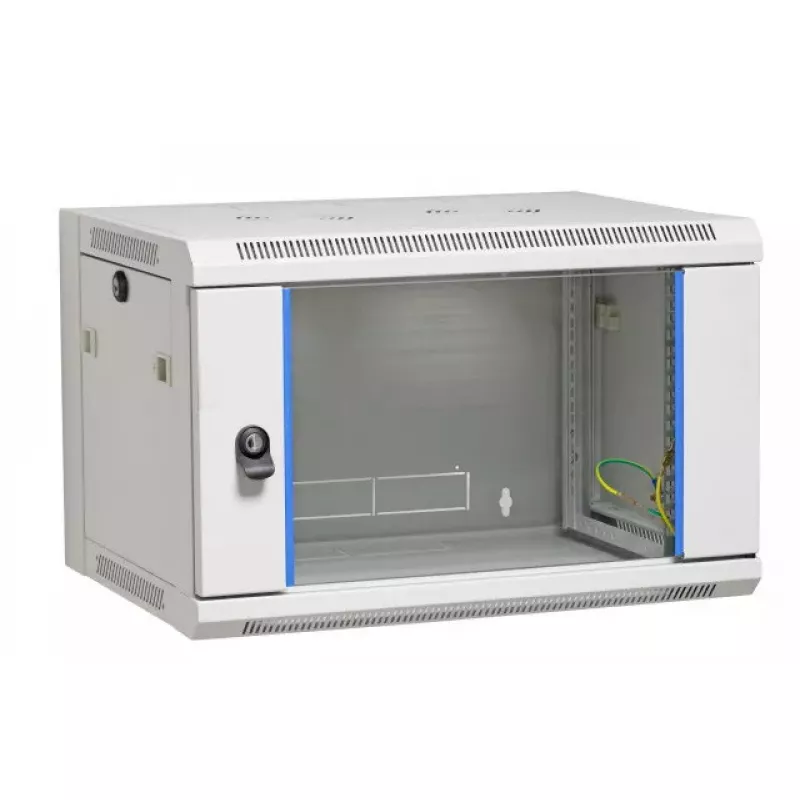

Das EFB Elektronik 691715FGR.1 Wandmontage-Rack ist ein kompakter Netzwerkschrank, der dazu dient, Netzwerkgeräte in Büros, Serverräumen oder Technikräumen zu organisieren und zu schützen. Gefertigt aus Stahlblech mit verschraubtem Rahmen und einer hellgrauen Pulverbeschichtung RAL7035, bietet der Schrank eine zuverlässige Montagelösung mit einer maximalen Traglast von 60 kg. Mit IP20-Schutz, vorgeprägten Kabeleinführungen und tiefenverstellbaren 2 x 19"-Schienen bietet er praktische Merkmale für eine aufgeräumte Installation bei begrenztem Platz.

Vorteile

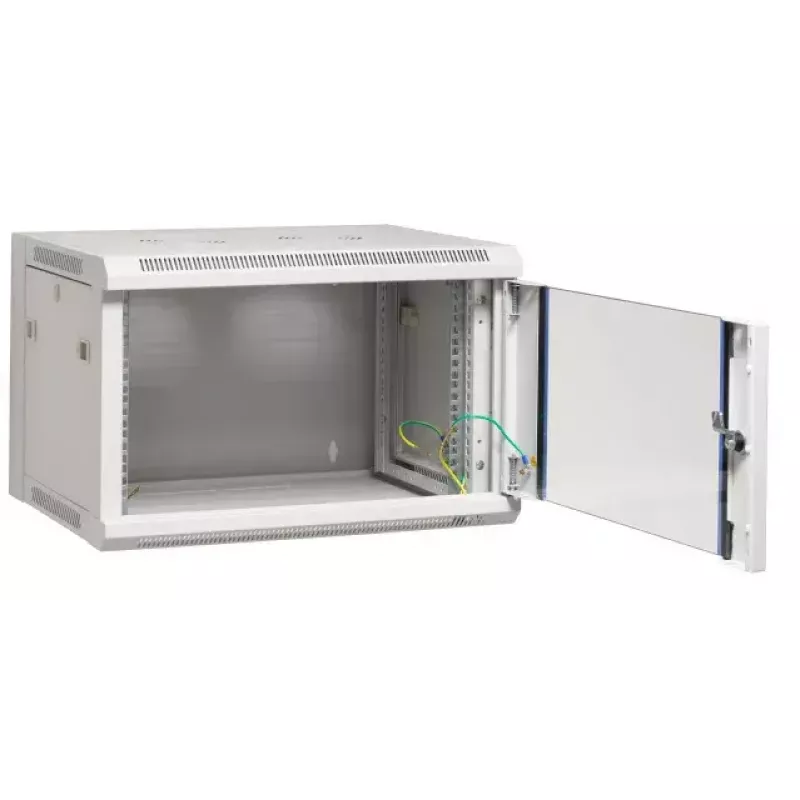

Das Stahlblechgehäuse und der verschraubte Rahmen des Schranks sorgen für strukturelle Stabilität und bleiben dank der abnehmbaren Seitenwände mit Schnellverschlüssen servicefreundlich. Eine Vordertür mit einer 4 mm dicken zertifizierten Sicherheitsglasscheibe und einem Schloss ermöglicht eine Sichtprüfung, ohne sie zu öffnen, und die mitgelieferten Schlüssel vereinfachen die Zugangskontrolle. Vorgeprägte Öffnungen am Dach, Boden und an der Rückseite erleichtern die Kabelführung, und das Dach ist für die Aufnahme von zwei Einzellüftern für optionale aktive Belüftung vorbereitet. Alle Gehäuseteile sind vollständig geerdet, was die elektrische Sicherheit gewährleistet.

Geeignet für

• Wandmontierte Installationen in kleinen Serverräumen und Netzwerkschränken
• Montage von Switches, Patchpanels und kompakten Netzwerkgeräten auf 19"-Schienen
• Organisierte Kabeleinführung und -verlegung in Büro-IT-Schränken
• Umgebungen, die eine sichtbare Geräteüberwachung durch eine Glastür erfordern

Technische Daten

• Außenabmessungen: Breite 570 mm, Tiefe 450 mm, Höhe 770 mm
• Schutzart: IP20 (Schutz gegen feste Fremdkörper >12,5 mm)
• Material: Stahlblechgehäuse mit verschraubtem Rahmen
• Montage: 2 x 19"-Schienen, frontseitig, tiefenverstellbar
• Vordertür: Sicherheitsglasfenster, 4 mm dick, mit Schloss
• Kabeleinführung: Vorgeprägte Öffnungen an Dach, Boden und Rückseite (230 x 41 mm)
• Belüftung: Dach vorbereitet für die Montage von 2 Einzellüftern
• Traglast: Maximal 60 kg
• Oberfläche: RAL7035 hellgrau
• Lieferung: Unmontiert, inklusive 2 Schlüssel

Anwendung

Nehmen Sie den Schrank aus der Transportverpackung und montieren Sie ihn gemäß der beiliegenden Montageanleitung. Befestigen Sie den Schrank sicher an einer geeigneten Wandstruktur, die die maximale Last von 60 kg trägt. Installieren Sie die tiefenverstellbaren 19"-Schienen passend zur Tiefe der zu montierenden Geräte und befestigen Sie dann Switches, Patchpanels und andere 19"-kompatible Geräte. Führen Sie die Kabel durch die vorgeprägten Öffnungen am Dach, Boden oder an der Rückseite und setzen Sie bei Bedarf Kabeltüllen oder Bürstenleisten ein. Wenn zusätzliche Luftzirkulation erforderlich ist, installieren Sie bis zu zwei Einzellüfter in den vorbereiteten Dachpositionen und schließen Sie sie an eine geeignete Stromquelle an. Achten Sie darauf, dass alle Teile ordnungsgemäß geerdet bleiben, und verschließen Sie die Vordertür, wenn kein Zugang erforderlich ist.

Empfehlungen

Für einen sicheren und zuverlässigen Betrieb montieren Sie den Schrank an einer tragfähigen Wand und verteilen Sie das Gewicht der Geräte gleichmäßig auf den Schienen. Verwenden Sie geeignetes Kabelmanagement-Zubehör und halten Sie den Belüftungsfreiraum ein. Wenn aktive Geräte installiert werden, die Wärme erzeugen, sollten Sie die optionalen Lüfter installieren und die Innentemperatur überwachen. Überprüfen Sie regelmäßig die Erdung und die Schlossfunktion, um die elektrische Sicherheit und den physischen Schutz zu gewährleisten.
