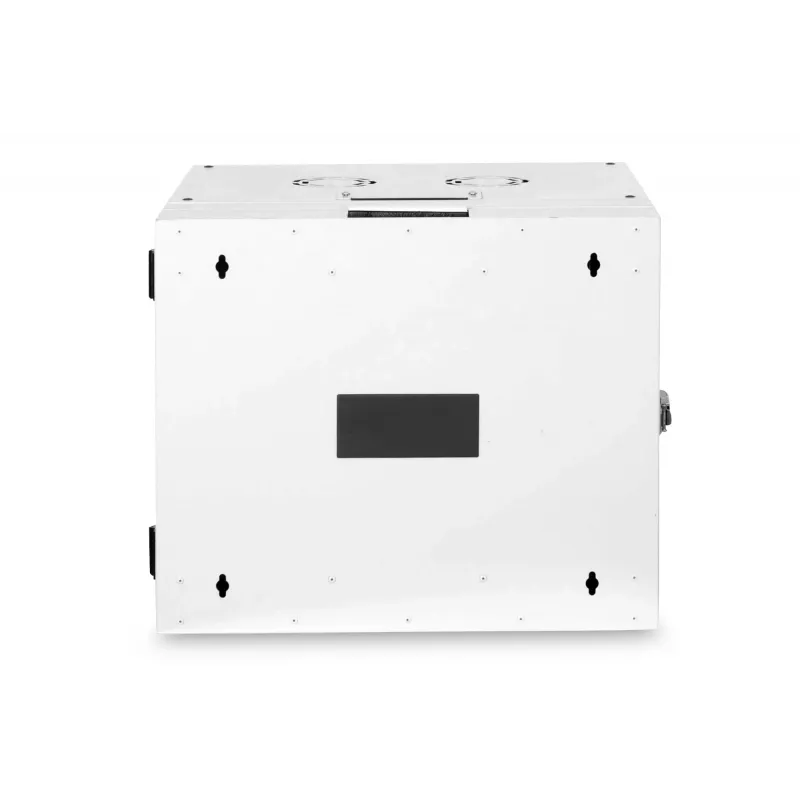

Wandgehäuse Digitus DN-19 09-U-3

Das DIGITUS® Unique Series Wandgehäuse DN-19 09-U-3 ist ein 9U Netzwerkschrank, der für anspruchsvolle IT-Infrastrukturen konzipiert wurde. Gefertigt aus bis zu 1,5 mm dickem Stahlblech mit elektrostatischer Pulverbeschichtung in Grau (RAL 7035), bietet es eine robuste Lösung für die Wandmontage von Netzwerkgeräten. Der Schrank umfasst eine abschließbare Sicherheitsglastür mit Stahlrahmen, herausnehmbare und abschließbare Seitenwände sowie ein inneres Paar verzinkter 483 mm (19") Profilschienen mit einstellbarer Tiefe, die in beiden Richtungen lesbar mit Höheneinheiten beschriftet sind. Das Design verfügt über einen klappbaren Rückrahmen für einfachen Zugang, mehrere Kabeleinführungen, darunter eine verschiebbare Dacheinführung mit Schaumdichtung und vorgeschnittene Rück- und Bodeneinführungen, Bürsten-Kabelmanagement-Paneele und einen vorgeschnittenen Bereich für ein Lüftermodul. Das Gerät ist nach IP20 klassifiziert und unterstützt eine maximale Last von 100 kg, wobei optionale Nivellierfüße oder Rollen eine Nutzung als freistehender Schrank ermöglichen.

Vorteile

Die robuste Stahlkonstruktion und die abschließbare Sicherheitsglastür bieten physische Sicherheit und Langlebigkeit. Herausnehmbare und abschließbare Seitenwände sowie eine umkehrbare Türscharnierung erhöhen die Zugänglichkeit für Installation und Wartung. Integrierte Kabelmanagement-Funktionen – verschiebbare abgedichtete Dacheinführung, vorgeschnittene Einführungen an Rückseite und Boden sowie Bürstenpaneele – vereinfachen die geordnete Verkabelung. Verstellbare 19"-Profilschienen und ein klappbarer Rückrahmen ermöglichen flexible Montage und einfachen hinteren Zugang während der Montage. Die IP20-Klassifizierung und der kompakte Fußabdruck von 600 x 600 mm machen den Schrank für viele Innenräume geeignet.

Geeignet für

• Kleine Serverräume und Netzwerkverteiler
• Büro-Netzwerkausrüstung wie Switches, Patchpanels und Router
• Telekommunikations- und Überwachungsinstallationen mit begrenztem Platzangebot

Wichtige Spezifikationen

• Marke: DIGITUS®
• Modell: DN-19 09-U-3
• Schrankkapazität: 9U
• Innenbreite (Profilschienenabstand): 483 mm (19")
• Gesamtbreite x Tiefe: 600 x 600 mm
• Materialstärke: bis zu 1,5 mm Stahlblech
• Schutzklasse: IP20
• Farbe: Grau (RAL 7035)
• Maximale Last: 100 kg
• Fronttür: abschließbare Sicherheitsglastür mit Stahlrahmen

Verwendung

Montieren Sie die Gehäuserahmenplatte mit geeigneten Befestigungen an einer geeigneten Wandfläche, befestigen Sie dann das Gehäuse am Rahmen, sodass sich das Gerät in der gewählten Richtung öffnen lässt. Installieren Sie die 19"-Geräte auf den verzinkten Profilschienen, passen Sie deren Tiefe nach Bedarf an und verwenden Sie die lesbaren RU-Markierungen, um die Geräte genau zu positionieren. Führen Sie Kabel durch die verschiebbare Dacheinführung mit Schaumdichtung oder die vorgeschnittenen Rück- und Bodeneinführungen; verwenden Sie die Bürstenpaneele, um Kabeleinführungen zu organisieren und zu schützen. Falls eine bessere Belüftung erforderlich ist, installieren Sie ein kompatibles Lüftermodul im vorgeschnittenen Dachbereich. Für vorübergehende Standortwechsel oder Bodenaufstellung montieren Sie optionale Nivellierfüße oder Rollen.

Empfehlungen

Für einen sicheren und zuverlässigen Betrieb verteilen Sie die montierten Geräte so, dass der Schwerpunkt niedrig bleibt, befestigen Sie schwere Geräte im unteren Bereich des 9U-Racks und stellen Sie sicher, dass die Wandbefestigungen für das Gesamtgewicht von Schrank und installierten Geräten ausgelegt sind. Stellen Sie die Einhaltung der örtlichen Elektro- und Bauvorschriften bei der Verlegung von Strom- und Netzwerkkabeln sicher.
