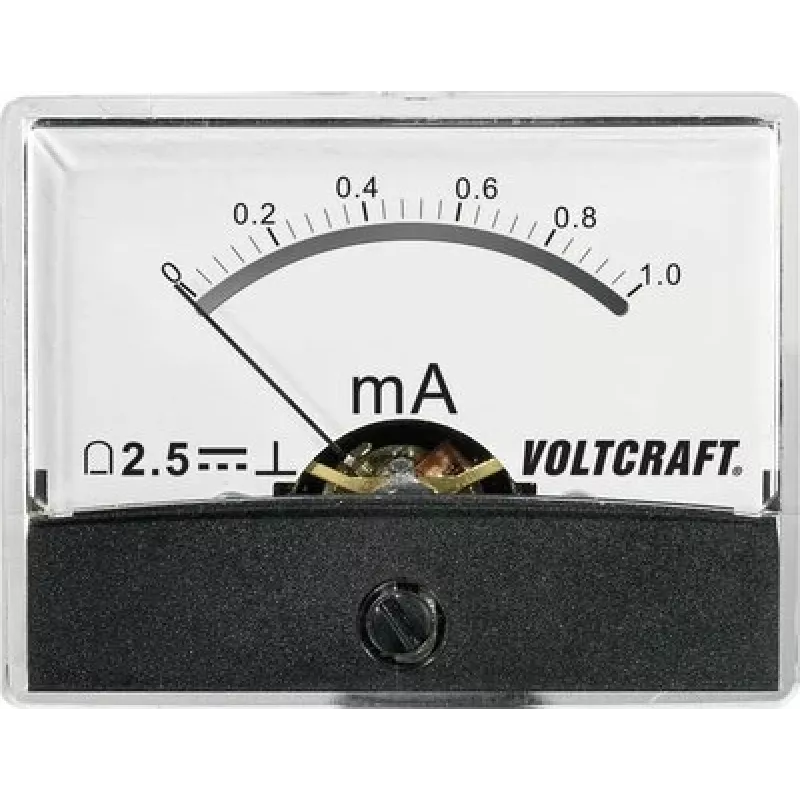

VOLTCRAFT AM-60X46/1MA/DC Analoges Einbau-Messgerät, Gleichstrom 0-1 mA, Drehspulmesswerk, 46x60 mm

Für die präzise Überwachung von niedrigen Gleichströmen in Schalttafeln und Messgeräten zeichnet sich das VOLTCRAFT AM-60X46/1MA/DC durch sein Drehspulmesswerk und einen Vollausschlag von nur 1 mA aus. Im Gegensatz zu digitalen Messgeräten, die Strom benötigen und unter Anzeigeverzögerungen leiden können, liefert dieses analoge Gerät eine sofortige, kontinuierliche visuelle Anzeige direkt aus dem Messstromkreis – ohne Hilfsversorgung. Seine kompakte Frontblende von 46 x 60 mm und die geringe Tiefe von 34 mm machen es ideal für dichte Schalttafel-Layouts, während die klare weiße Skala mit schwarzen Markierungen auch bei wechselnden Lichtverhältnissen gut lesbar ist.

Highlights

• Misst Gleichstrom von 0 bis 1 mA mit einem Drehspulmesswerk
• Analoge Anzeige für Echtzeit-Trendablesung und schnelle Reaktion (~1,5 s)
• Schalttafel-Einbau mit 46 x 60 mm Front, Ausschnitt 40 x 55 mm
• Genauigkeitsklasse 2,5, geeignet für allgemeine Überwachungsaufgaben
• Robustes ABS-Gehäuse in Schwarz, IP52 Frontschutz
• Schraubklemmen für sichere, wartungsfreundliche Verdrahtung

Im täglichen Einsatz

Die Installation ist unkompliziert: Bereiten Sie einen rechteckigen Ausschnitt von 40 x 55 mm vor, schieben Sie das Messgerät von vorne ein und befestigen Sie es mit dem mitgelieferten Montagebügel. Schließen Sie die Signalkabel an die Schraubklemmen an – die Polarität ist klar gekennzeichnet. Das Messgerät ist passiv und bezieht seine Betriebsenergie aus dem gemessenen Strom, sodass es nur eine minimale Bürde darstellt und keine separate Stromversorgung benötigt. Im Betrieb reagiert die Nadel sanft auf Stromänderungen, sodass Bediener Anomalien auf einen Blick erkennen können. Die IP52-Frontschutzart schützt vor Staub und Tropfwasser und eignet sich somit für industrielle Umgebungen. Mit einer Dauerüberlastfähigkeit vom 1,2-fachen des Messbereichs und einer Kurzzeitbelastbarkeit bis zum 10-fachen für 5 Sekunden widersteht es typischen Transienten ohne Schaden.

Technische Daten

• Marke: VOLTCRAFT
• Modell: AM-60X46/1MA/DC
• MPN: AM-60X46/1MA/DC
• EAN: 4016138785944
• Messart: Gleichstrom
• Anzeigeart: Analog (Drehspule)
• Messbereich: 0 - 1 mA
• Genauigkeitsklasse: 2,5
• Frontplattenabmessungen (B x H): 46 x 60 mm
• Einbauausschnitt (B x H): 40 x 55 mm
• Einbautiefe: 34 mm
• Anschluss: Schraubklemmen
• Betriebstemperatur: 0 bis +40 °C
• Lagertemperatur: -25 bis +60 °C
• Relative Luftfeuchtigkeit: < 80% nicht kondensierend
• Gehäusematerial: ABS-Kunststoff
• Gehäusefarbe: Schwarz
• Skalenfarbe: Weiß mit schwarzen Markierungen
• Montageart: Schalttafel-Einbau
• Schutzart (Front): IP52
• Reaktionszeit: ca. 1,5 s
• Überlastfähigkeit (Dauer): 1,2 x Messbereich
• Überlastfähigkeit (Kurzzeit): 10 x Messbereich für 5 s

Abschließende Anmerkung

Mit seinem direkt wirkenden analogen Messwerk und der kompakten Bauform ist das VOLTCRAFT AM-60X46/1MA/DC eine zuverlässige Wahl für Schalttafelbauer und Wartungsteams, die Einfachheit, Langlebigkeit und Ablesbarkeit auf einen Blick in Niedrigstrom-Gleichstromkreisen schätzen.
