Vivolink VL120016 AV-Extender AV-Sender & -Empfänger Schwarz

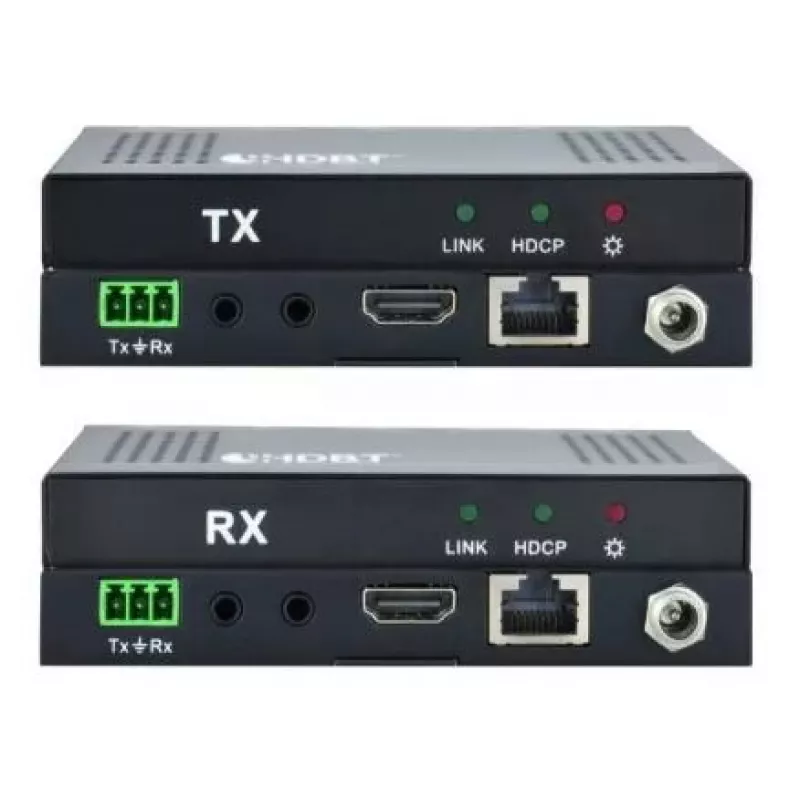

Das VivoLink VL120016 ist ein kompaktes HDBaseT-Extender-Kit, bestehend aus einem Sender (VL120016T) und einem Empfänger (VL120016R). Es ermöglicht die kabelgebundene AV-Verteilung über ein einzelnes CAT5e/6-Kabel und unterstützt 1080p bis zu 70 m (230 ft) und 4K/1080p bis zu 40 m (131 ft). Das Set unterstützt CEC, bidirektionale RS-232- und IR-Steuerung und verfügt über eine unidirektionale PoH-Funktion (Power over HDBaseT). Die Geräte arbeiten mit 24 V, und das integrierte Netzteil akzeptiert 100–240 V AC bei 50–60 Hz, während die kompakten Abmessungen die Installation in beengten Räumen erleichtern.

Vorteile

Das VL120016-Kit bietet zuverlässige AV-Übertragung über große Entfernungen mit Standard-Cat5e/6-Verkabelung und reduziert die Notwendigkeit teurer Glasfaser- oder HDMI-Leitungen. Die Unterstützung von RS-232, IR und CEC ermöglicht die Fernsteuerung und Integration in Steuerungssysteme. Der Miniatur-Formfaktor und der universelle Wechselstromeingang machen das Extender-Set für vielfältige Installationen geeignet und einfach zu montieren oder zu verbergen.

Geeignet für

• Digital Signage und Videowände im Einzelhandel oder öffentlichen Räumen
• Besprechungsräume und Konferenzinstallationen
• AV-Verteilung in Klassenzimmern und Hörsälen
• Heimkino und lange HDMI-Strecken in Wohnumgebungen

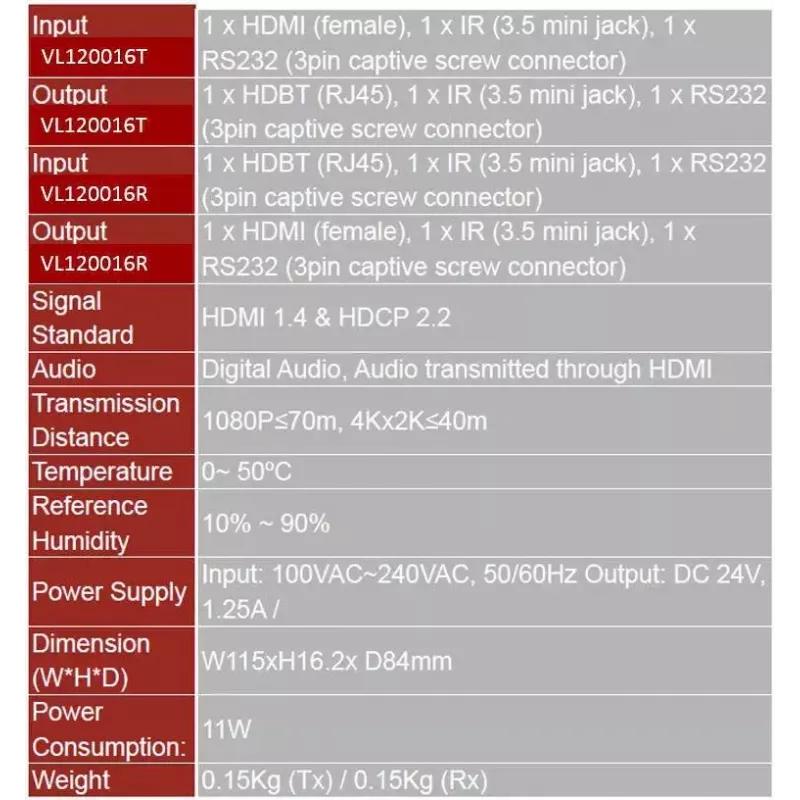

Wichtige Spezifikationen

• Modell: VivoLink VL120016 (Sender VL120016T + Empfänger VL120016R)
• Übertragungsstandard: HDBaseT
• Maximale Entfernung: 1080p bis zu 70 m (230 ft); 4K/1080p bis zu 40 m (131 ft) über einzelnes CAT5e/6
• Steuerschnittstellen: CEC, bidirektionales RS-232, bidirektionales IR
• Stromversorgung: Betrieb mit 24 V; Wechselstromeingang 100–240 V, 50–60 Hz
• Abmessungen (Kit-Einheiten): 184 x 160 x 129 mm
• MPN: VL120016, EAN: 5712505765043

Verwendung

Installieren Sie den Sender in der Nähe des Quellgeräts und den Empfänger in der Nähe des Displays. Verbinden Sie Quelle und Display mit HDMI-Kabeln mit dem Sender bzw. Empfänger und verbinden Sie dann die beiden Einheiten mit einem einzelnen CAT5e/6-Kabel entsprechender Länge. Schließen Sie das Netzteil gemäß Systemdesign an den Sender oder Empfänger an; bei Verwendung von PoH kann die Stromversorgung über die HDBaseT-Verbindung erfolgen, sofern unterstützt. Konfigurieren Sie RS-232, IR oder CEC je nach Anforderung Ihres Steuerungssystems, um Fernbefehle zu ermöglichen.

Empfehlungen

Verwenden Sie für beste Ergebnisse bei längeren Strecken hochwertige geschirmte Cat6-Kabel und vermeiden Sie die Verlegung in der Nähe von Hochspannungsleitungen oder starken EMI-Quellen. Überprüfen Sie Kabelabschlüsse und HDMI-Versionen an Quelle und Display, um die erwartete Auflösung und Steuerungskompatibilität sicherzustellen.
