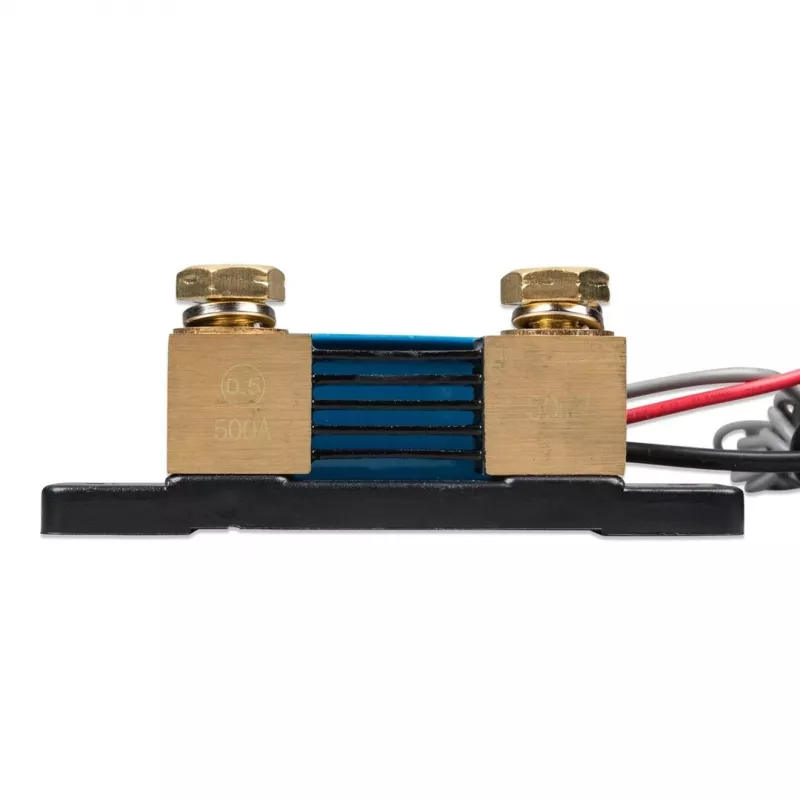

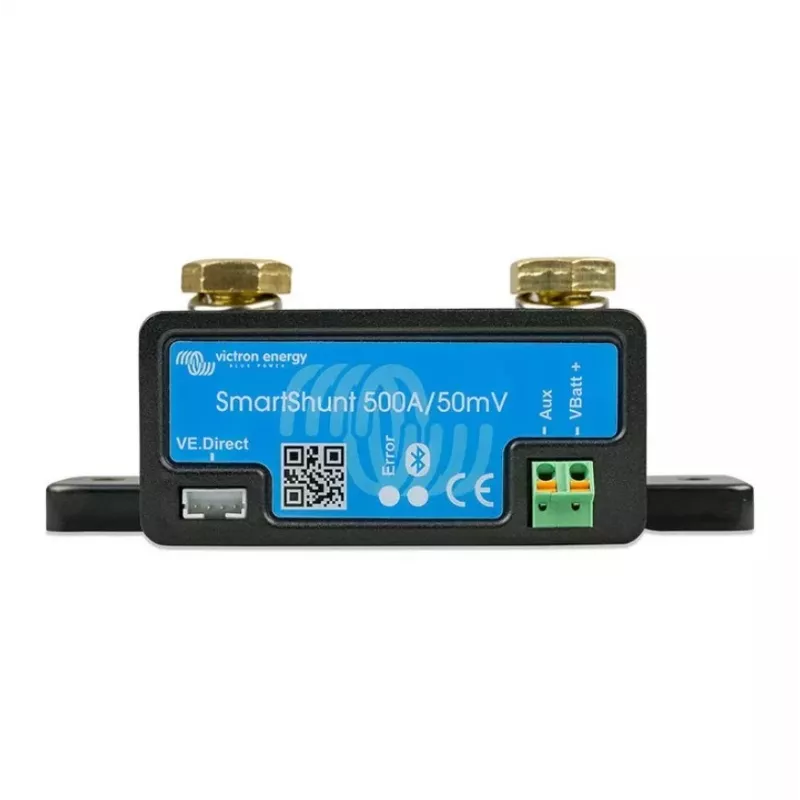

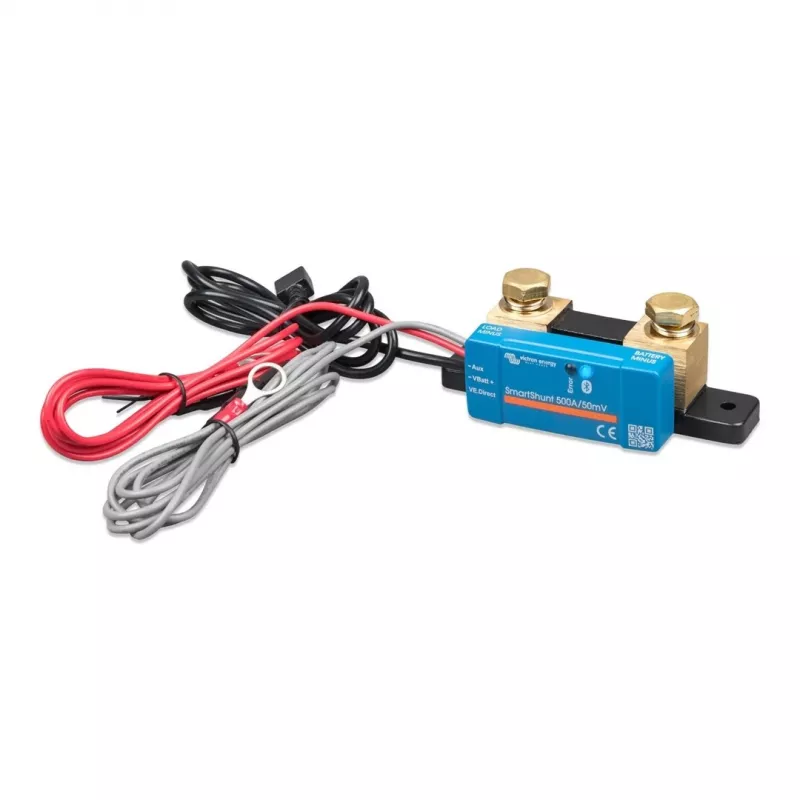

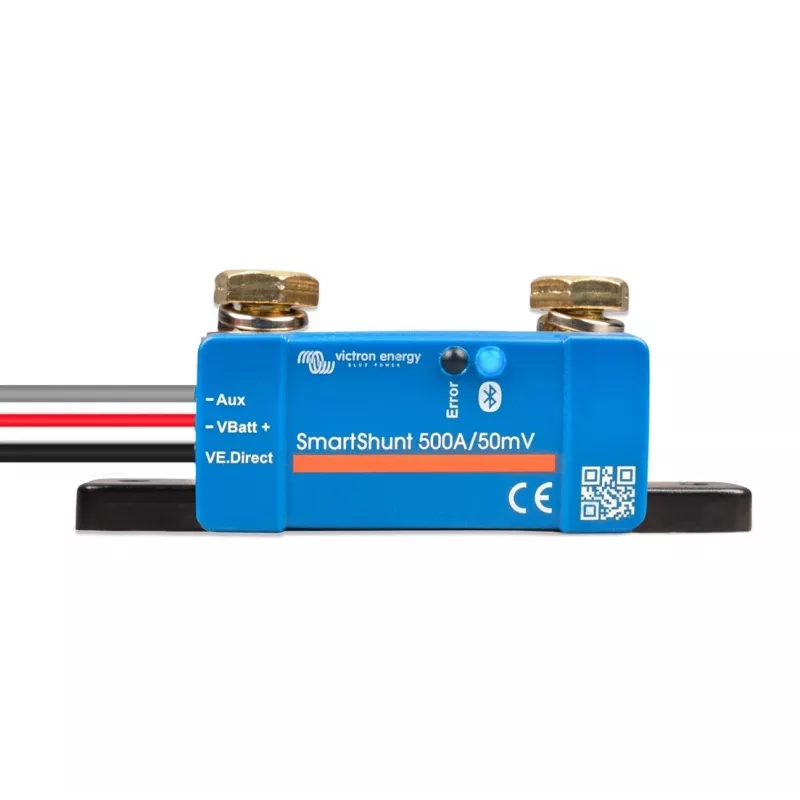

Victron Energy Smartshunt SHU065150050 500A 50mV IP65 Batterie-Shunt

Der Victron Energy Smartshunt SHU065150050 500A 50mV IP65 Batterie-Shunt ist ein präzises Strommessgerät zur Erfassung von Lade- und Entladeströmen in 12-V- bis 48-V-Batteriesystemen. Er liefert bei 500 A eine Skalenendspannung von 50 mV und ermöglicht so genaue Ladezustandsberechnungen (SOC) und Energieverfolgung, wenn er mit Victron-Überwachungsprodukten verbunden wird. Dank IP65-Schutzgehäuse eignet sich der Shunt für Installationen in Umgebungen mit Staub- und Spritzwassergefahr und lässt sich in Victron-Überwachungsnetzwerke zur lokalen oder Fernüberwachung der Batterie einbinden.

Vorteile

Der Smartshunt bietet eine genaue Strommessung bis 500 A mit einem 50-mV-Referenzausgang, was eine zuverlässige SOC-Schätzung und Energiebilanzberechnungen unterstützt. Sein IP65-zertifiziertes Gehäuse schützt vor Staub und Niederdruck-Wasserstrahlen und erhöht so die Langlebigkeit in Schiffs-, Wohnwagen- und Außeninstallationen. Die Kompatibilität mit Victron-Überwachungssystemen ermöglicht eine zentrale Datenerfassung und Fernzugriff auf Batterieparameter, was die Systemüberwachung vereinfacht.

Geeignet für

Technische Eckdaten

Anwendung

Installieren Sie den Shunt gemäß dem Systemlayout in der negativen Batterie-Rückleitung und stellen Sie sichere Schraubverbindungen für den Hauptstrompfad sicher. Verbinden Sie die Überwachungsschnittstelle nach dem Schaltplan des Herstellers mit einem kompatiblen Victron-Überwachungsgerät oder -Netzwerk, um SOC- und Energieüberwachung zu ermöglichen. Überprüfen Sie Polarität und Drehmomentwerte für die Hauptanschlüsse und schalten Sie dann das Überwachungsgerät ein, um die Messwerte für Strom, Spannung und kumulierte Amperestunden zu bestätigen.

Empfehlungen

Montieren Sie den Shunt an einem trockenen, belüfteten Ort, an dem die IP65-Zertifizierung vor Spritzwasser und Staub schützt, aber vermeiden Sie längeres Untertauchen. Verwenden Sie für den erwarteten Strom geeignete Kabelquerschnitte und Sicherungen, um Spannungsabfälle zu minimieren und genaue Messungen zu gewährleisten. Überprüfen Sie regelmäßig die Anschlüsse auf Korrosion oder Lockerung und aktualisieren Sie die Firmware angeschlossener Victron-Überwachungsgeräte, um Kompatibilität und Messgenauigkeit zu erhalten.
