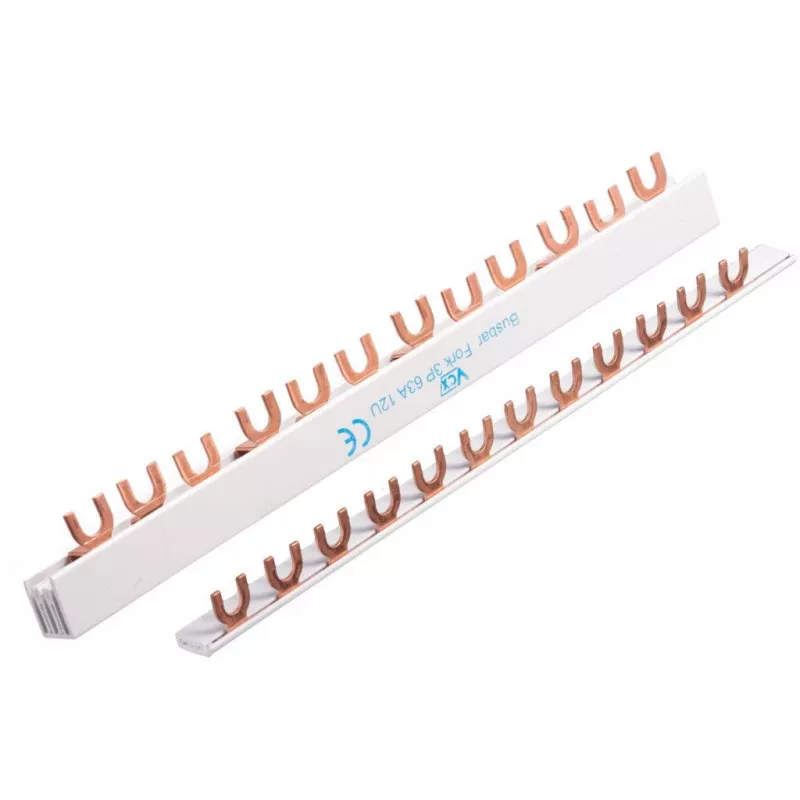

VCX SZK63A 1F 12X1M 1-Pol 63A 12-Modul Kombinationssammelschiene

Die Verdrahtung mehrerer modularer Geräte in einer Verteileranlage mit einzelnen Leitungen ist zeitaufwendig und fehleranfällig. Die VCX SZK63A 1F 12X1M Kombinationssammelschiene ersetzt unübersichtliche Verdrahtung durch einen einzigen kompakten Leiter und verbindet bis zu 12 einpolige Geräte in einer Reihe für eine saubere, zuverlässige und schnelle Installation.

Für wen ist sie geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die Verteileranlagen in Wohn- und Gewerbegebäuden installieren oder modernisieren. Ideal für alle, die eine professionelle, aufgeräumte Verdrahtungslösung suchen, die Arbeitszeit reduziert und Verbindungsfehler minimiert.

Hauptmerkmale

• Einpolige Kombinationssammelschiene für 12 Module (12 Wege) mit 18 mm Teilung, geeignet für Standard-DIN-Schienen-Geräte.
• Bemessungsstrom 63 A, perfekt für Haupt- und Unterverteilungen.
• Kupferleiter mit PVC-Isolierung für hervorragende Leitfähigkeit und Sicherheit.
• Stiftklemmen zum direkten Einführen in Geräteklemmen – keine Kabelschuhe oder zusätzlichen Verbinder erforderlich.
• Bemessungsisolationsspannung 500 V AC und Bemessungsstoßspannung 4 kV, Konformität mit EN 60947-7-1.
• Auf kürzere Längen mit geeignetem Werkzeug kürzbar, bietet Flexibilität für kleinere Installationen.
• Blaue Farbe zur einfachen Phasenidentifikation in mehrreihigen Anlagen.

Technische Daten

• Marke: VCX
• Modell: SZK63A 1F 12X1M
• MPN: SZK63A 1F 12X1M
• EAN: 5901122680260
• Typ: Kombinationssammelschiene
• Polzahl: 1
• Bemessungsstrom: 63 A
• Anzahl der Module: 12
• Leiterquerschnitt: 10 mm²
• Bemessungsisolationsspannung (Ui): 500 V AC
• Bemessungsstoßspannung (Uimp): 4 kV
• Leitermaterial: Kupfer
• Isoliermaterial: PVC
• Anschlussart: Stiftklemme
• Modulteilung: 18 mm
• Gesamtlänge: 210 mm
• Normenkonformität: EN 60947-7-1
• Anwendung: Elektrische Energieverteilung in Verbraucheranlagen/Verteilern
• Montage: Für modulare Geräte auf DIN-Schiene
• Farbe: Blau
• Betriebstemperatur: -25°C bis +70°C
• Kürzbar: Ja (mit geeignetem Werkzeug)

Tipps

Für kleinere Installationen kürzen Sie die Sammelschiene mit einem geeigneten Schneidwerkzeug auf die erforderliche Modulanzahl. Stellen Sie stets sicher, dass die Sammelschiene vollständig in die Geräteklemmen eingeführt ist und die Isolierung intakt ist, um Sicherheit und Leistung zu gewährleisten.
