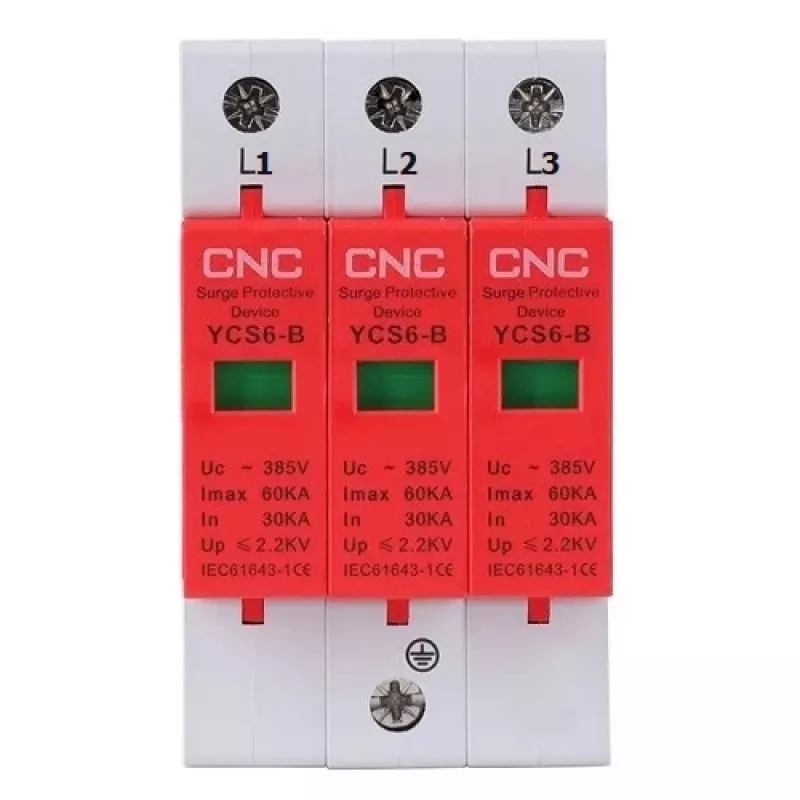

Überspannungsschutzgerät HiSmart NV821709 3‑polig, 30–60 kA, 385 VAC

HiSmart NV821709 ist ein 3‑poliges Überspannungsschutzgerät für 385 VAC, das elektrische Anlagen und angeschlossene Geräte vor transienten Überspannungen schützt. Auf einer 35‑mm‑DIN‑Schiene im Hauptverteilerkasten des Gebäudes installiert, leitet das Gerät die Stoßenergie zur Erde ab und ist für TT‑, IT‑, TN‑S‑, TN‑C‑ und TN‑C‑S‑Systeme geeignet. Es erfüllt internationale Normen einschließlich IEC 61643‑1 und trägt die CE‑Kennzeichnung.

Vorteile

Das Gerät bietet Schutz der Klasse B mit einem Nennableitstoßstrom von 30 kA und einem maximalen Ableitstoßstrom von bis zu 60 kA sowie einer kurzen Ansprechzeit von weniger als 25 ns. Mit einer maximalen Dauerspannung von 385 V AC und einem Schutzpegel von ≤ 2,2 kV gewährleistet es einen dreiphasigen Schutz bei minimalem Platzbedarf im Schaltschrank (54 × 90 × 67 mm). Das Gerät ist für einen breiten Betriebstemperaturbereich (-40 °C bis +85 °C) ausgelegt und nimmt Leiterquerschnitte bis zu 6–10 mm² auf.

Geeignet für

• Einspeisungsschutz in Hausverteilern
• Schutz für gewerbliche und leichtindustrielle Drehstromverteilungen
• Systeme mit TT‑, IT‑, TN‑S‑, TN‑C‑ oder TN‑C‑S‑Erdungskonfigurationen

Technische Daten

• Polzahl: 3
• Klasse: B
• Maximale Dauerspannung (Uc): 385 V AC
• Nennableitstoßstrom (In): 30 kA
• Maximaler Ableitstoßstrom (Imax): 60 kA
• Schutzpegel (Up): ≤ 2,2 kV
• Ansprechzeit: < 25 ns
• Frequenz: 50/60 Hz
• Betriebstemperatur: -40 °C bis +85 °C
• Relative Luftfeuchtigkeit (bei 25 °C): < 95%
• Montage: 35‑mm‑DIN‑Schiene
• Leiterquerschnitt: bis zu 6–10 mm²
• Abmessungen: 54 × 90 × 67 mm
• Normen: IEC 61643‑1, GB18802.1, GB50057, CE

Verwendung

Installieren Sie das HiSmart NV821709 auf einer standardmäßigen 35‑mm‑DIN‑Schiene im Hauptverteilerkasten des Gebäudes und schließen Sie die drei Phasenleiter und den Schutzleiter gemäß den örtlichen Verdrahtungsvorschriften und dem Anschlussschema an. Stellen Sie sicher, dass das Gerät an der Einspeiseposition für den Primärschutz platziert wird und dass die Anschlüsse mit den vom Hersteller empfohlenen Drehmomenten angezogen werden. Überprüfen Sie vor dem Einschalten der Anlage die Kompatibilität mit dem Erdungssystem (TT, IT, TN‑S, TN‑C oder TN‑C‑S).

Empfehlungen

Überprüfen Sie das Gerät regelmäßig und nach bekannten Überspannungsereignissen; ersetzen Sie es, wenn interne Anzeigen (falls vorhanden) den Verbrauch anzeigen. Sorgen Sie für eine klare Kennzeichnung im Verteilerkasten und beachten Sie die geltenden nationalen Elektrovorschriften für Installation und Erdung.
