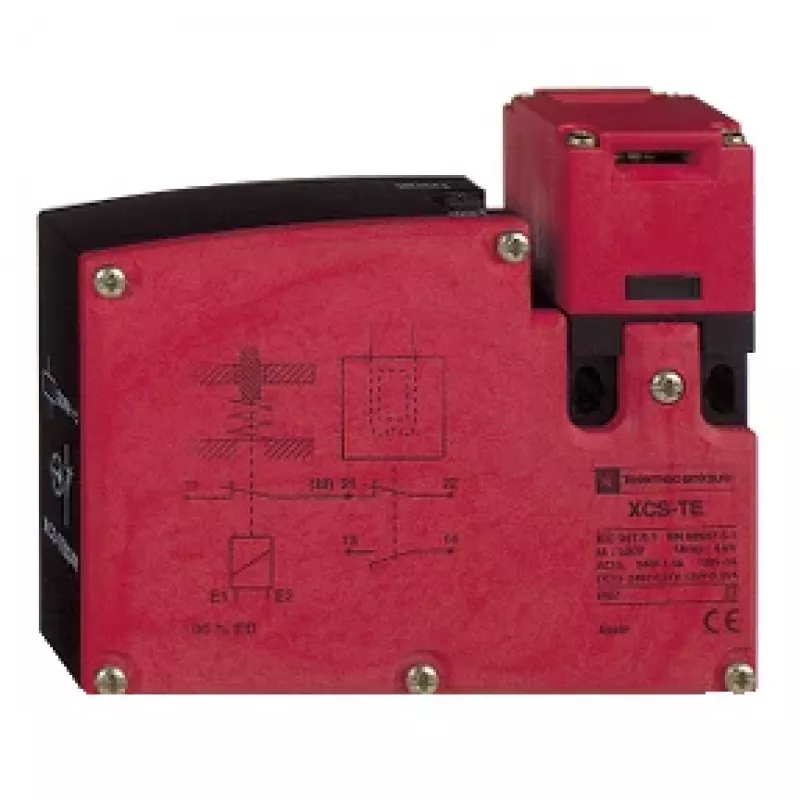

TMSS GERMANY Telemechanique Sensors Sicherheitspositionsschalter 24V XCSTE5312

Der TMSS GERMANY XCSTE5312 ist ein Sicherheitspositionsschalter der Preventa XCS-Serie, der für zuverlässige Maschinenabsicherung entwickelt wurde. Im Gegensatz zu generischen Endschaltern bietet er einen Schnappschalter-Kontaktblock mit 1 NC + 1 NO-Konfiguration, der eine Zwangsöffnung des Sicherheitskontakts für zuverlässige Stoppsignale gewährleistet.

Highlights

• Hebelbetätiger mit Thermoplast-Rolle für reibungslosen Betrieb
• Kompaktes Kunststoffgehäuse mit IP67-Schutz für raue Umgebungen
• Schraubklemmen und Pg 11-Kabeleinführung für einfache Verdrahtung
• Mechanische Lebensdauer von 10 Millionen Zyklen für lange Lebensdauer
• Breiter Betriebstemperaturbereich von -25 °C bis 70 °C

Im täglichen Einsatz

Montieren Sie den XCSTE5312 an einer festen Schutzabdeckung oder einem Rahmen und verbinden Sie den NC-Kontakt mit Ihrem Sicherheitsrelais oder Ihrer Steuerung. Der Rollenhebel folgt der Bewegung der Schutzabdeckung, und der Schnappmechanismus sorgt für einen präzisen, wiederholbaren Schaltpunkt. Mit seinem robusten Kunststoffgehäuse und der IP67-Schutzart widersteht er Waschvorgängen und staubigen Bedingungen, was ihn für Verpackungs-, Materialhandhabungs- und Montagelinien geeignet macht.

Technische Daten

• Schaltertyp: Sicherheitsendschalter
• Betätigertyp: Hebel mit Thermoplast-Rolle
• Kontaktbestückung: 1 NC + 1 NO (Schnappschalter)
• Elektrischer Anschluss: Schraubklemmen, 1 x 0,34...2 x 1,5 mm²
• Kabeleinführung: 1 Einführung mit Pg 11-Gewinde
• Gehäusematerial: Kunststoff
• IP-Schutzart: IP67
• Bemessungsisolationsspannung (Ui): 300 V (gemäß EN/IEC 60947-5-1)
• Bemessungsbetriebsstrom (Ie) AC-15: 1,5 A bei 240 V
• Bemessungsbetriebsstrom (Ie) DC-13: 0,1 A bei 250 V
• Minimale Betätigungsgeschwindigkeit: 0,01 m/min
• Maximale Betätigungsgeschwindigkeit: 0,5 m/s
• Mechanische Lebensdauer: 10.000.000 Zyklen
• Betriebstemperatur: -25 bis 70 °C
• Lagertemperatur: -40 bis 70 °C
• Sicherheitslevel: Kann PL e/Kategorie 4 erreichen (mit geeignetem Überwachungssystem)
• Montageart: Gehäusebefestigung
• Kurzschlussschutz: 4 A gG-Sicherungseinsatz (gemäß EN/IEC 60947-5-1)

Abschließende Anmerkung

Überprüfen Sie für Sicherheitsanwendungen stets das gesamte System gemäß den relevanten Normen und verwenden Sie ein geeignetes Überwachungsgerät, um das erforderliche Sicherheitsniveau zu erreichen.
