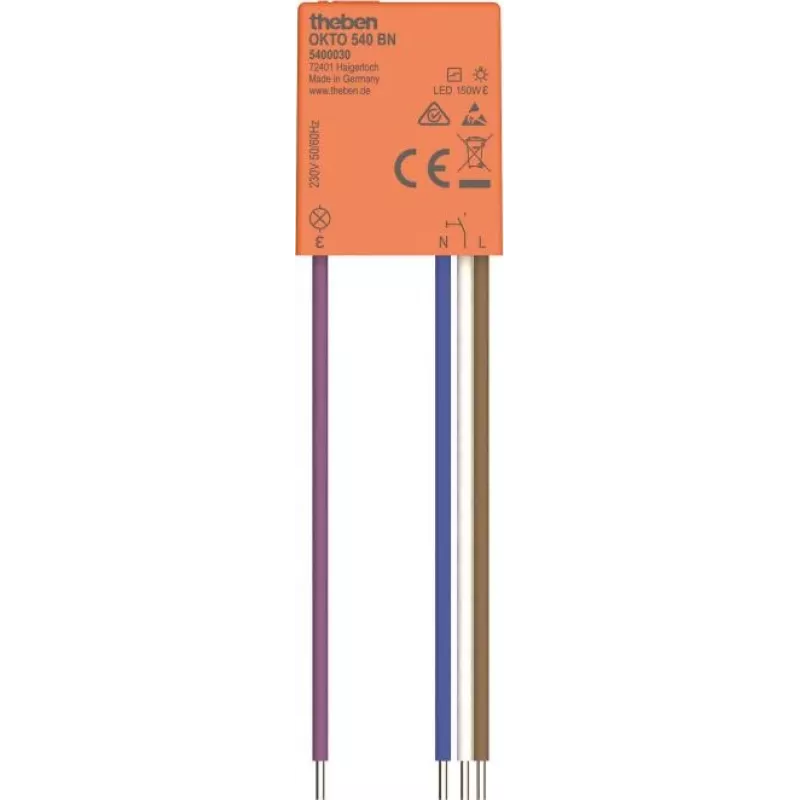

Theben OKTO 540 BN elektronischer Mini-Impulsschalter 5400030

Die Steuerung der Beleuchtung von mehreren Stellen aus kann in Wohn- und Gewerbeinstallationen eine Herausforderung sein. Der elektronische Mini-Impulsschalter Theben OKTO 540 BN löst dieses Problem, indem er die Steuerung eines einzelnen Beleuchtungsstromkreises über eine beliebige Anzahl von Tastern mit einem einfachen Impulssignal ermöglicht. Er ersetzt herkömmliche Stromstoßrelais durch eine kompakte, geräuscharme elektronische Lösung, die in Standard-Unterputzdosen passt.

Für wen ist er geeignet

Dieses Gerät ist ideal für Elektriker und Installateure, die an modernen Lichtsteuerungssystemen in Wohnhäusern, Büros und öffentlichen Gebäuden arbeiten. Es eignet sich für Projekte mit begrenztem Platzangebot, bei denen Energieeffizienz gefordert ist und ein zuverlässiges Schalten verschiedener Lampentypen unerlässlich ist.

Hauptmerkmale

• Elektronischer Impulsschalter mit 1 Schließer (NO), 16 A ohmsche Last.
• Weiter Steuerspannungsbereich: 8–230 V AC/DC, kompatibel mit beleuchteten Tastern bis 150 mA Glimmlampenlast.
• Hohe Schaltleistung: 2300 W für Glühlampen und Halogenlampen, 2300 VA für Leuchtstofflampen und 400 W für LED-Lampen (>2 W).
• Geräuschloser Betrieb ohne mechanischen Verschleiß, ausgelegt für bis zu 600 Schaltspiele pro Stunde.
• Kompaktes Unterputzgehäuse mit Schraubklemmen, Schutzart IP20 und Betriebstemperaturbereich -25 °C bis +55 °C.
• Geringer Standby-Stromverbrauch von ca. 0,3 W.

Technische Daten

• Betriebsspannung (Schaltkreis): 230 V AC
• Steuerspannung: 8–230 V AC/DC
• Kontaktkonfiguration: 1 Schließer
• Kontaktmaterial: AgSnO2
• Max. Glühlampenlast: 2300 W
• Max. Halogenlampenlast (230 V): 2300 W
• Max. Leuchtstofflampenlast (unkompensiert): 2300 VA
• Max. LED-Lampenlast (>2 W): 400 W
• Montageart: Unterputz / Installationsdose
• Anschlussart: Schraubklemmen
• Standby-Stromverbrauch: ~0,3 W
• Umgebungstemperaturbereich: -25 °C bis +55 °C
• Schutzart: IP20
• Max. Schalthäufigkeit: 600 Schaltspiele/Stunde
• Kurzschlussstromfestigkeit: 1500 A (mit 16 A gG-Sicherung)
• Steuereingang: Taster
• Glimmlampenlast (Steuereingang): max. 150 mA

Tipps

Bei Verwendung von LED-Lampen stellen Sie sicher, dass die Gesamtlast 400 W nicht überschreitet, und berücksichtigen Sie Einschaltströme. Bei Installationen mit langen Steuerleitungen bietet der weite Steuerspannungsbereich Flexibilität, aber überprüfen Sie immer die Kompatibilität mit beleuchteten Tastern, indem Sie deren Glimmlampenstrom messen.
