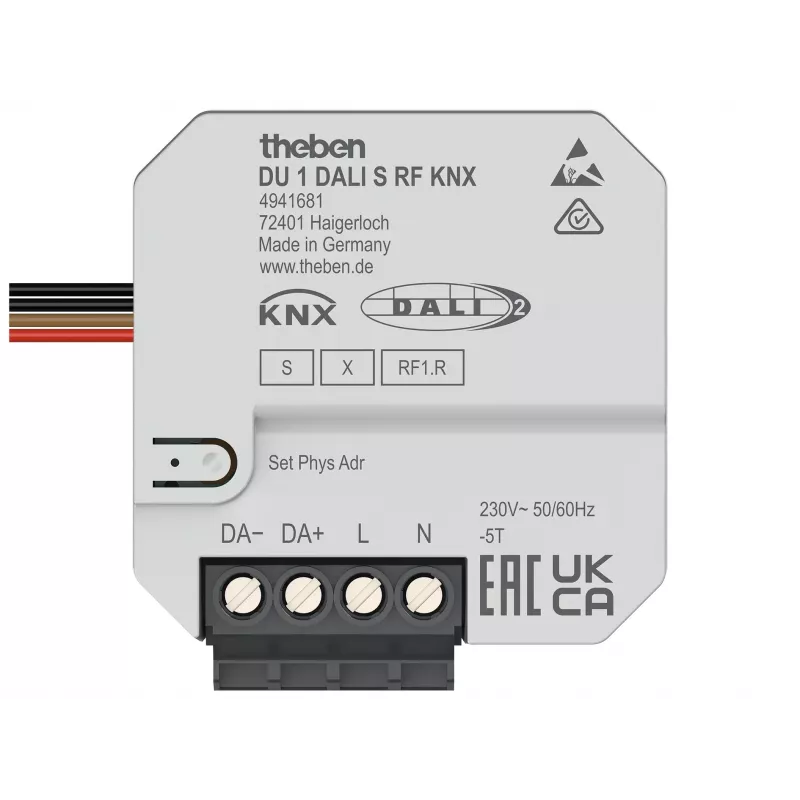

Theben DU 1 DALI S RF KNX UP Unterputz KNX RF DALI Aktor, 1 Kanal, Broadcast 4941681

Die Integration von DALI-Leuchten in eine KNX RF-Installation ohne verdrahteten KNX-Bus kann eine Herausforderung sein. Der Theben DU 1 DALI S RF KNX UP löst dies durch eine drahtlose KNX RF-Schnittstelle für eine einzelne DALI-Broadcast-Gruppe, die das Schalten und Dimmen von bis zu 10 DALI-Elektronikballasten direkt über KNX RF-Befehle ermöglicht.

Für wen ist es geeignet

Dieser Aktor ist ideal für Elektriker und Systemintegratoren, die eine DALI-Lichtsteuerung in bestehenden Gebäuden nachrüsten müssen, in denen KNX RF verwendet wird oder in denen das Verlegen eines KNX-Buskabels unpraktisch ist. Er eignet sich für Wohn- und kleine Gewerbeprojekte, die eine einfache, zuverlässige DALI-Steuerung über KNX RF erfordern.

Hauptmerkmale

• KNX RF S-Mode-Kommunikation mit 868,3 MHz für drahtlose Integration
• Ein DALI-Broadcast-Ausgang mit integriertem DALI-Netzteil (16 V DC, max. 20 mA)
• Unterstützt bis zu 10 DALI-Elektronikballaste (EVGs)
• Steuerfunktionen: Schalten, Dimmen, Szenensteuerung (16 Szenen), Wertübertragung und Statusrückmeldung
• Unterputzmontage in Standarddose Ø 60 mm
• DALI-Kabellänge bis zu 300 m
• Geringer Stromverbrauch (< 0,3 W vom KNX-Bus)

Spezifikationen

• Produkttyp: KNX RF DALI Aktor
• Installationsart: Unterputz (UP)
• DALI-Kanäle: 1 (Broadcast)
• KNX-Kommunikation: KNX RF (S-Mode), 868,3 MHz
• DALI-Netzteil: Integriert, 16 V DC, max. 20 mA
• Max. DALI-Teilnehmer: 10 DALI EVGs
• Anzahl Szenen: 16
• Anzahl DALI-Gruppen: 1 (Broadcast)
• Umgebungstemperatur: 0 °C bis +45 °C
• Anschlussart: Schraubklemmen (DALI), KNX RF (Bus)
• Programmierung: ETS (Engineering Tool Software)
• Leistungsaufnahme (KNX): < 0,3 W
• Montage: Standard-Unterputzdose (z. B. Ø 60 mm)
• DALI-Kabellänge: max. 300 m
• Konformität: KNX zertifiziert

Tipps

Stellen Sie bei der Inbetriebnahme sicher, dass der KNX RF-Linienkoppler oder Medienkoppler in Reichweite ist und für dieselbe RF-Domäne konfiguriert ist. Verwenden Sie die ETS-Anwendung, um die DALI-Broadcast-Gruppenadresse und Szenenfunktionen zuzuweisen. Das integrierte DALI-Netzteil macht ein externes DALI-Netzteil für bis zu 10 EVGs überflüssig.
