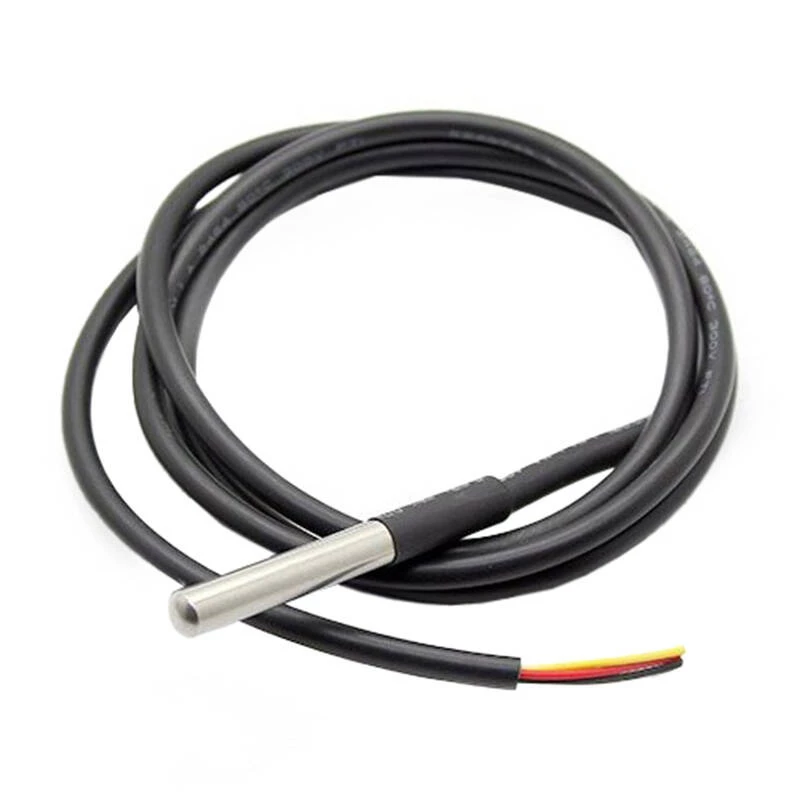

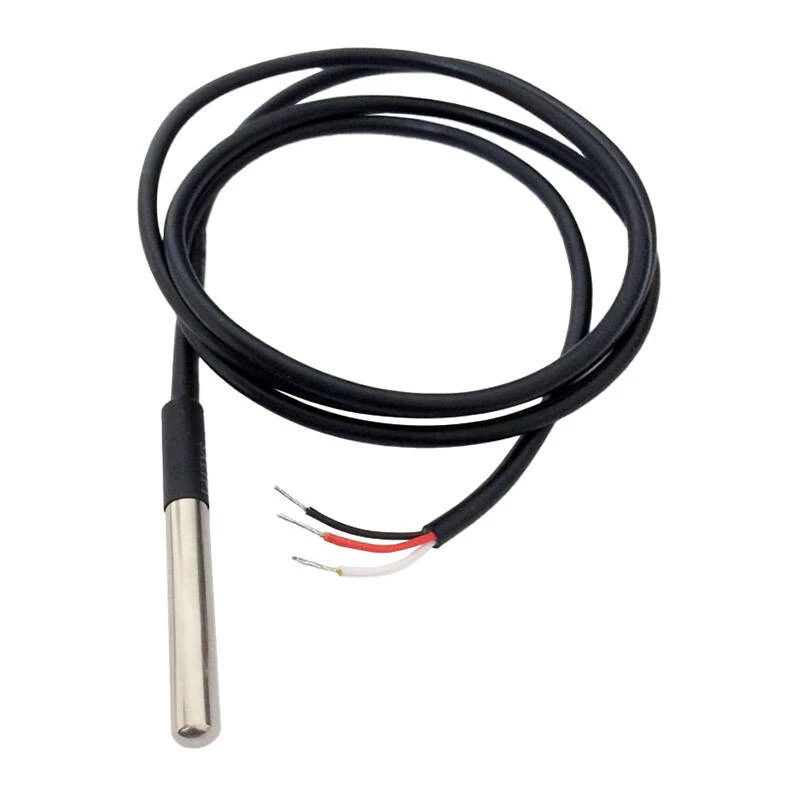

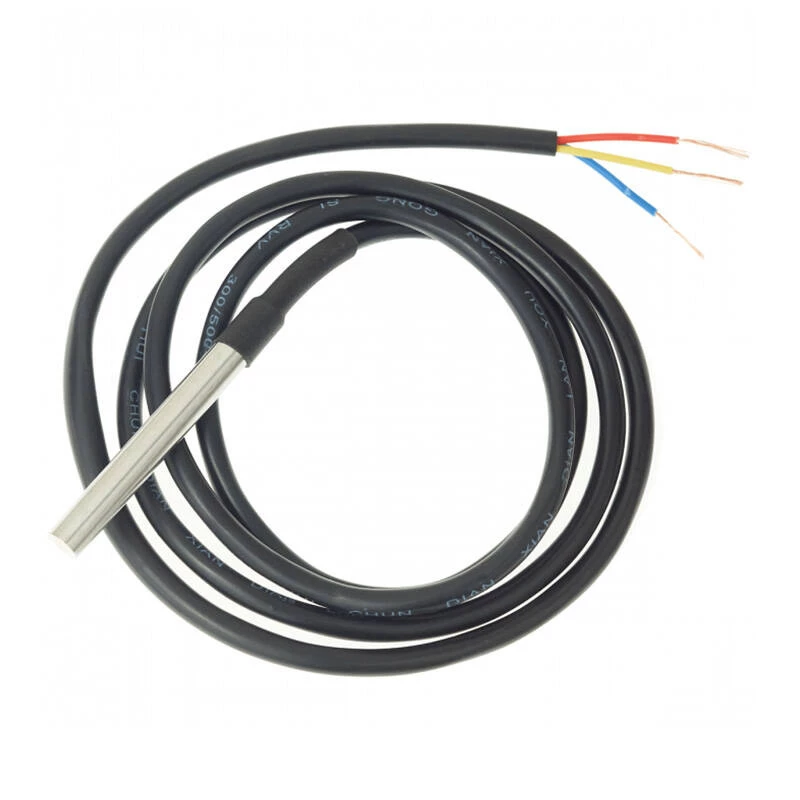

Temperatursensor Shelly DS18B20 mit 3 m Kabel

Kabelgebundener Temperatursensor Shelly DS18B20 mit 3 m Kabel ermöglicht digitale Einzelpunkt-Temperaturmessungen mit dem Sensorelement DS18B20. Diese Sonde ist für den Anschluss an kompatible Shelly-Geräte und andere Steuerungen, die einen DS18B20-Sensor akzeptieren, konzipiert und ermöglicht eine Fernüberwachung der Temperatur in einem kompakten, kabelmontierten Formfaktor. Das 3 m lange Kabel erlaubt eine flexible Platzierung in Systemen, bei denen sich die Hauptsteuerung in einiger Entfernung vom Messpunkt befindet. Der Sensor eignet sich für den Innenbereich und geschützte Außenbereiche, sofern er vor direktem Wassereintritt und extremer mechanischer Belastung geschützt wird.

Vorteile

Der Shelly DS18B20-Sensor liefert präzise digitale Temperaturmessungen mit einfacher Verkabelung und zuverlässiger Kommunikation über die Sensor-Schnittstelle. Sein 3 m langes Kabel bietet Reichweite für die Installation in HLK-Systemen, Gehäusen, Geräten oder kleinen Umgebungszonen. Die Verwendung des DS18B20-Elements gewährleistet Kompatibilität mit einer Vielzahl von Steuerungen und vorhersagbares thermisches Verhalten über typische Umgebungstemperaturbereiche hinweg. Die kompakte Sondenspitze und das flexible Kabel erleichtern die Positionierung in Kanälen, Tanks oder engen Räumen bei minimalem Installationsaufwand.

Geeignet für

• Temperaturüberwachung und -steuerung in HLK-Systemen
• Temperaturmessung in Aquarien und Terrarien
• Überwachung von Kühl- und Gefrierschränken sowie Kühlhäusern
• Temperaturerfassung in Gewächshäusern oder kleinflächiger Landwirtschaft
• Embedded-Projekte und Steuerungen, die mit DS18B20 kompatibel sind

Wichtige Spezifikationen

• Sensortyp: Digitales Temperatursensorelement DS18B20
• Kabellänge: 3 Meter, flexible isolierte Leitung
• Messbereich: typischer Betriebsbereich des DS18B20 (-55 °C bis +125 °C) mit bester Genauigkeit innerhalb üblicher Umgebungstemperaturen
• Auflösung: bis zu 12-Bit-Wandlung (geräteabhängig bei Verwendung mit kompatibler Steuerung)
• Schnittstelle: digitaler Eindrahtbus, kompatibel mit dem DS18B20-Protokoll
• Sondenformfaktor: versiegelte Sondenspitze mit angebrachtem Kabel zur entfernten Platzierung

Verwendung

Schließen Sie den Shelly DS18B20-Sensor gemäß dem Verdrahtungsplan des Steuergeräts für eine DS18B20-Sonde an ein kompatibles Shelly-Gerät oder eine Steuerung an: Verbinden Sie die Datenleitung mit dem vorgesehenen Sensoreingang und schließen Sie Strom und Masse gemäß den Anforderungen des Host-Geräts an. Platzieren Sie die Sondenspitze am Messpunkt und fixieren Sie das Kabel, um eine Zugbelastung der Sensorverbindung zu vermeiden. Konfigurieren Sie nach der Verkabelung das Host-Gerät so, dass es die Temperatur vom DS18B20-Eingang ausliest, und wählen Sie die entsprechende Auflösung oder das Abtastintervall, wie von der Steuerung unterstützt. Überprüfen Sie die Messwerte in der Benutzeroberfläche des Hosts und lassen Sie nach der Platzierung eine kurze Stabilisierungszeit zu, um genaue Messungen zu gewährleisten.

Empfehlungen

Um eine zuverlässige Langzeitleistung zu gewährleisten, vermeiden Sie es, die Kabelverbindung oder die Sondenspitze direkt in offenes Wasser einzutauchen, es sei denn, die Dokumentation des Hosts gibt dies ausdrücklich für Untertauchen frei. Verlegen Sie das Kabel fern von starken Wärmequellen oder beweglichen Teilen und sichern Sie es, um mechanische Belastungen zu vermeiden. Bei Verwendung im Freien oder in feuchten Umgebungen sorgen Sie für zusätzlichen Schutz (z. B. eine Schutzhülle oder einen Kabelkanal) an den Kabeleinführungen. Kalibrieren und überprüfen Sie die Messwerte im Host-System, wenn eine präzise Temperaturregelung erforderlich ist.
