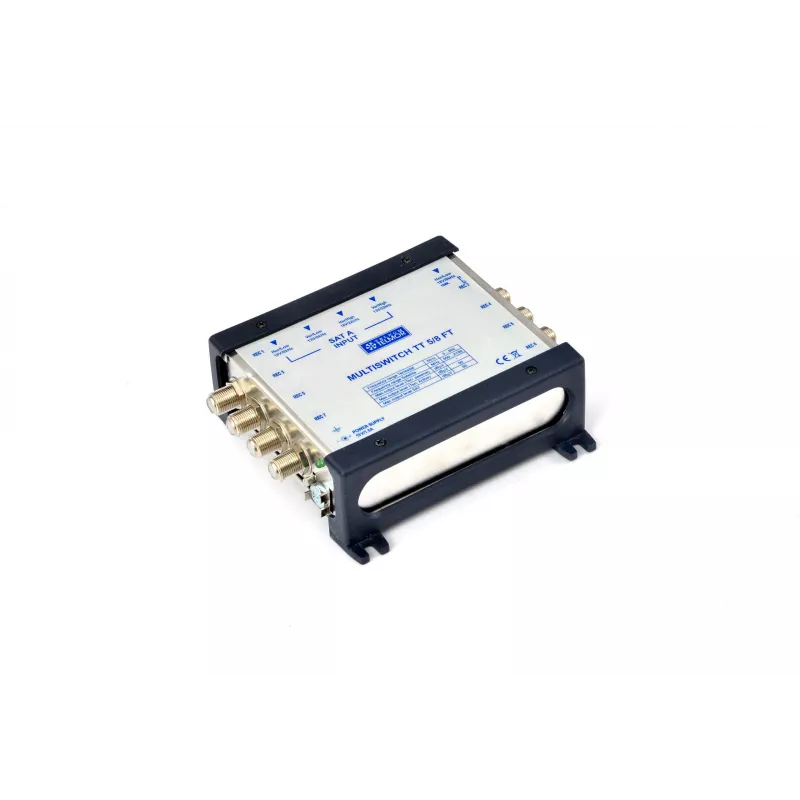

Telmor TT 5/8 Terminal-Multiswitch

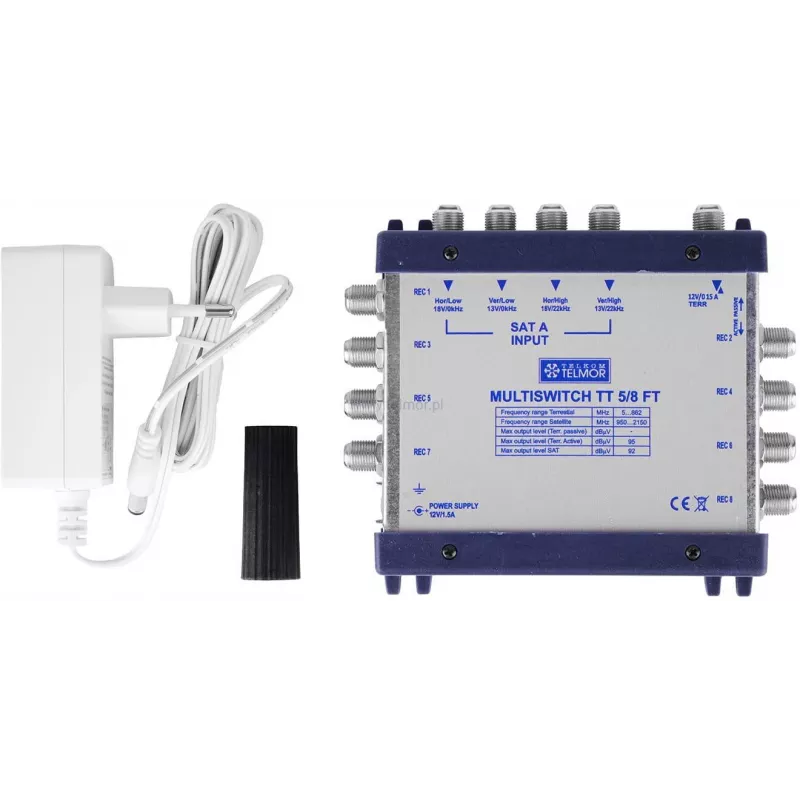

Der Telmor TT 5/8 ist ein Terminal-Multiswitch mit 8 RTV/SAT-Teilnehmerausgängen, kompatibel mit DAB, DVB-T/T2 und DVB-S/S2. Er verfügt über einen RTV-Eingangsmodus-Schalter (aktiv/passiv), ein kompaktes Gehäuse, ein externes SMPS-Netzteil und eine integrierte LED-Betriebsanzeige.

Hauptmerkmale

• 8 RTV/SAT-Teilnehmerausgänge
• Kompatibel mit DAB, DVB-T/T2, DVB-S/S2
• RTV-Eingangsmodus-Schalter – aktiv/passiv
• Kompaktes Gehäuse
• Externes SMPS-Netzteil
• Integrierte LED-Betriebsanzeige
• Konform mit Klasse A

Spezifikationen

• Marke: Telmor
• MPN: WSM-0103-011-01
• Frequenzbereich RTV (TERR.)-Pfad: 5-860 MHz
• Frequenzbereich SAT-Pfad: 950-2150 MHz
• Anzahl der RTV (TERR.)-Eingänge: 1
• Anzahl der SAT-Eingänge: 4
• Anzahl der Teilnehmerausgänge RTV+SAT: 8
• Dämpfung im RTV-Pfad für Teilnehmerausgänge: passiver Modus -22…-18 dB, aktiver Modus -3…+1 dB
• Dämpfung im SAT-Pfad für Teilnehmerausgänge: -2…+2 dB
• Fehlanpassungsdämpfung – RTV-Pfad: >10 dB
• Fehlanpassungsdämpfung – SAT-Pfad: >8 dB
• Isolation RTV – SAT: >24 dB
• Isolation SAT – RTV: >60 dB
• Isolation zwischen H/V-Polarisationen: >30 dB
• Maximaler Ausgangspegel RTV – aktiver Modus: 96 dBμV
• Maximaler Ausgangspegel SAT: 100 dBμV
• Stromversorgung – externes Netzteil: +12 VDC / 1500 mA
• Stromaufnahme vom SAT-Receiver: 40 mA
• Schaltbefehle: DiSEqC 2.0 (+13V/+18V, 0/22kHz, Tone)
• Produktabmessungen: 110x130x40 mm
• Nettogewicht: 0,26 kg
