Televes EK1672plus-T Koaxial-Erdkabel 500m Trommel 75 Ohm

Signalverlust und Störungen bei langen Kabelstrecken können selbst die beste installierte Antennen- oder Satellitenanlage lahmlegen. Das Televes EK1672plus-T Koaxial-Erdkabel beseitigt diese Schwachstellen mit einem massiven Kupferleiter, doppelter Abschirmung und einem robusten, für den Außenbereich geeigneten Mantel – für saubere, stabile HF-Übertragung über das gesamte 5–2400 MHz-Spektrum.

Für wen ist es geeignet

Für professionelle Installateure und Systemintegratoren, die ein zuverlässiges, leistungsstarkes Erdkabel für terrestrisches Fernsehen, Satelliten- und Breitbandverteilung benötigen. Es eignet sich gleichermaßen für große Wohnprojekte, Gewerbegebäude und alle Außen- oder Erdverlegungen, bei denen Feuchtigkeit, UV-Strahlung und mechanische Belastung zum Alltag gehören.

Hauptmerkmale

• Massiver Kupferinnenleiter (1,63 mm) für hervorragende Leitfähigkeit und niedrigen Gleichstromwiderstand.
• Physikalisch geschäumtes Polyethylen-Dielektrikum gewährleistet eine konstante 75-Ohm-Impedanz und geringe Dämpfung.

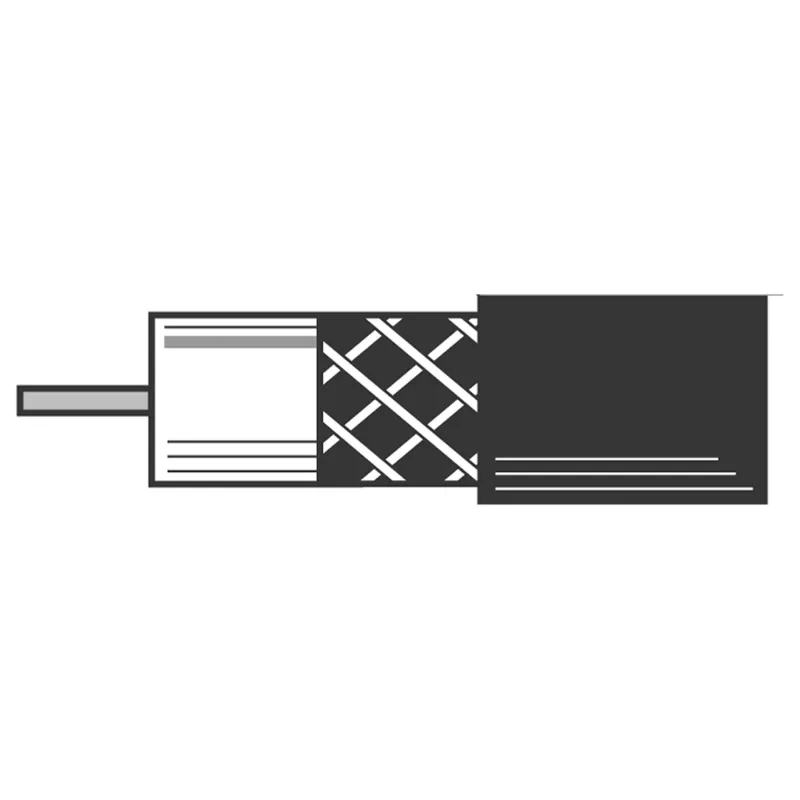

• Doppelte Abschirmung: Al-PET-Al-Folie plus verzinntes Kupfergeflecht mit 77% Bedeckung für >100 dB Schirmungsmaß (Klasse A+).
• UV-beständiger Polyethylen-Außenmantel widersteht rauen Außenbedingungen und direkter Erdverlegung.
• Geliefert auf einer 500-m-Holztrommel für einfaches Abrollen und Lagern.
• Weiter Betriebstemperaturbereich von -25°C bis +70°C.

Technische Daten

• Impedanz: 75 Ohm
• Innenleiter: Massives Kupfer, 1,63 mm Durchmesser
• Dielektrikum: Physikalisch geschäumtes Polyethylen, 7,2 mm Durchmesser
• Abschirmung: Al-PET-Al-Folie + verzinntes Kupfergeflecht (77% Bedeckung)
• Außenmantel: Polyethylen, 10,3 mm Durchmesser
• Dämpfung: 16,0 dB/100m @ 862 MHz, 27,0 dB/100m @ 2150 MHz
• Rückflussdämpfung: >25 dB (5–2400 MHz)
• Verkürzungsfaktor: 85%
• Kapazität: 52 pF/m
• Schirmungsmaß: >100 dB (Klasse A+)
• Betriebstemperatur: -25°C bis +70°C
• UV-beständig: Ja
• Länge: 500 m
• Verpackung: Holztrommel

Tipps

Für beste Ergebnisse vermeiden Sie scharfe Biegungen unterhalb des minimalen Biegeradius und verwenden Sie geeignete wetterfeste Steckverbinder für den Außenbereich. Wenn Sie das Kabel vergraben, legen Sie es in ein Leerrohr, falls ein späterer Austausch erforderlich ist, und lassen Sie an jedem Ende eine kleine Serviceschlaufe, um Wärmeausdehnung auszugleichen.
