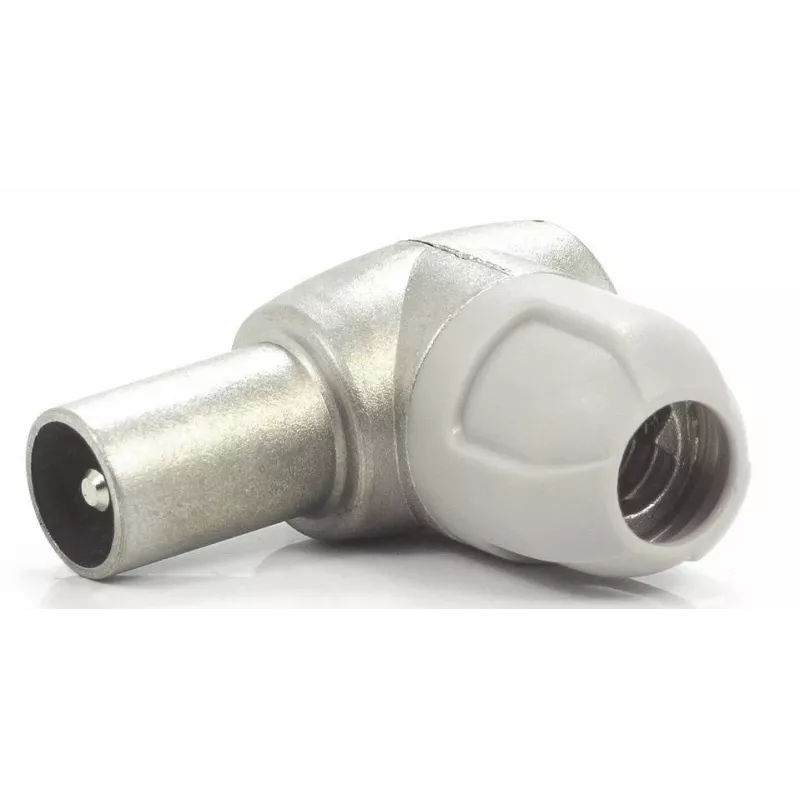

Televes 4130 Winkel-Steckverbinder IEC-Stecker für TV-Antennenkabel

Ein abgewinkelter IEC-Steckverbinder (männlich) für zuverlässige Signalübertragung in TV- und Radioinstallationen. Das 90-Grad-Design ermöglicht eine ordentliche Kabelführung auf engem Raum hinter wandmontierten Fernsehern oder in überfüllten Verteilerkästen. Der Steckverbinder gewährleistet eine sichere, verlustarme Verbindung dank seines Schraub-Innenleiters und Klemm-Außenleiters und erhält die Signalintegrität über einen weiten Frequenzbereich.

Vorteile

Der Televes 4130 Steckverbinder vereint robuste Konstruktion mit einfacher Installation. Das vernickelte Messinggehäuse widersteht Korrosion und bietet hervorragende Abschirmung gegen elektromagnetische Störungen. Die abgewinkelte Bauform reduziert Kabelbelastung und ermöglicht eine bündige Montage in beengten Bereichen, während der Schraub-Mittelkontakt eine stabile Verbindung gewährleistet, die Vibrationen und wiederholter Handhabung standhält. Mit einer Einfügedämpfung unter 0,5 dB und einer Rückflussdämpfung über 18 dB erhält es die Signalqualität für klares Bild und klaren Ton.

Geeignet für

• Anschluss von Koaxialkabeln an Fernseher, Set-Top-Boxen und FM-Tuner mit IEC-Buchse.
• Terrestrische (DVB-T), Kabel- (DVB-C) und FM-Radio-Antennensysteme.
• Installationen mit begrenztem Platz, z. B. hinter wandmontierten Displays oder in strukturierten Verkabelungsgehäusen.
• Koaxialkabel mit Durchmessern von 5 bis 7 mm, üblich in Wohn- und Gewerbeinstallationen.

Technische Daten

• Steckverbindertyp: IEC-Stecker (TV-Stecker), abgewinkelt 90 Grad.
• Impedanz: 75 Ohm, konform mit IEC 60169-2.
• Frequenzbereich: 5–2400 MHz, abdeckend TV- und Satelliten-ZF-Bänder.
• Einfügedämpfung: < 0,5 dB; Rückflussdämpfung: > 18 dB.
• Gehäusematerial: vernickeltes Messing; Isolator: Kunststoff.

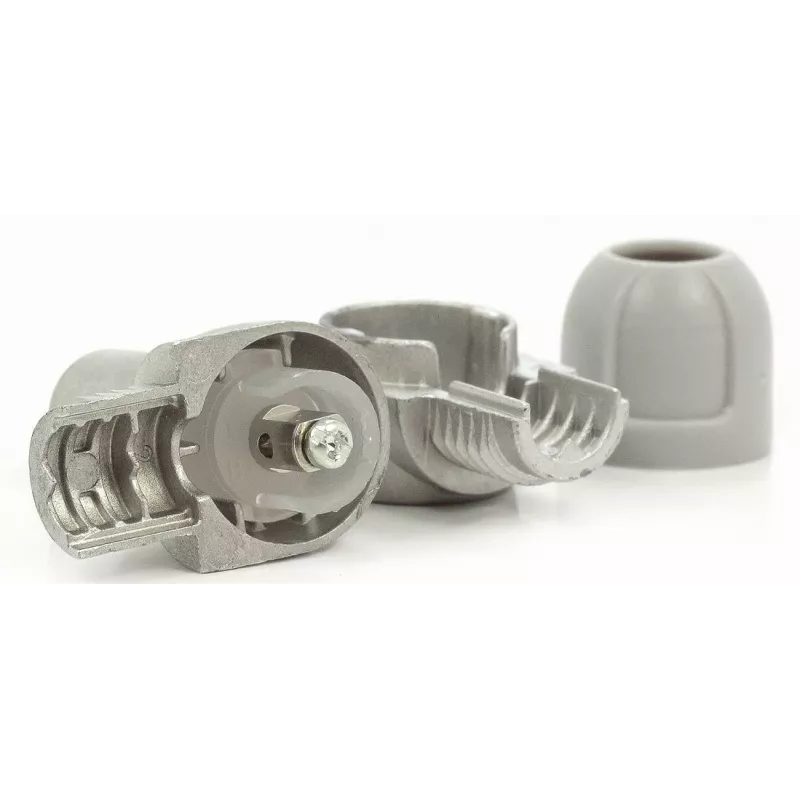

• Innenleiter: Schraubverbindung; Außenleiter: Klemm/Schraubverbindung.
• Betriebstemperatur: -5°C bis +60°C.
• Farbe: silber/schwarz.

Empfehlungen

Für beste Ergebnisse das Koaxialkabel auf die empfohlenen Maße abisolieren und das Geflecht vor dem Anziehen der Klemme gleichmäßig zurückfalten. Verwenden Sie falls verfügbar einen Drehmomentschlüssel, um ein Überdrehen des Schraub-Mittelkontakts zu vermeiden. Dieser Steckverbinder ist ideal für professionelle Installateure und Heimwerker, die eine langlebige, leistungsstarke Lösung für abgewinkelte Verbindungen suchen.
