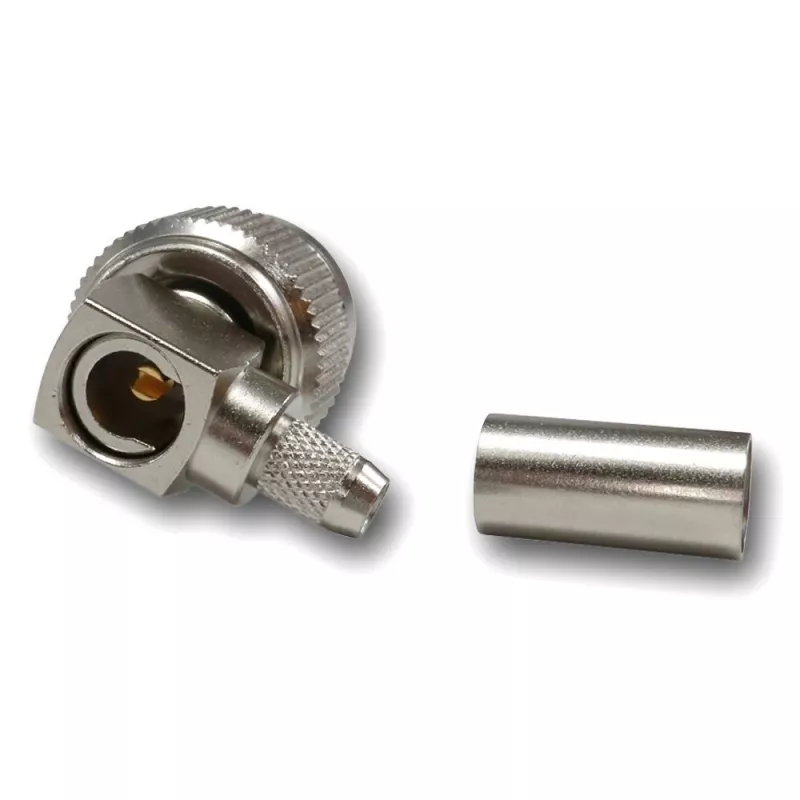

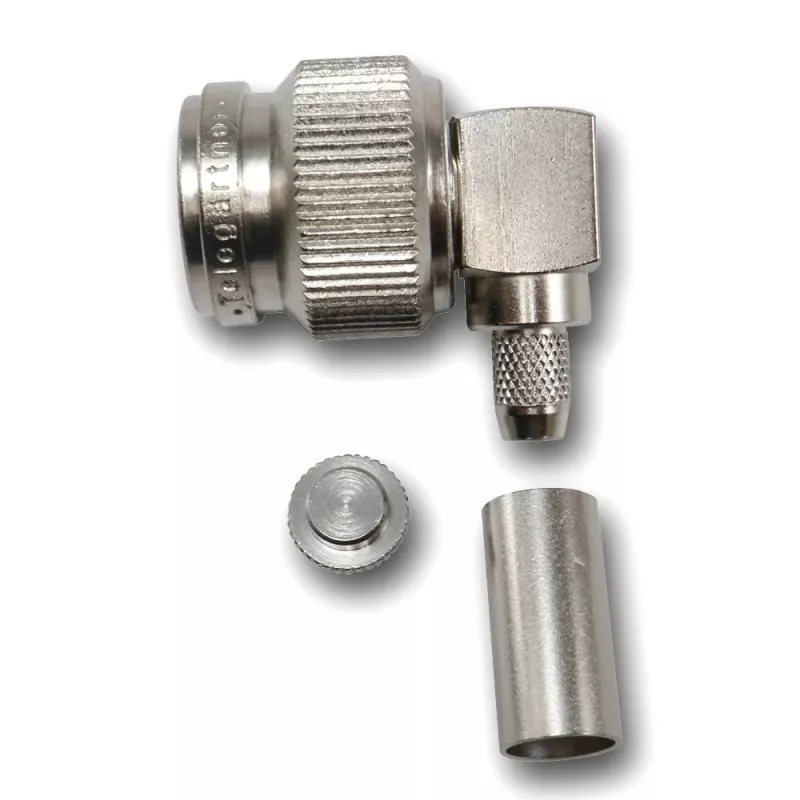

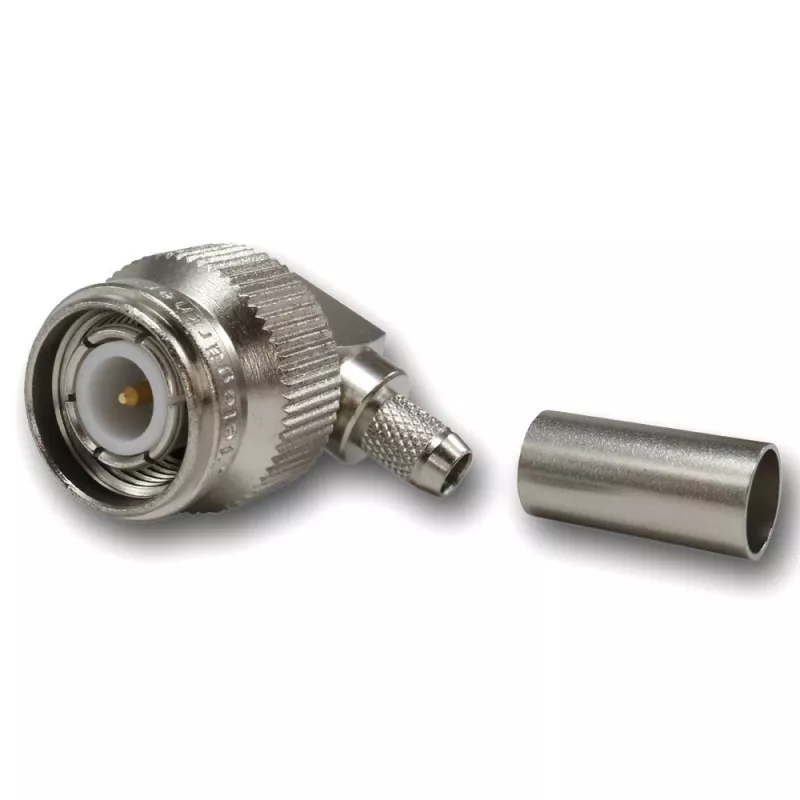

Telegärtner TNC Winkel-Crimpstecker 50 Ohm für RG-223/U, RG-142 B/U (J01010A0006)

Dieser TNC-Stecker von Telegärtner zeichnet sich durch seine Winkelbauform aus, die Kabelverbindungen in engen Räumen ermöglicht, in denen ein gerader Stecker nicht passen würde. Er ist für 50-Ohm-Koaxialkabel der Typen RG-223/U und RG-142 B/U ausgelegt, mit einer Crimpverbindung für den Außenleiter und einer Löt- oder Crimpverbindung für den Innenkontakt. Das vernickelte Messinggehäuse und der vergoldete Innenkontakt gewährleisten eine zuverlässige Signalübertragung.

Highlights

• Winkel-TNC-Stecker (male) für 50-Ohm-Systeme
• Kompatibel mit RG-223/U- und RG-142 B/U-Kabeln
• Crimp-Außenleiter, Löt-/Crimp-Innenkontakt
• Vernickeltes Messinggehäuse, vergoldeter Innenkontakt
• PTFE-Isolator für stabile Leistung
• Wird als Einzelstück geliefert

Im täglichen Einsatz

Bei der Installation von Koaxialkabeln in engen Geräteracks oder hinter Paneelen reduziert die Winkelbauform die Belastung und ermöglicht einen sauberen Kabelaustritt. Die Crimphülse sorgt für einen sicheren mechanischen Halt, während der vergoldete Innenkontakt korrosionsbeständig ist und einen niedrigen Kontaktwiderstand beibehält. Geeignet für HF-Anwendungen bis zum typischen Frequenzbereich der TNC-Schnittstelle.

Vollständige Spezifikationen

• Steckverbinder-Serie: TNC
• Steckverbinder-Typ: Stecker (male)
• Steckverbinder-Bauform: Winkel
• Impedanz: 50 Ohm
• Kabelanschluss (Außenleiter): Crimp
• Innenkontakt-Anschluss: Löten / Crimpen
• Kompatible Kabelgruppe: G05
• Kompatible Kabeltypen: RG-223/U, RG-142 B/U
• Max. Kabel-Innenleiterdurchmesser: 1,0 mm
• Max. Kabel-Dielektrikumdurchmesser: 2,95 mm
• Gehäusematerial: Messing
• Gehäuseoberfläche: Vernickelt
• Innenkontakt-Material: Messing
• Innenkontakt-Oberfläche: Vergoldet
• Isolator-Material: PTFE
• Crimphülsen-Material: Kupfer
• Crimphülsen-Oberfläche: Vernickelt
• Montageart: Kabelmontage
• Hersteller-Seriencode: A0505
• Verpackungsmenge: 1 Stück

Abschließende Anmerkung

Präzise gefertigt von Telegärtner, einem vertrauenswürdigen Namen in der HF-Verbindungstechnik, gewährleistet dieser Steckverbinder zuverlässige Leistung für professionelle Installationen.
