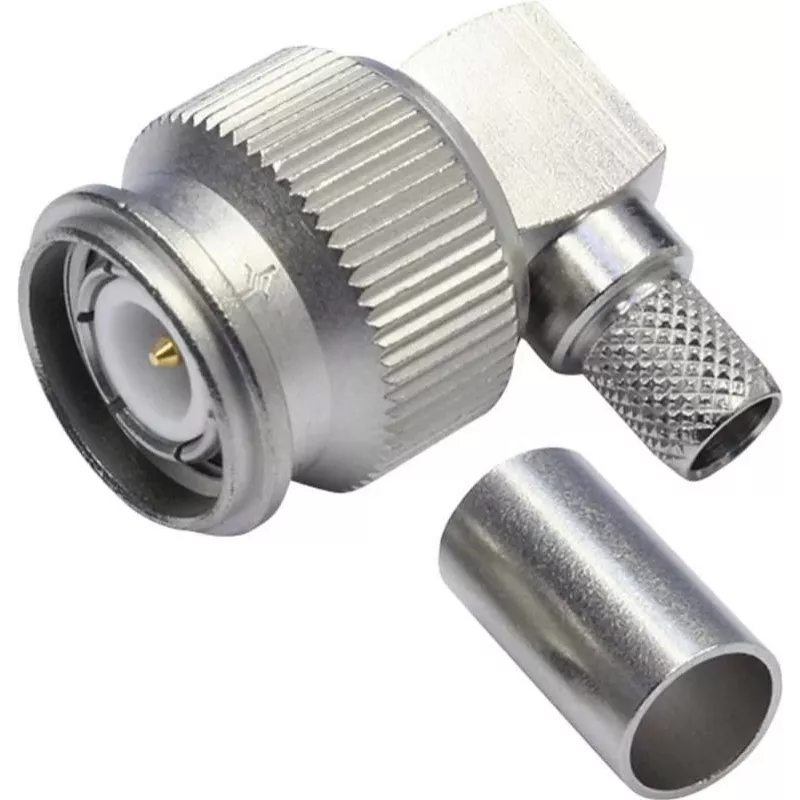

Telegärtner TNC-Winkel-Crimpstecker, 50 Ohm, für G30-Kabel, 5er-Pack J01010A0037

HF-Techniker und Installateure, die mit G30-Koaxialkabeln arbeiten, finden in diesem TNC-Winkelstecker die ideale Lösung für enge Räume, in denen ein gerader Stecker das Kabel belasten würde. Der 90°-Körper führt das Kabel parallel zur Paneloberfläche, reduziert den Biegeradius und verbessert die Zuverlässigkeit in Geräteracks, Antennenzuführungen und Testaufbauten.

Wichtige Spezifikationen

• Steckertyp: TNC-Stecker (male)
• Bauform: Winkelstecker
• Impedanz: 50 Ohm
• Kompatible Kabelgruppe: G30 (Dielektrikum Ø 3,8 mm, Innenleiter Ø 1,5 mm)
• Außenleiteranschluss: Crimp
• Innenleiteranschluss: Löt
• Frequenzbereich: DC bis 11 GHz
• Spannungsfestigkeit: 500 V RMS
• Isolationswiderstand: ≥ 5 GΩ
• VSWR: max. 1,35 @ 11 GHz
• Betriebstemperatur: -55 °C bis +155 °C
• Steckzyklen: ≥ 500
• Gehäusematerial: Messing, vernickelt
• Kontaktbeschichtung: Gold
• Isolator: PTFE
• Verpackungseinheit: 5 Stück

Warum dieses Produkt wählen

Die Winkelbauform spart Platz und reduziert die Kabelbelastung, während der Crimp-/Lötanschluss eine dauerhafte, verlustarme Verbindung gewährleistet. Der vergoldete Innenkontakt und der PTFE-Isolator erhalten die Signalintegrität bis 11 GHz.

Ideale Anwendungsfälle

• HF-Geräte mit begrenztem Platz hinter den Anschlüssen
• Antennen- und Satelliteninstallationen mit enger Kabelverlegung
• Test- und Messaufbauten, die reproduzierbare Verbindungen erfordern

Gut zu wissen

Kompatibel mit der Kabelgruppe G30 gemäß Spezifikation von Telegärtner. Der Stecker wird im 5er-Pack geliefert.
