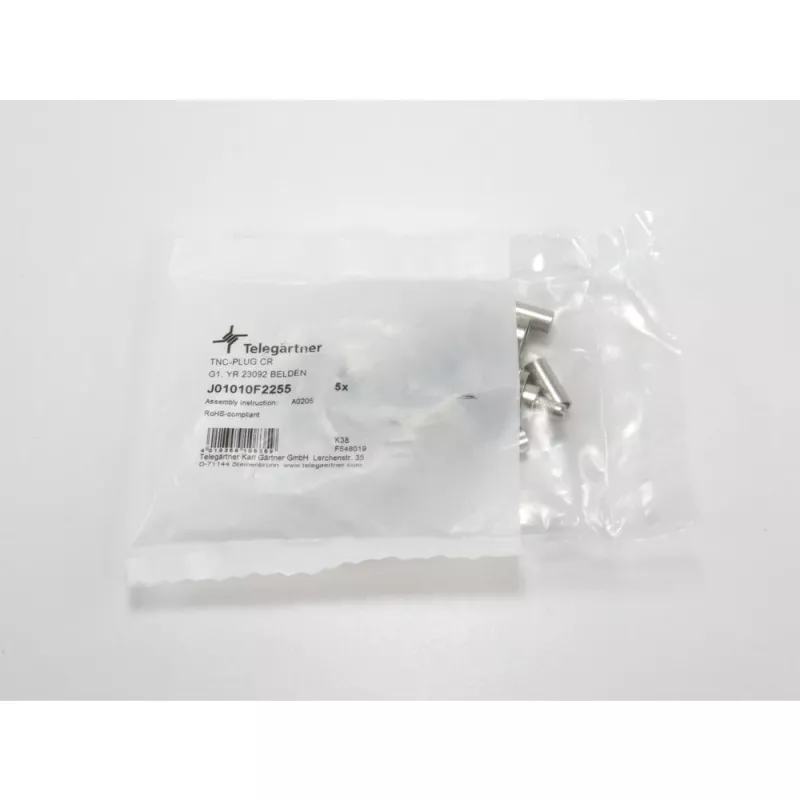

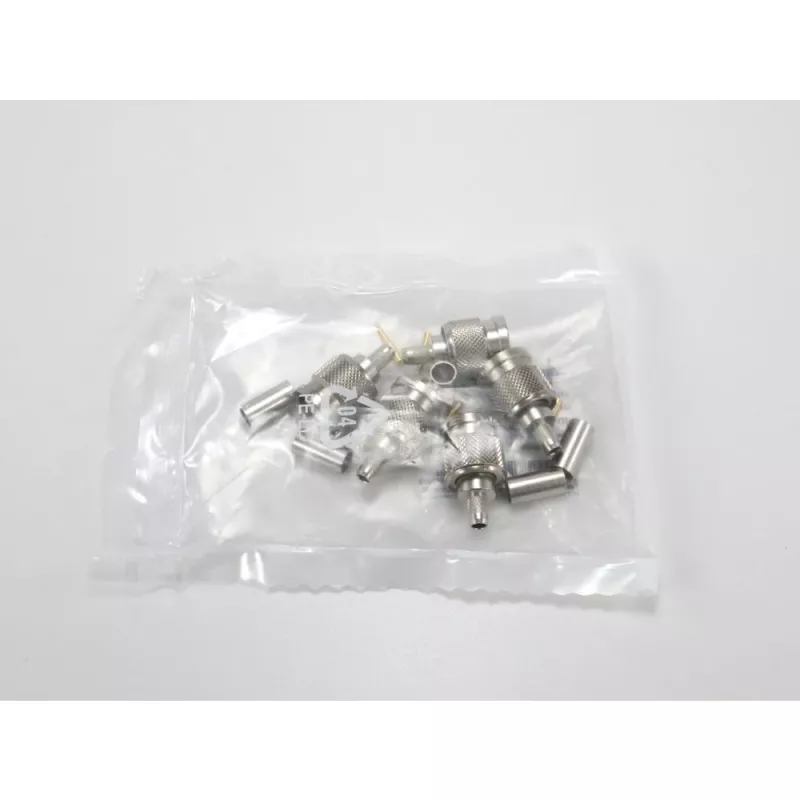

TELEGÄRTNER TNC Gerader Stecker für RG-58 Koaxialkabel, Crimp/Löt, 50 Ohm, DC-11 GHz

Dieser TNC-Stecker von TELEGÄRTNER zeichnet sich durch sein präzisionsgefertigtes Messinggehäuse und den vergoldeten Innenleiter aus, was geringe Verluste und zuverlässige Leistung bis 11 GHz gewährleistet. Im Gegensatz zu Standardsteckern ist er für eine konstante 50-Ohm-Impedanz und ein hervorragendes VSWR ausgelegt, was ihn zu einer zuverlässigen Wahl für anspruchsvolle HF-Anwendungen macht.

Highlights

• Kompatibel mit RG-58 C/U, RG-58 A/U, RG-58 B/U und LMR-195 Kabeln
• Frequenzbereich DC bis 11 GHz mit VSWR ≤ 1,25 bis 6 GHz

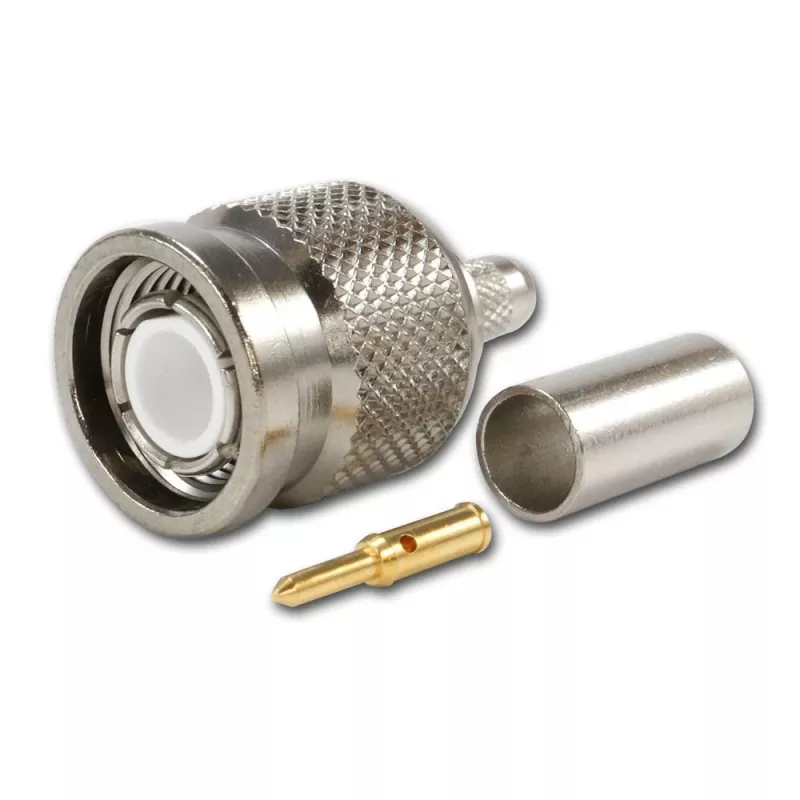

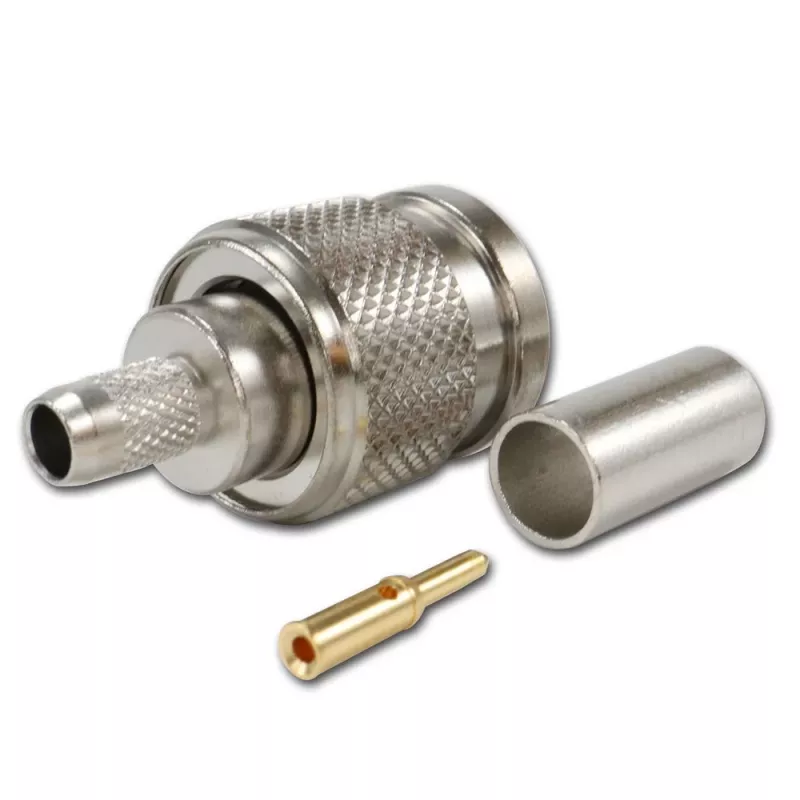

• Vergoldeter Innenleiter und vernickeltes Messinggehäuse für Korrosionsbeständigkeit
• Sichere Termination: Innenleiter löten, Außenleiter crimpen
• Breiter Betriebstemperaturbereich: -55 °C bis +155 °C

Im täglichen Einsatz

Installateure schätzen die unkomplizierte Montage: Kabel abisolieren, Innenleiter löten und die Ferrule crimpen für eine robuste mechanische und elektrische Verbindung. Die TNC-Schnittstelle bietet eine Gewindekupplung, die Vibrationen widersteht, und eignet sich somit sowohl für Labor- als auch für Feldumgebungen.

Vollständige Spezifikationen

• Steckverbinder-Serie: TNC
• Steckverbinder-Typ: Stecker (männlich)
• Steckverbinder-Bauform: gerade
• Impedanz: 50 Ohm
• Frequenzbereich: DC bis 11 GHz
• Anschlussmethode: Innenleiter löten, Außenleiter crimpen
• Gehäusematerial: Messing mit Vernickelung
• Innenleiter-Material: Messing mit Vergoldung
• Isolator-Material: PTFE
• Betriebstemperatur: -55 °C bis +155 °C
• Spannungsfestigkeit: 500 V (RMS)
• Isolationswiderstand: ≥ 5 GΩ
• Kontaktwiderstand (Innen): ≤ 1,5 mΩ
• Kontaktwiderstand (Außen): ≤ 1 mΩ
• VSWR: ≤ 1,25 (DC bis 6 GHz)
• Steckzyklen: 500

Abschließende Anmerkung

Ein hochwertiger TNC-Stecker, der nach strengen Standards gefertigt wurde, ideal für Profis, die reproduzierbare HF-Leistung benötigen.
