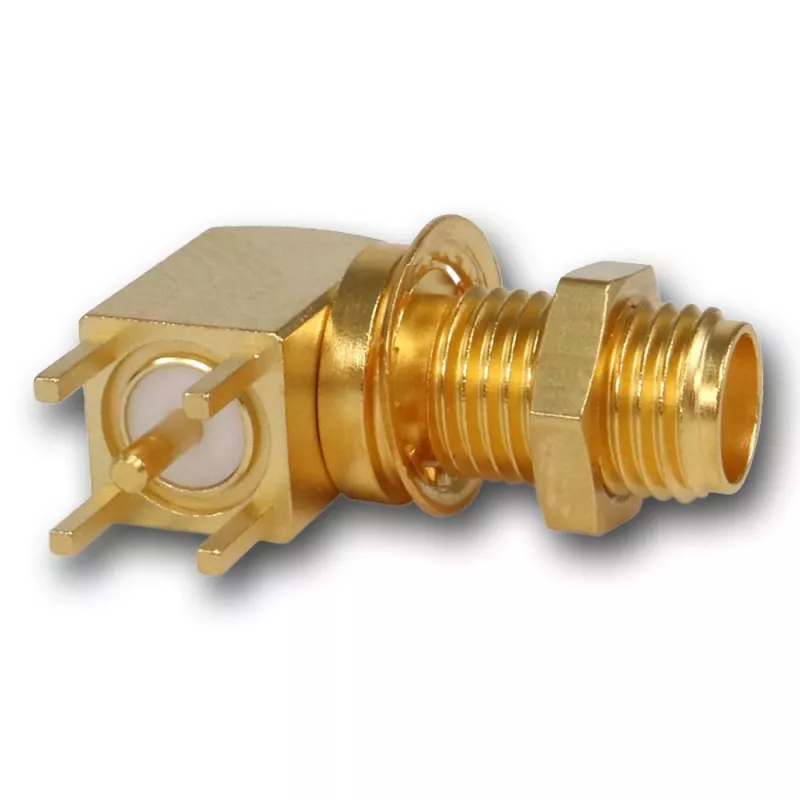

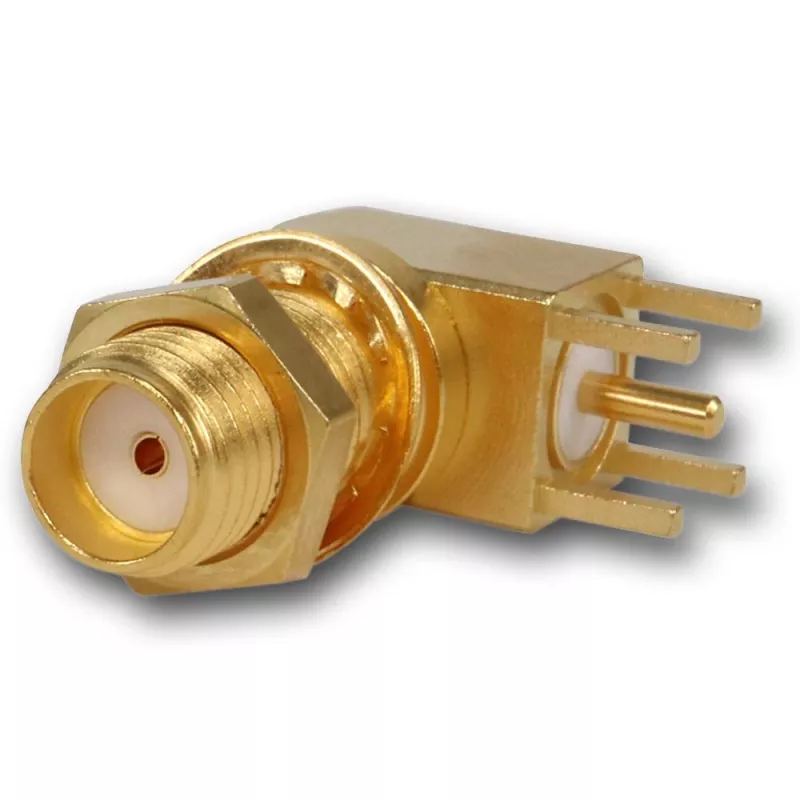

Telegärtner SMA-Winkel-Einbau-Buchse, 50 Ohm, vergoldet, Z25/Z55 J01151A0201Z

HF-Techniker und Funkamateure, die an kompakten Gehäusen oder Antennenpanels arbeiten, benötigen oft eine zuverlässige rechtwinklige SMA-Verbindung, die in die Panelausschnitte Z25 und Z55 von Telegärtner passt. Diese SMA-Buchse bietet einen Lötanschluss und einen vergoldeten Messingkörper für geringe Verluste und Signalintegrität bis 18 GHz.

Wichtige Spezifikationen

• Steckverbinder-Serie: SMA
• Steckverbinder-Typ: Buchse (female)
• Ausrichtung: rechtwinklig
• Montageart: Einbau / Schalttafel
• Anschlussart: Lötanschluss
• Impedanz: 50 Ohm
• Frequenzbereich: DC - 18 GHz
• VSWR: ≤ 1,25 (DC - 18 GHz)
• Körpermaterial: Messing
• Körperbeschichtung: Gold
• Zentralkontaktmaterial: Berylliumkupfer
• Zentralkontaktbeschichtung: Gold
• Isoliermaterial: PTFE
• Betriebstemperatur: -65 °C bis +165 °C
• Steckzyklen: ≥ 500
• Spannungsfestigkeit: 1000 Veff
• Isolationswiderstand: ≥ 5 GΩ
• Montageloch-Typ: D-Ausschnitt
• Montageloch-Durchmesser: 6,4 mm
• Panel-Dicken-Kompatibilität: Z25 / Z55

Warum dieses Produkt wählen

Das rechtwinklige Design spart Platz in engen Gehäusen, während die vergoldeten Kontakte eine gleichbleibende Leistung und Korrosionsbeständigkeit gewährleisten. Mit einem VSWR von 1,25 oder weniger über den gesamten Frequenzbereich bleibt die Signalqualität in anspruchsvollen HF-Anwendungen erhalten.

Ideale Anwendungsfälle

• Panelmontierte HF-Verbindungen in Testgeräten
• Antennendurchführungen an kundenspezifischen Gehäusen
• Kompakte Funk- und Telemetriesysteme

Gut zu wissen

Der Steckverbinder ist für die Panelausschnitte Z25 und Z55 von Telegärtner mit einem D-Ausschnitt-Montageloch von 6,4 mm Durchmesser ausgelegt. Der Lötanschluss bietet eine sichere, dauerhafte Verbindung.
