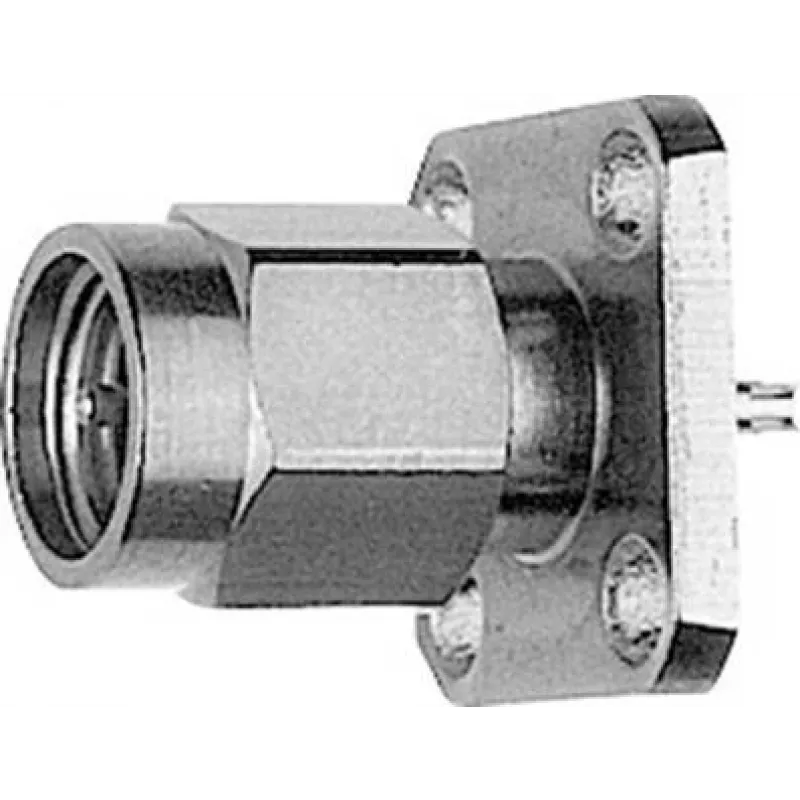

Telegärtner SMA-Einbaubuchse mit Flansch Z29, Gold (Standard) – 5 Stück (J01150A0191)

Diese SMA-Einbaubuchse zeichnet sich durch ihr 4-Loch-Flanschdesign und einen vergoldeten Körper sowie Mittelkontakt aus, was eine zuverlässige Hochfrequenzleistung bis 18 GHz gewährleistet. Sie wird im 5er-Pack geliefert und ist ideal für HF-Anwendungen in der Gehäusemontage, die konstante Impedanz und Langlebigkeit erfordern.

Highlights

• 50 Ohm Impedanz für HF- und Mikrowellensysteme
• Vergoldeter Messingkörper und Berylliumkupfer-Mittelkontakt
• PTFE-Isolator für stabile dielektrische Eigenschaften
• Flanschmontage mit Abmessungen von 12,7 x 12,7 mm und Lochabstand 9,52 mm
• Lötanschluss für sichere Verbindung

Im täglichen Einsatz

Der lötbare Mittelkontakt und die Einbaumontage machen diesen Steckverbinder geeignet für Panelinstallationen, bei denen eine feste, robuste HF-Verbindung benötigt wird. Sein Betriebstemperaturbereich von -65 °C bis +165 °C und 500 Steckzyklen unterstützen den Langzeiteinsatz in anspruchsvollen Umgebungen.

Vollständige Spezifikationen

• Steckverbinder-Serie: SMA
• Steckverbinder-Typ: Buchse (weiblich)
• Montageart: Einbau, 4-Loch-Flansch
• Impedanz: 50 Ohm
• Frequenzbereich: DC bis 18 GHz
• VSWR (max.): 1,35 @ 18 GHz
• Mittelkontakt-Anschluss: Lötanschluss
• Kontaktbeschichtung: Gold
• Körperbeschichtung: Gold
• Isolator-Material: PTFE
• Körper-Material: Messing
• Kontakt-Material: Berylliumkupfer (CuBe2)
• Spannungsfestigkeit: 1000 Veff
• Isolationswiderstand: ≥ 5 GΩ
• Betriebstemperaturbereich: -65 °C bis +165 °C
• Steckzyklen: ≥ 500
• Flanschabmessungen: 12,7 x 12,7 mm
• Befestigungslöcher-Abstand: 9,52 mm
• RoHS-Konformität: Ja
• Verpackungsmenge: 5 Stück

Abschließende Anmerkung

Eine zuverlässige Wahl für Hochfrequenz-Panelverbindungen, die vergoldete Langlebigkeit und konstante 50-Ohm-Leistung bietet.
