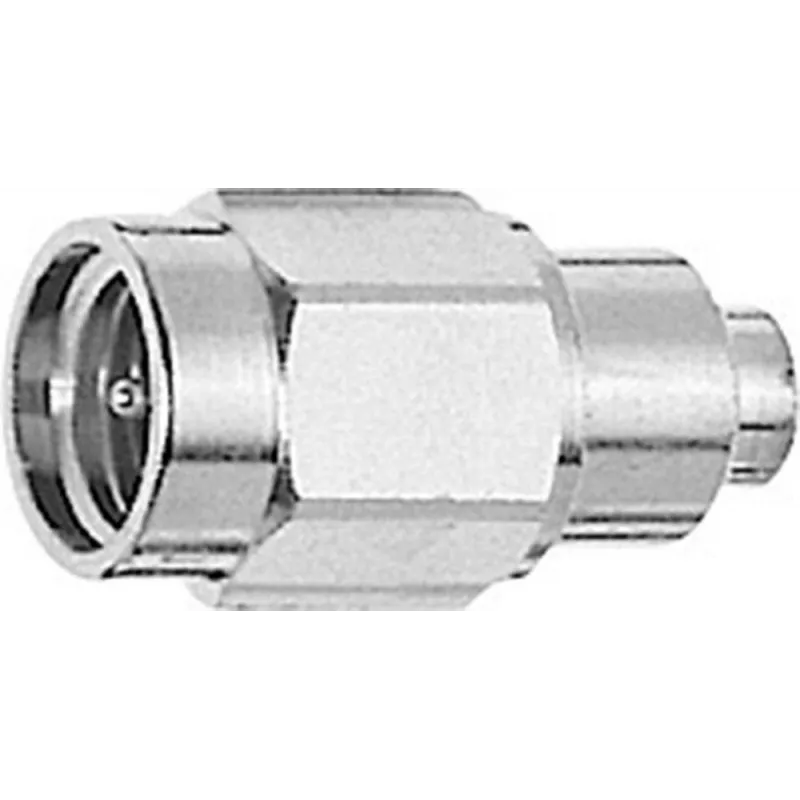

Telegärtner SMA Abschlusswiderstand 1 W, 34 dB / 2 GHz, 23 dB / 6 GHz, Telealloy (J01152A0018)

Dieser SMA-Abschlusswiderstand aus der Telealloy-Serie von Telegärtner bietet eine präzise 50-Ohm-Last für HF-Systeme bis 6 GHz. Mit einer Belastbarkeit von 1 W und einer Rückflussdämpfung von 34 dB bei 2 GHz und 23 dB bei 6 GHz gewährleistet er stabile Signalintegrität in anspruchsvollen Anwendungen.

Highlights

• SMA-Stecker (male), 50 Ohm Impedanz
• Breitbandige Leistung: DC bis 6 GHz
• Niedriges VSWR: ≤1,10 bis 2 GHz, ≤1,20 bis 4 GHz, ≤1,30 bis 6 GHz
• Robuste Konstruktion: Messingkörper mit Vernickelung, vergoldeter Innenleiter, PTFE-Isolator
• Breiter Betriebstemperaturbereich: -55 °C bis +155 °C

Im täglichen Einsatz

Ideal zum Abschluss ungenutzter HF-Ports, für Tests und Kalibrierung in Labor- und Feldumgebungen. Der Widerstandsabschluss absorbiert die Signalleistung und verhindert Reflexionen, die die Systemleistung beeinträchtigen könnten.

Technische Daten

• Steckertyp: SMA-Stecker (male)
• Impedanz: 50 Ohm
• Belastbarkeit: 1 W (CW)
• Frequenzbereich: DC - 6 GHz
• VSWR (DC - 2 GHz): ≤ 1,10
• VSWR (2 - 4 GHz): ≤ 1,20
• VSWR (4 - 6 GHz): ≤ 1,30
• Rückflussdämpfung @ 2 GHz: 34 dB
• Rückflussdämpfung @ 6 GHz: 23 dB
• Körpermaterial: Messing, vernickelt
• Innenleitermaterial: Messing, vergoldet
• Isolator: PTFE
• Betriebstemperatur: -55 °C bis +155 °C

Abschließende Bemerkung

Ein zuverlässiger Hochfrequenzabschluss für professionelle HF-Anwendungen.
