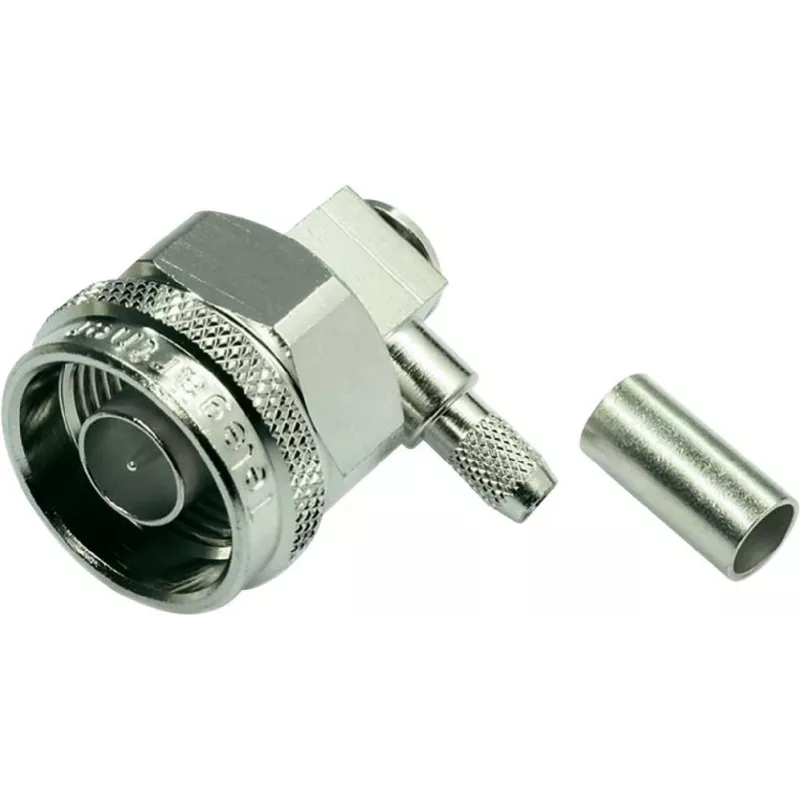

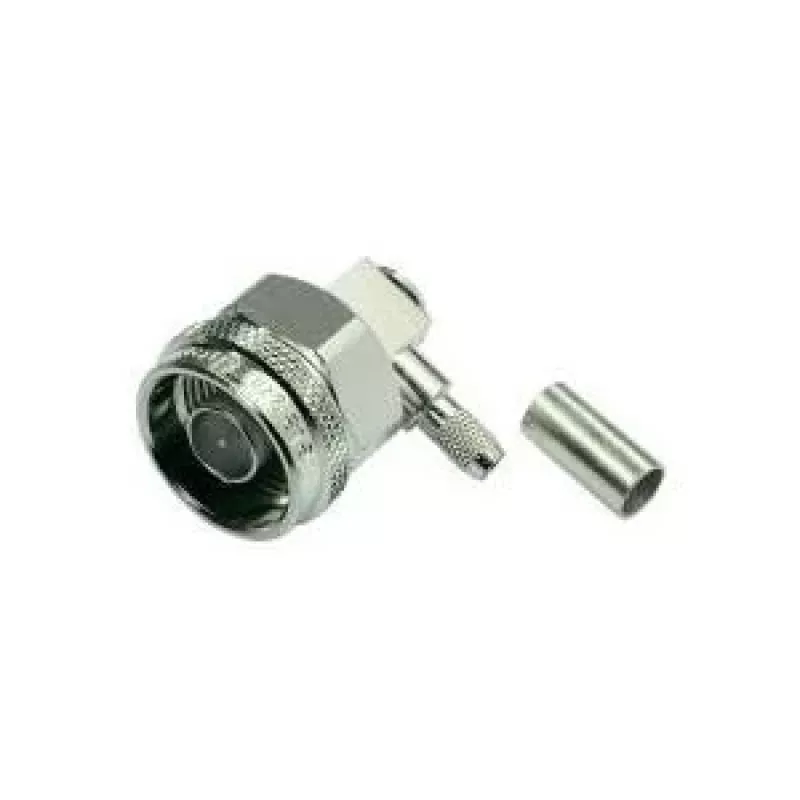

Telegärtner N-Stecker gewinkelt Crimp für RG-223/U, RG-142 B/U (J01020A0036)

Dieser gewinkelte N-Stecker von Telegärtner ist für Koaxialkabel RG-223/U und RG-142 B/U entwickelt und bietet eine platzsparende 90°-Verbindung ohne Kompromisse bei der Signalintegrität. Im Gegensatz zu geraden Steckern, die die Kabelverlegung in engen Gehäusen erschweren, ermöglicht der gewinkelte Körper ein sauberes Kabelmanagement in kompakten Geräten.

Highlights

• Gewinkelter N-Stecker (male) für RG-223/U und RG-142 B/U Kabel
• 50 Ohm Impedanz mit Frequenzbereich DC bis 11 GHz
• Crimp-Außenleiteranschluss; Innenleiter löten oder crimpen
• Vernickeltes Messinggehäuse mit vergoldetem Innenkontakt
• PTFE-Isolator für zuverlässige Leistung von -65°C bis +165°C

Im täglichen Einsatz

Der Stecker ist für die Kabelmontage konzipiert und eignet sich für Anwendungen, bei denen ein gerader Stecker einen übermäßigen Biegeradius oder Platzmangel verursachen würde. Der Crimp-Abschluss am Außenleiter sorgt für eine sichere, wiederholbare Verbindung, während der Innenleiter je nach Montageprozess gelötet oder gecrimpt werden kann.

Technische Daten

• Steckertyp: N-Stecker (male)
• Bauform: gewinkelt
• Impedanz: 50 Ohm
• Frequenzbereich: DC bis 11 GHz
• Spannungsbelastbarkeit (RMS): 1000 V
• Isolationswiderstand: ≥ 5 GΩ
• Kontaktwiderstand (Innenleiter): ≤ 1,5 mΩ
• Kontaktwiderstand (Außenleiter): ≤ 1,0 mΩ
• Gehäusematerial: Messing, vernickelt
• Innenkontaktmaterial: Messing, vergoldet
• Isolator: PTFE
• Betriebstemperatur: -65°C bis +165°C
• Kompatibler Kabel-Dielektrikum-Durchmesser: 2,95 mm
• Kompatibler Kabel-Innenleiter-Durchmesser: 1,0 mm

Abschließende Anmerkung

Ein zuverlässiger gewinkelter N-Stecker für professionelle HF-Montagen mit RG-223/U oder RG-142 B/U Kabel.
