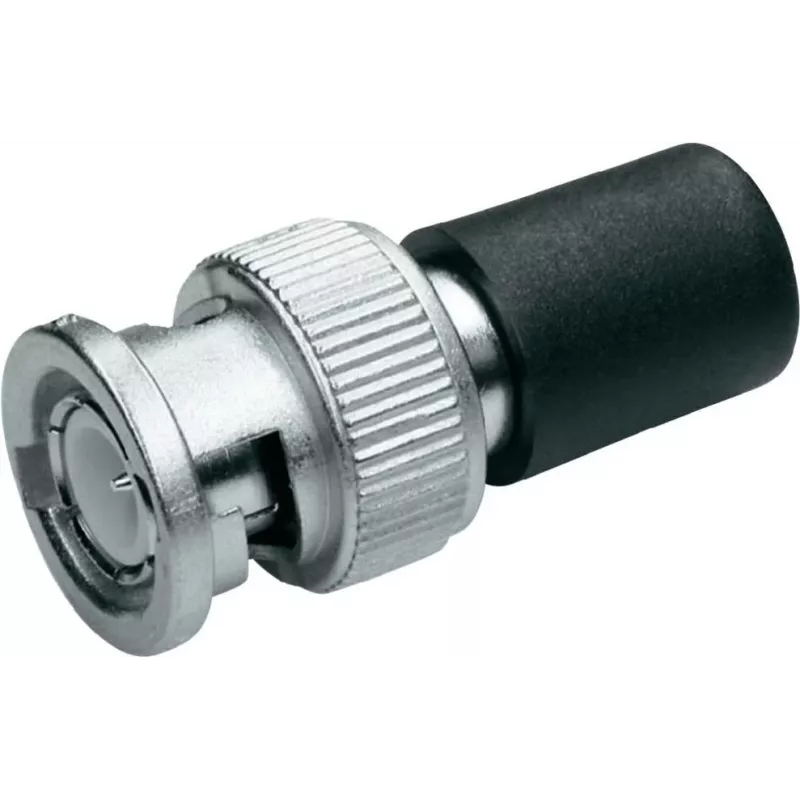

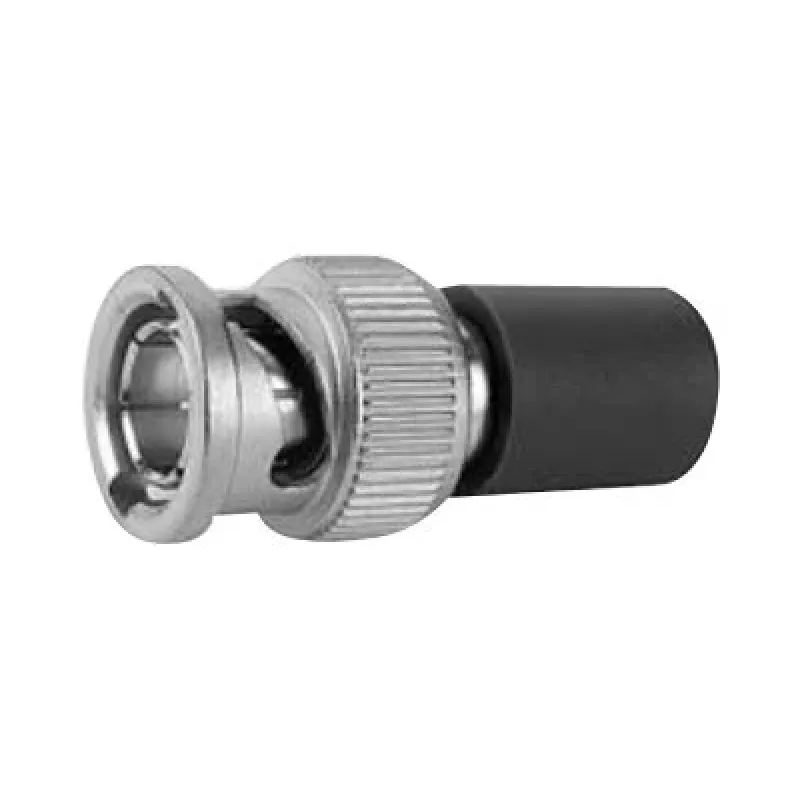

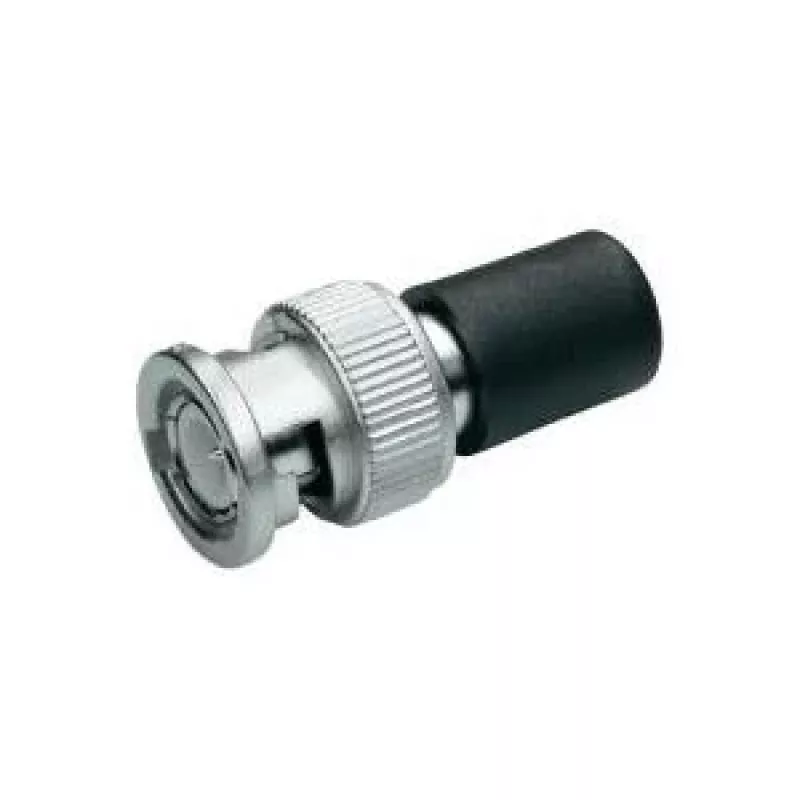

Telegärtner J01006A1373 BNC 93 Ohm Koaxialstecker, Stecker, Crimp/Löt, vernickeltes Messing

Sichere zuverlässige Signalverbindungen in 93-Ohm-Koaxialsystemen mit diesem Präzisions-BNC-Stecker von Telegärtner. Entwickelt für die Kabelmontage an RG-179-, RG-179B/U-, RG-187- und RG-187A/U-Kabeln, bietet er eine stabile Schnittstelle für professionelle HF-Anwendungen bis 1 GHz.

Für wen ist es geeignet

Netzwerkingenieure, HF-Techniker und Elektronikprofis, die einen zuverlässigen, hochwertigen BNC-Stecker für kundenspezifische Kabelkonfektionen in Rundfunk-, Telekommunikations- oder Instrumentierungsumgebungen benötigen.

Hauptmerkmale

• BNC-Stecker mit 93 Ohm Impedanz für angepasste Übertragungsleitungen.
• Gerade Bauform für Inline-Kabelabschluss.
• Crimp-Außenferrule und Löt-Innenkontakt für dauerhafte, verlustarme Verbindungen.
• Vernickeltes Messinggehäuse und vergoldeter Innenkontakt für Korrosionsbeständigkeit und Leitfähigkeit.
• PTFE-Isolator gewährleistet geringen dielektrischen Verlust und hohe Temperaturstabilität.
• Unterstützt Kabeldielektrikum-Durchmesser von 2,8 mm.
• Betrieb von DC bis 1 GHz mit 500 V RMS Spannungsfestigkeit.
• Weiter Temperaturbereich von -55 °C bis +155 °C.

Spezifikationen

• Steckverbinder-Serie: BNC
• Impedanz: 93 Ohm
• Geschlecht: Stecker
• Bauform: Gerade
• Montageart: Kabelmontage
• Anschlussmethode: Crimp (Außen), Löt (Innen)
• Kompatible Kabelgruppen: RG-179, RG-179B/U, RG-187, RG-187A/U
• Kabeldielektrikum-Durchmesser: 2,8 mm
• Gehäusematerial: Messing
• Gehäuseoberfläche: Vernickelt
• Kontaktmaterial: Messing
• Kontaktoberfläche: Gold (0,5 µm)
• Isolator-Material: PTFE
• Frequenzbereich: DC bis 1 GHz
• Spannungsfestigkeit: 500 V (RMS)
• Prüfspannung: 1500 V (RMS)
• Isolationswiderstand: ≥ 5 GΩ
• Betriebstemperatur: -55 °C bis +155 °C
• Normkonformität: IEC 60169-8, MIL-STD-348
• RoHS-konform: Ja

Tipps

Verwenden Sie das passende Crimpwerkzeug und Einsatz für die Ferrulengröße, um eine sichere, zuverlässige Verbindung zu gewährleisten. Überprüfen Sie vor der Montage, ob die Kabelabmessungen dem angegebenen Dielektrikum-Durchmesser entsprechen.
