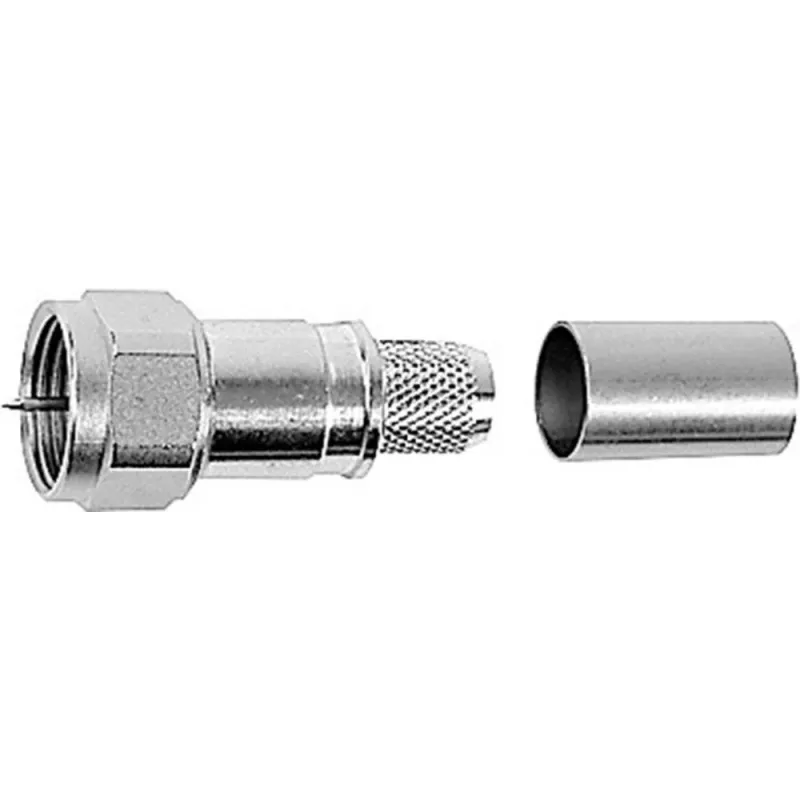

Telegärtner F-Stecker, gerade, 75 Ohm, Crimp/Schraub, vernickeltes Messing, für RG59/RG6 J01600A0009

Koaxialkabel-Installationen versagen, wenn Steckverbinder sich lösen, korrodieren oder Signale reflektieren. Der Telegärtner J01600A0009 F-Stecker löst dieses Problem mit einem Crimp- und Schraubdesign, das auf RG59- oder RG6-Kabel sicher einrastet und eine Impedanz von 75 Ohm von DC bis 1 GHz hält.

Für wen ist es geeignet

Satelliten- und Kabel-TV-Installateure, Antennenbauer und Netzwerktechniker, die einen zuverlässigen, im Feld konfektionierbaren F-Stecker für Breitband-Koaxialleitungen benötigen.

Hauptmerkmale

• Gerader F-Stecker (male) für standardmäßige 75-Ohm-Koaxialsysteme
• Kompatibel mit Kabeltypen RG59 und RG6
• Innenleiter: Schraubanschluss; Außenleiter: Crimp für sicheren Halt
• Vernickeltes Messinggehäuse und Innenleiter korrosionsbeständig
• PTFE-Isolator erhält die Signalintegrität über den gesamten Frequenzbereich
• VSWR ≤ 1,2 bei 1 GHz für minimalen Reflexionsverlust
• Betriebstemperaturbereich: -40°C bis +85°C

Spezifikationen

• Steckverbindertyp: F-Stecker (male)
• Steckverbinderdesign: gerade
• Impedanz: 75 Ω
• Frequenzbereich: DC – 1 GHz
• Kabelkompatibilität: RG59, RG6
• Montageart: Kabelmontage
• Innenleiteranschluss: Schraubanschluss
• Außenleiteranschluss: Crimp
• Gehäusematerial: Messing, vernickelt
• Innenleitermaterial: Messing
• Isolatormaterial: PTFE
• VSWR: ≤ 1,2 bei 1 GHz
• Kontaktwiderstand (innen): ≤ 20 mΩ
• Kontaktwiderstand (außen): ≤ 5 mΩ
• Isolationswiderstand: ≥ 5 GΩ
• Prüfspannung: 1,5 kVeff / 50 Hz
• Betriebstemperatur: -40°C bis +85°C
• Lebensdauer: ≥ 500 Steckzyklen

Tipps

Verwenden Sie eine geeignete Crimpzange für RG59/RG6, um eine gasdichte Außenleiterverbindung zu gewährleisten. Für den Außenbereich bringen Sie eine wetterfeste Tülle oder Dichtmasse über dem Steckergehäuse an.
