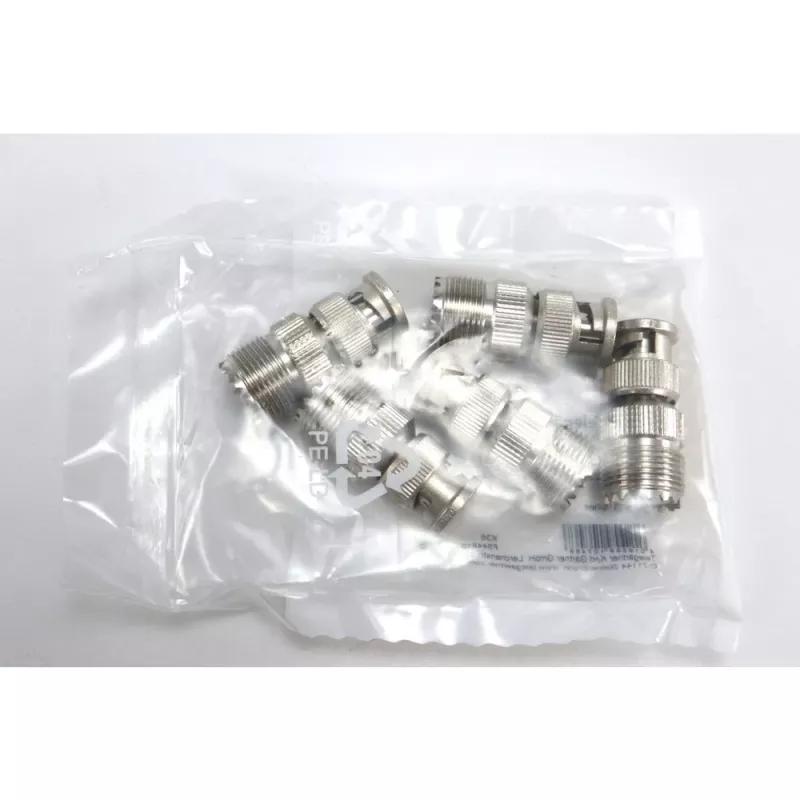

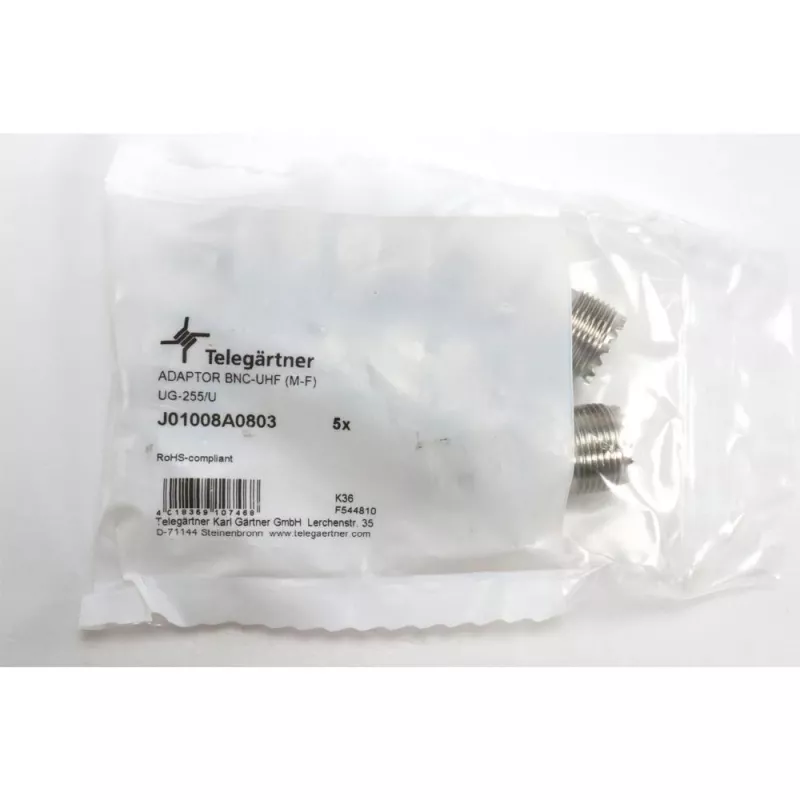

Telegärtner BNC-Stecker auf UHF-Buchse Koaxialadapter J01008A0803

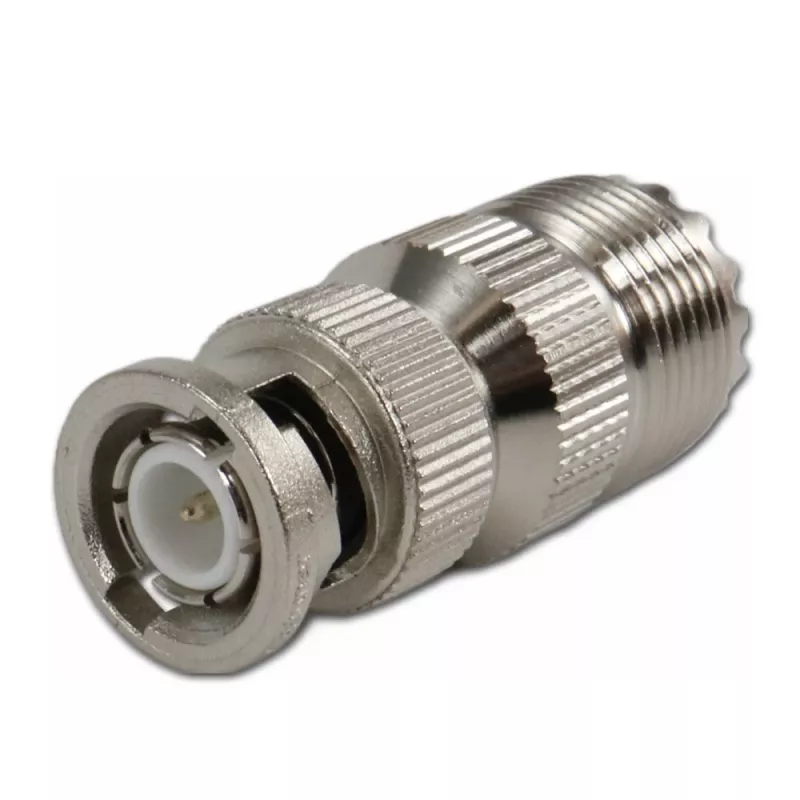

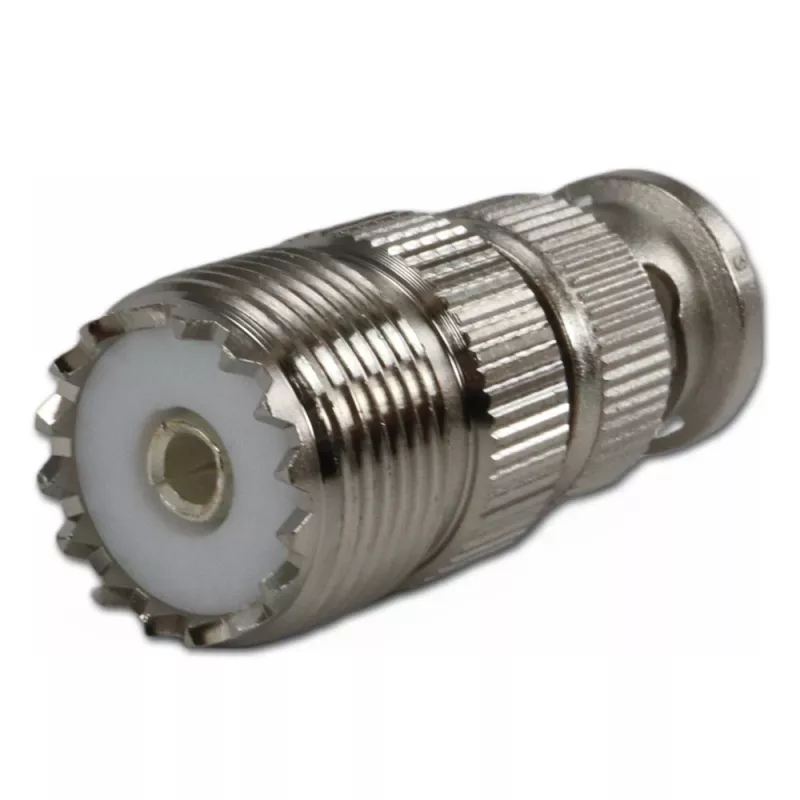

Der Telegärtner J01008A0803 ist ein Koaxialadapter, der von einem BNC-Stecker auf eine UHF-Buchse übergeht und die Verbindung zwischen Geräten mit unterschiedlichen HF-Steckverbindertypen ermöglicht. Sein vernickeltes Messinggehäuse und die vergoldeten Berylliumkupfer-Kontakte gewährleisten eine zuverlässige Signalübertragung in professionellen HF-Anwendungen.

Highlights

• BNC-Stecker auf UHF-Buchse Konfiguration
• 50 Ω Impedanz auf der BNC-Seite
• Frequenzbereich bis 300 MHz
• Langlebiges vernickeltes Messinggehäuse
• Vergoldeter Innenkontakt für niedrigen Widerstand

Im täglichen Einsatz

Dieser gerade Adapter eignet sich für Testaufbauten, Rundfunkinstallationen und HF-Wartungsarbeiten, bei denen BNC- und UHF-Schnittstellen verbunden werden müssen. Der PTFE-Isolator sorgt für stabile Leistung über den Betriebstemperaturbereich von -40°C bis +85°C, und der Steckverbinder ist für 500 Steckzyklen ausgelegt.

Technische Daten

• Anschluss A: BNC-Stecker (männlich)
• Anschluss B: UHF-Buchse (weiblich)
• Bauform: gerade
• Impedanz: 50 Ω
• Frequenzbereich: DC bis 300 MHz
• Gehäusematerial: Messing
• Gehäuseoberfläche: vernickelt
• Kontaktmaterial: Berylliumkupfer
• Kontaktoberfläche: vergoldet
• Isoliermaterial: PTFE
• Spannungsfestigkeit: 1,5 kVeff
• Isolationswiderstand: ≥ 5 GΩ
• Innenkontaktwiderstand: ≤ 1,5 mΩ
• Außenkontaktwiderstand: ≤ 1 mΩ
• Betriebstemperatur: -40°C bis +85°C
• Steckzyklen: 500

Abschließende Anmerkung

Die Präzisionsfertigung von Telegärtner gewährleistet konstante Impedanz und geringe Verluste, was diesen Adapter zu einer zuverlässigen Wahl für professionelle HF-Verbindungen macht.
