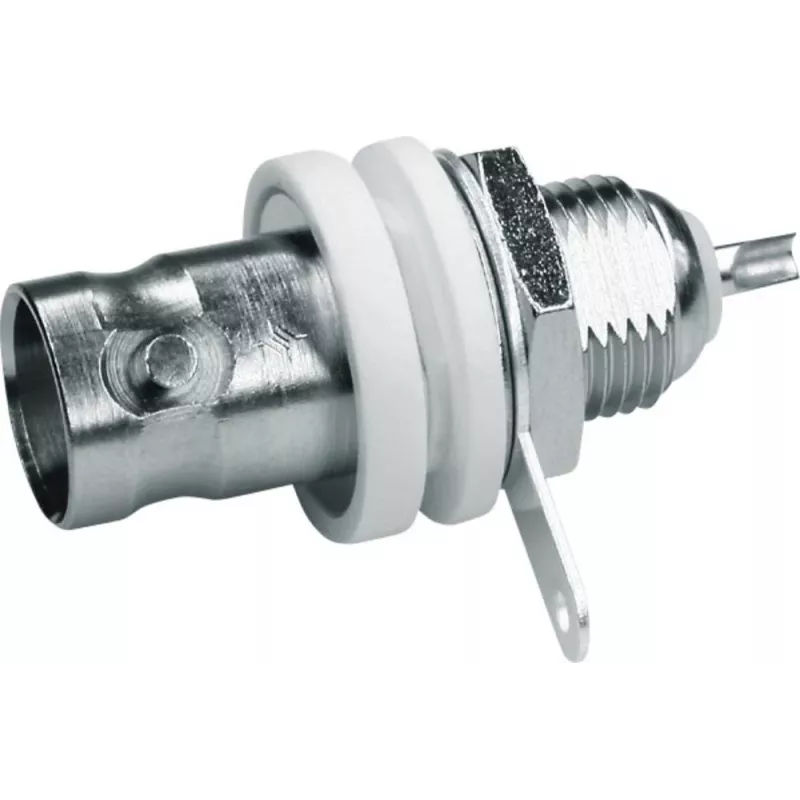

Telegärtner BNC-Einbaubuchse, isoliert 75 Ohm, weiße Isolierscheiben, 1 Stück (J01003B1286)

Für HF-Techniker und Rundfunktechniker, die 75-Ohm-Koaxialleitungen an Patchpanels oder Gerätegehäusen abschließen, bietet diese Telegärtner BNC-Einbaubuchse einen masseisolierten Verbindungspunkt. Die weißen Isolierscheiben trennen den Steckerkörper vom Panel und verhindern Masseschleifen in empfindlichen Video- oder Datenkreisen.

Hauptspezifikationen

• Steckertyp: BNC-Buchse (weiblich)
• Impedanz: 75 Ohm
• Montage: Einbau / Panelmontage
• Isolierung: isoliert (masseisoliert)
• Isolierscheiben: enthalten (weiß)
• Kontaktbeschichtung: Gold
• Körperbeschichtung: Nickel
• Dielektrikum: PTFE
• Körpermaterial: Messing
• Kontaktmaterial: Messing
• Frequenzbereich: DC bis 1 GHz
• Spannungsfestigkeit: 500 Vrms max.
• Isolationswiderstand: ≥ 5 GΩ
• Innenleiterwiderstand: ≤ 1,5 mΩ
• Außenleiterwiderstand: ≤ 1,0 mΩ
• Betriebstemperatur: -40°C bis +85°C
• Anschluss: Löten (Innenleiter)
• Verpackungsmenge: 1 Stück

Warum dieses Produkt wählen

Das isolierte Design verhindert Masseschleifen, und das PTFE-Dielektrikum gewährleistet geringe Verluste bis 1 GHz. Vergoldete Kontakte erhalten die Signalintegrität über wiederholte Steckzyklen.

Ideale Anwendungsfälle

• Rundfunk-Video-Patchpanels
• Telekommunikations-Geräteschnittstellen
• Test- und Messaufbauten

Gut zu wissen

Dieser Stecker wird einzeln verkauft. Der Innenleiter muss zum Anschluss verlötet werden.
