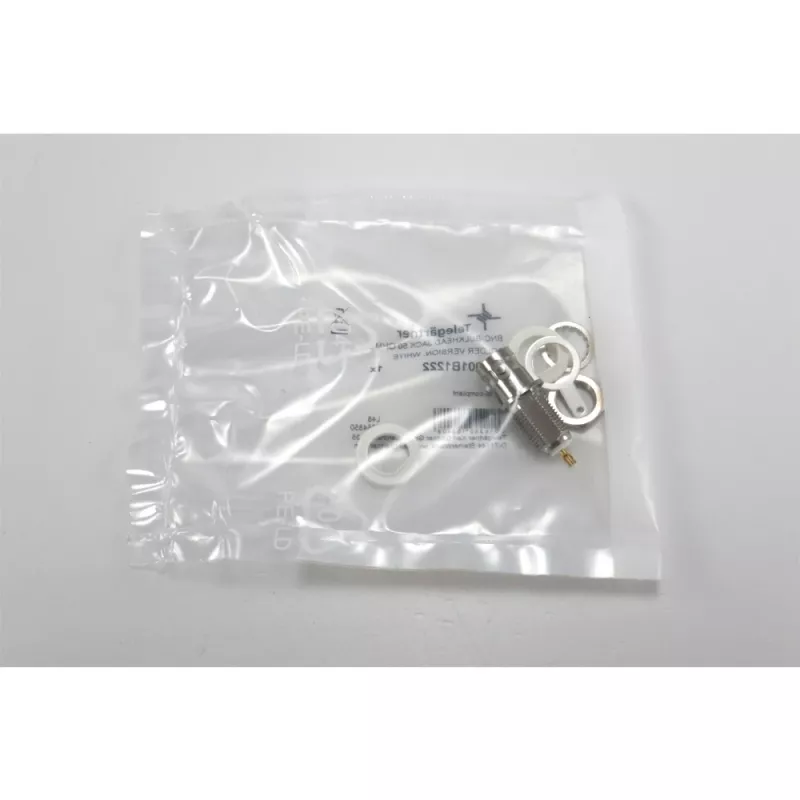

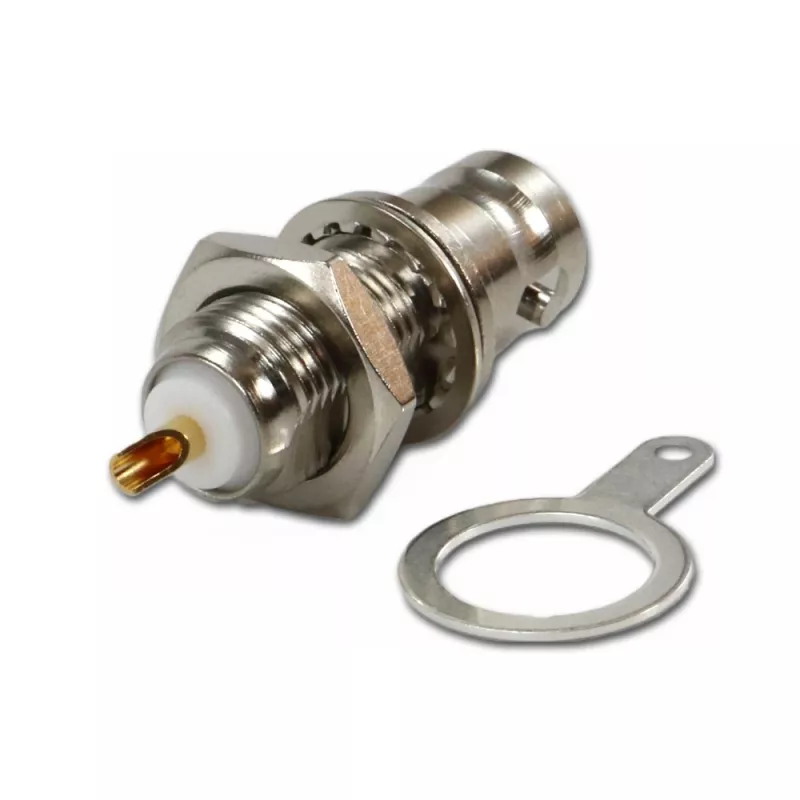

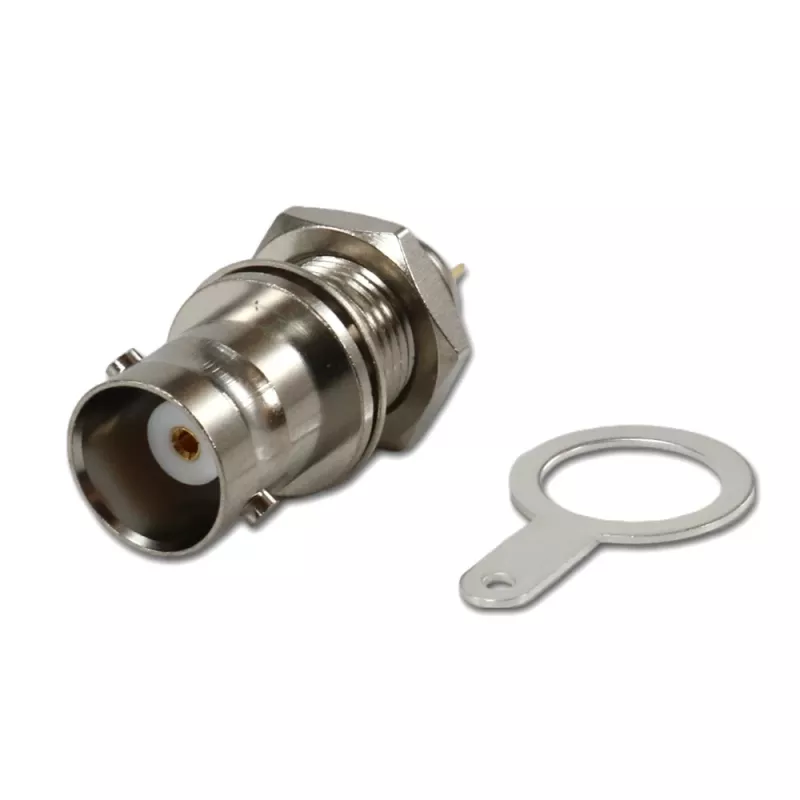

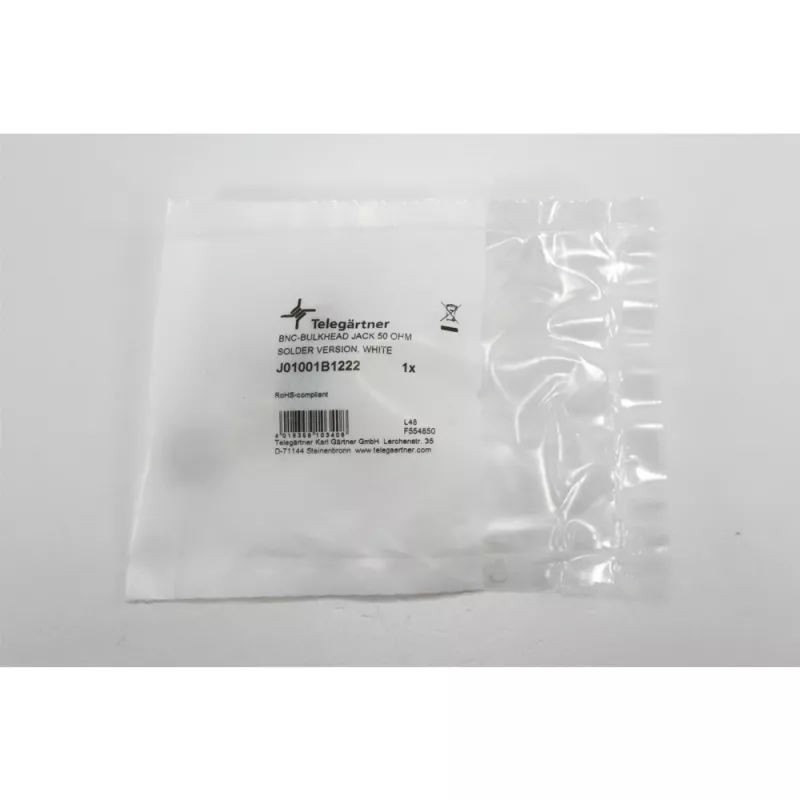

Telegärtner BNC-Einbaubuchse, isoliert 50 Ohm, weiße Isolierscheiben, Z03 (J01001B1222)

HF-Verbindungen an Metallpaneelen leiden häufig unter Masseschleifen und Signalstörungen. Die Telegärtner BNC-Einbaubuchse löst dieses Problem, indem sie den Steckerkörper von der Montagefläche isoliert und unerwünschte Massepfade unterbricht, während eine stabile 50-Ohm-Impedanz erhalten bleibt. Die mitgelieferten weißen Isolierscheiben sorgen für die Isolierung, wodurch diese Buchse für empfindliche Messaufbauten und Broadcast-Installationen geeignet ist.

Für wen ist es geeignet

Techniker und Ingenieure, die HF-Geräte, Patchpanels oder Testvorrichtungen bauen oder reparieren, bei denen eine panelmontierte BNC-Buchse mit elektrischer Isolierung erforderlich ist.

Hauptmerkmale

• BNC-Buchse (female) zur Panelmontage
• Isoliertes Design mit weißen Isolierscheiben
• 50-Ohm-Impedanz für Standard-HF-Anwendungen
• Lötanschluss für sichere Verbindungen
• Vergoldeter Innenkontakt und vernickeltes Messinggehäuse
• PTFE-Dielektrikum für geringe Verluste und hohe Temperaturstabilität
• Frequenzbereich DC bis 4 GHz
• Spannungsbelastbarkeit 500 V RMS
• Betriebstemperatur -55°C bis +155°C
• RoHS-konform

Spezifikationen

• Steckertyp: BNC
• Geschlecht: Buchse (female)
• Impedanz: 50 Ohm
• Montageart: Panelmontage
• Isolierung: Isoliert
• Isolierscheiben: Ja, weiß
• Anschlussart: Lötanschluss
• Kontaktbeschichtung: Gold (Innenkontakt)
• Gehäusebeschichtung: Nickel
• Gehäusematerial: Messing
• Dielektrikum: PTFE
• Frequenzbereich: DC bis 4 GHz
• Spannungsbelastbarkeit: 500 V RMS
• Temperaturbereich: -55°C bis +155°C
• Serie/Bezeichnung: Z03
• Verpackungsmenge: 1 Stück

Tipps

Achten Sie bei der Installation darauf, dass die Isolierscheiben korrekt auf beiden Seiten des Panels positioniert sind, um die Isolierung aufrechtzuerhalten. Verwenden Sie ein geeignetes Drehmoment für die Montagemutter, um das PTFE-Dielektrikum nicht zu beschädigen. Für beste Signalintegrität verwenden Sie hochwertiges 50-Ohm-Koaxialkabel und geeignete Löttechniken.
