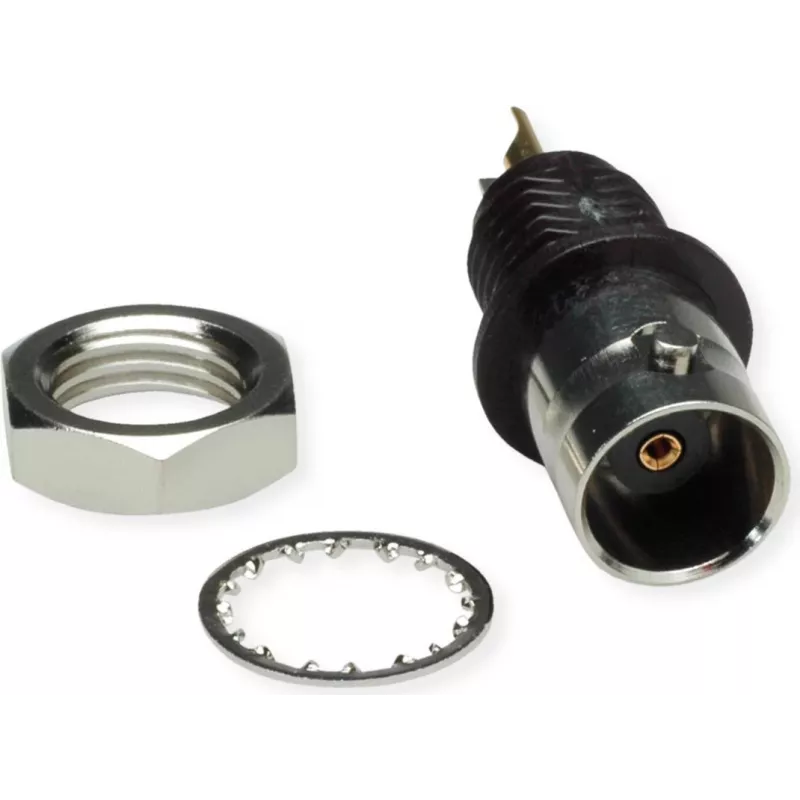

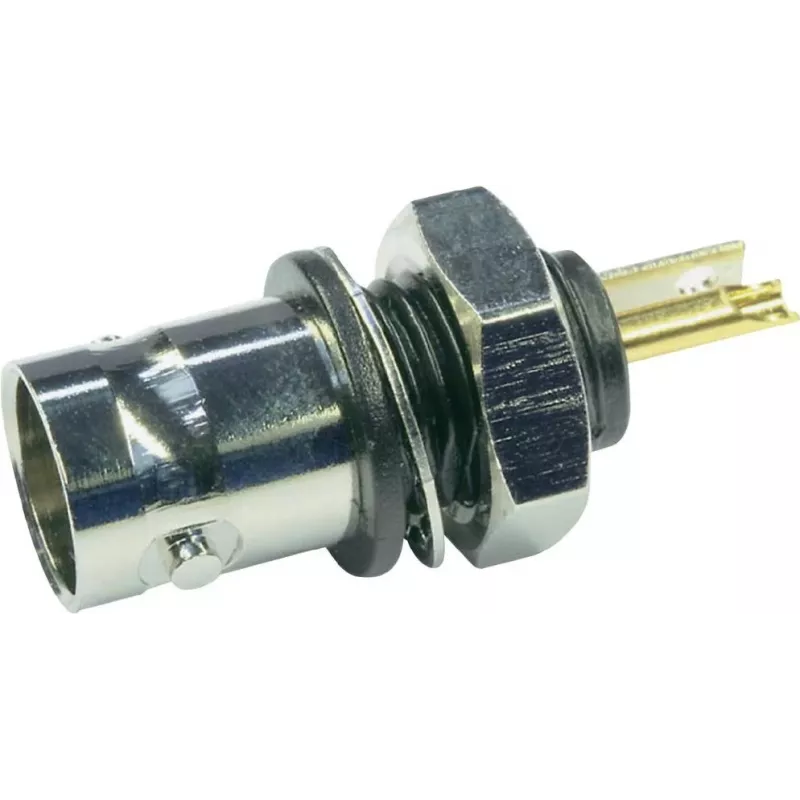

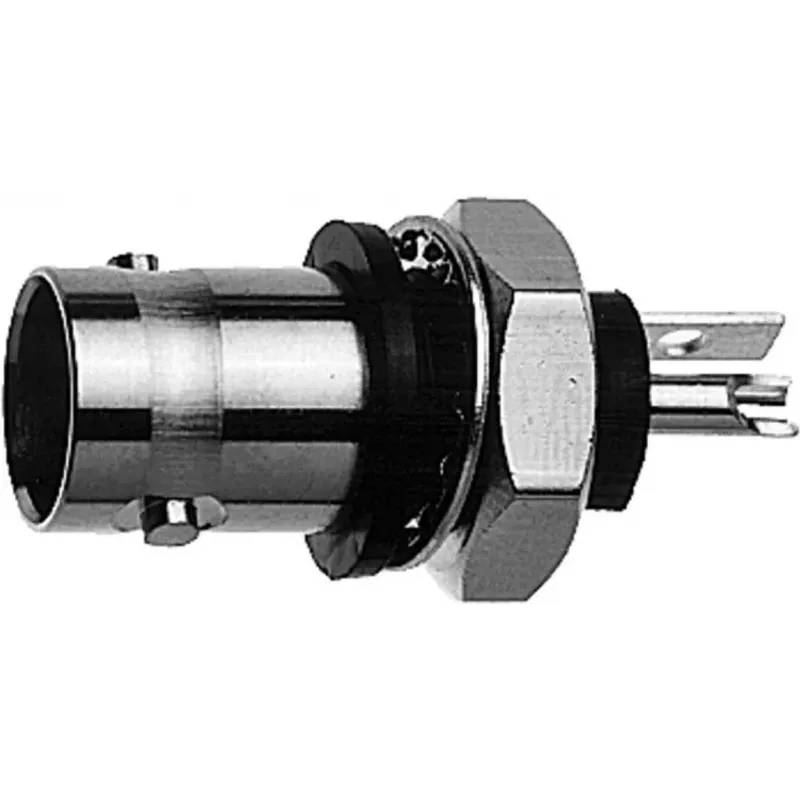

Telegärtner BNC-Einbaubuchse, isoliert 50 Ohm, schwarzer Isolierflansch, vergoldete Kontakte, 4 GHz, 1 Stk.

Diese BNC-Einbaubuchse zeichnet sich durch ihre isolierte Panelmontage und den schwarzen Isolierflansch aus, die eine elektrische Trennung vom Chassis gewährleisten und gleichzeitig eine sichere 50-Ohm-Verbindung aufrechterhalten. Der vergoldete Innenkontakt und der vernickelte Messingkörper sorgen für zuverlässige Signalintegrität bis 4 GHz.

Highlights

• Isoliertes Einbaudesign mit schwarzem Isolierflansch
• 50 Ohm Impedanz für HF-Anwendungen
• Vergoldeter Innenkontakt für niedrigen Widerstand
• Breiter Frequenzbereich von DC bis 4 GHz
• PTFE-Isolator für Hochtemperaturleistung

Im täglichen Einsatz

Ideal für panelmontierte Koaxialverbindungen in Testgeräten, Kommunikationssystemen und industrieller Elektronik. Der Isolierflansch verhindert Masseschleifen und ermöglicht floating Schirmkonfigurationen. Mit einem Montagelochdurchmesser von 12,7 mm und einer maximalen Panelstärke von 3,2 mm passt er in Standard-Einbauausschnitte. Der Steckverbinder übersteht über 500 Steckzyklen und gewährleistet so eine lange Lebensdauer.

Technische Daten

• Steckverbindertyp: BNC-Buchse (weiblich)
• Impedanz: 50 Ohm
• Montageart: Einbau / Panelmontage, isoliert
• Flanschfarbe: Schwarz
• Kontaktbeschichtung: Gold über Nickel
• Körperbeschichtung: Nickel
• Körpermaterial: Messing
• Isoliermaterial: PTFE
• Frequenzbereich: DC bis 4 GHz
• VSWR: ≤ 1,2 @ 3 GHz
• Spannungsfestigkeit: 1500 Veff
• Isolationswiderstand: ≥ 5 GΩ
• Innenkontaktwiderstand: ≤ 1,5 mΩ
• Außenkontaktwiderstand: ≤ 1,0 mΩ
• Betriebstemperaturbereich: -55 °C bis +155 °C
• Steckzyklen: ≥ 500
• Montagelochdurchmesser: 12,7 mm (0,5 Zoll)
• Max. Panelstärke: 3,2 mm

Abschließende Bemerkung

Telegärtner-Qualität mit präziser HF-Leistung für professionelle Installationen.
