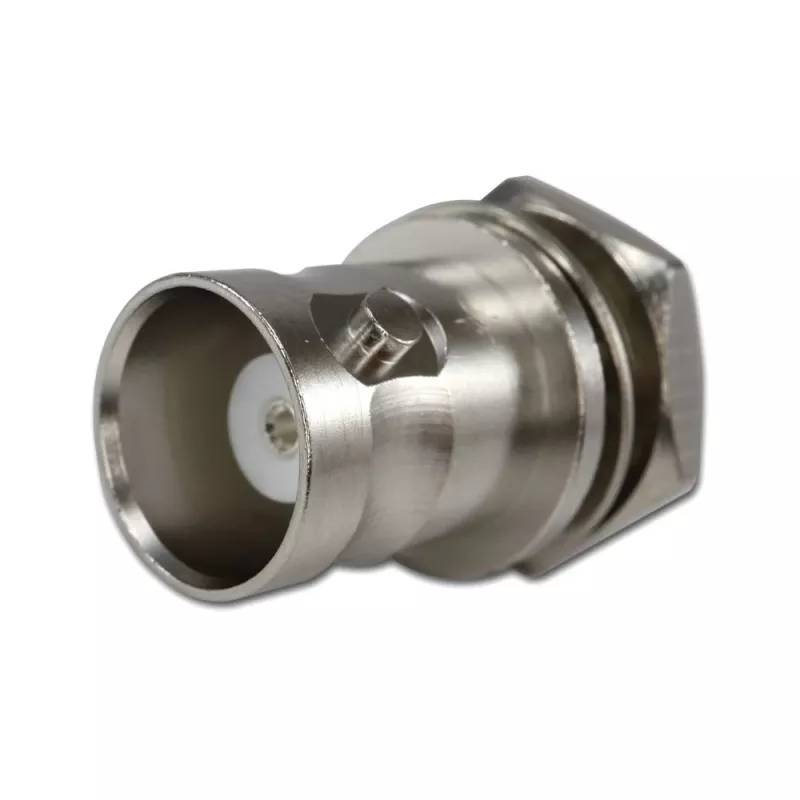

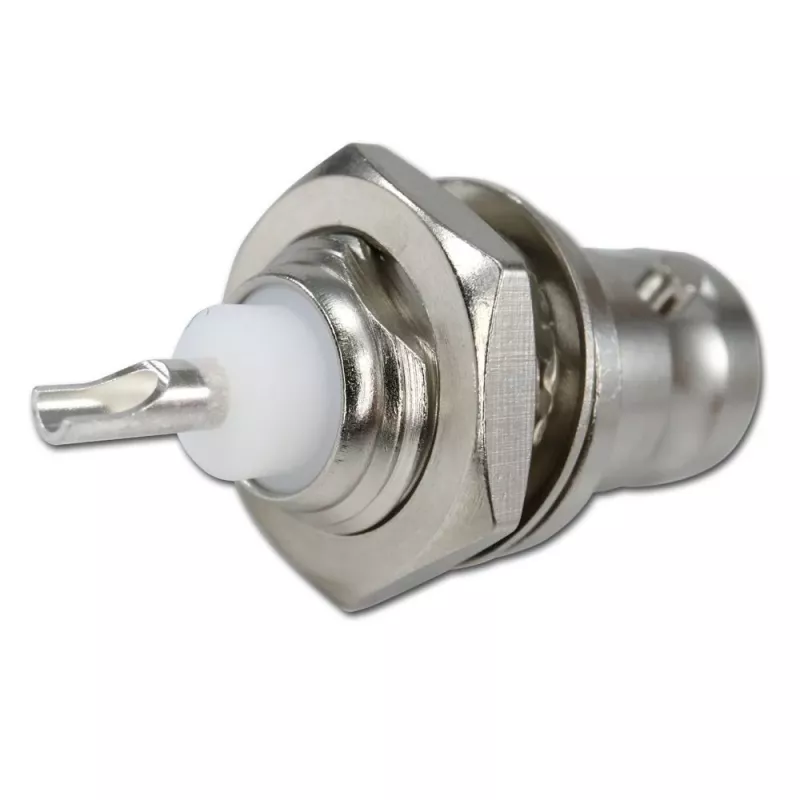

Telegärtner BNC-Einbaubuchse 50 Ohm, versilberter Innenleiter, UG-1094/U (J01001B0615Z)

DC bis 4 GHz Frequenzbereich in einer BNC-Einbaubuchse mit versilbertem Innenkontakt – die Telegärtner J01001B0615Z liefert verlustarme HF-Verbindungen, wo es darauf ankommt.

Überblick

Diese 50-Ohm-BNC-Einbaubuchse (UG-1094/U) ist für zuverlässige Koaxialabschlüsse in professionellen Installationen konzipiert. Das Gehäuse besteht aus vernickeltem Messing, der Innenleiter aus versilbertem Messing und der Isolator aus PTFE, was eine stabile Impedanz und minimale Signalverschlechterung über den Nennfrequenzbereich gewährleistet.

Herausragende Merkmale

• Breiter Betriebstemperaturbereich von -65°C bis +165°C
• Hoher Isolationswiderstand ≥ 5000 MΩ
• Niedriger Kontaktwiderstand: innen ≤ 1,5 mΩ, außen ≤ 1,0 mΩ
• Spannungsfestigkeit 1500 V RMS
• RoHS-konform

Technische Details

• Steckverbinder-Serie: BNC
• Steckverbinder-Typ: Buchse (female)
• Montageart: Einbau / Panelmontage
• Impedanz: 50 Ohm
• Normbezeichnung: UG-1094/U
• Innenleiter-Material: Messing, versilbert
• Außenleiter/Gehäuse-Material: Messing, vernickelt
• Isolator-Material: PTFE
• Anschlussart (Mittenkontakt): Löten
• Frequenzbereich: DC bis 4 GHz
• Spannungsnennwert: 500 V RMS
• Verpackungsmenge: 1 Stück

Unser Urteil

Eine Präzisions-BNC-Einbaubuchse für anspruchsvolle HF-Anwendungen, mit Versilberung und PTFE-Isolierung für langfristige Leistung.
