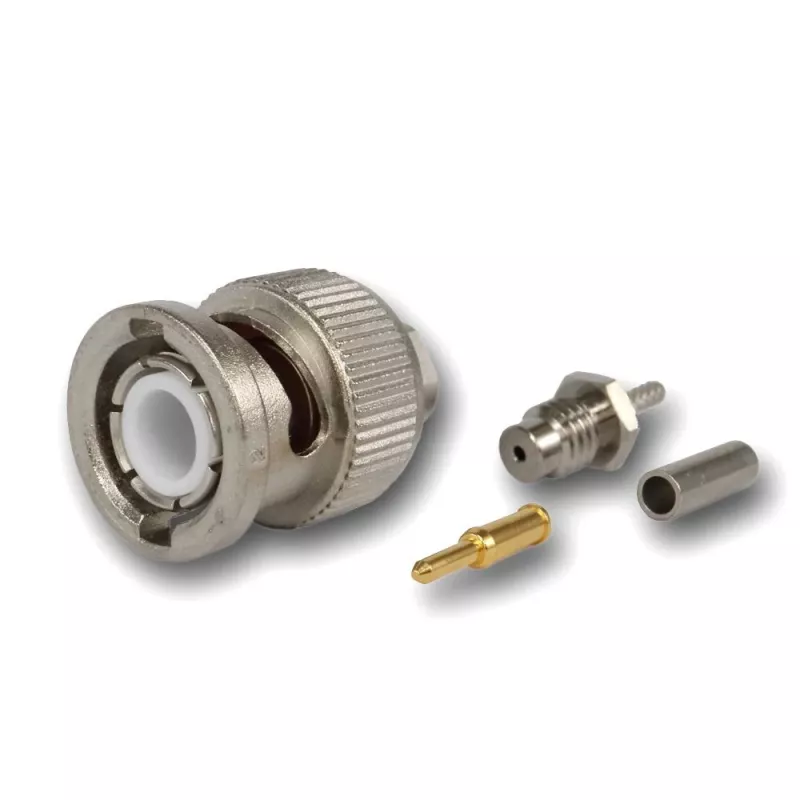

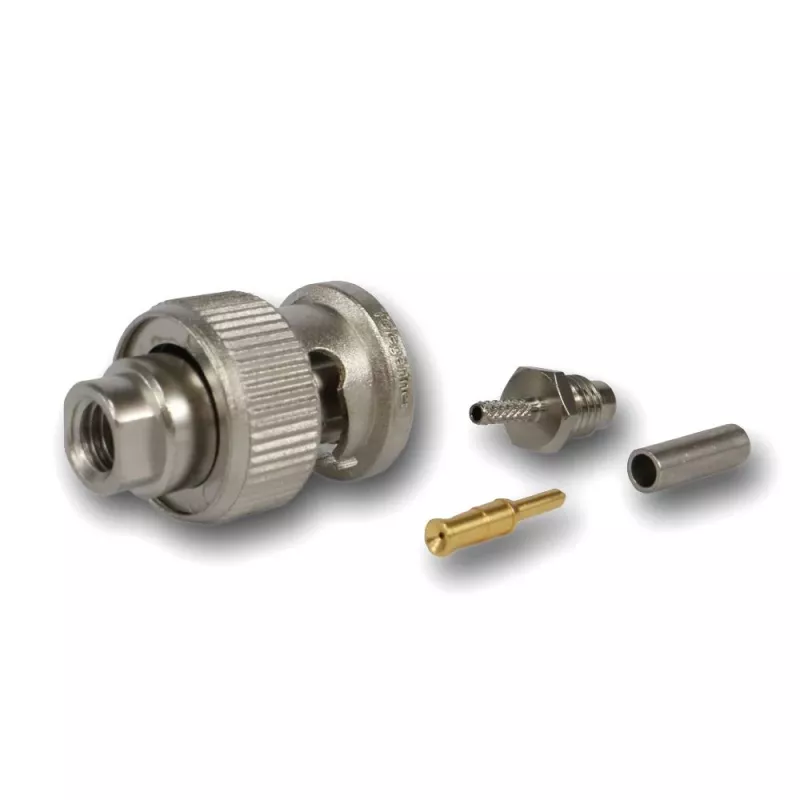

Telegärtner BNC Crimpstecker 50 Ohm für RG-178 B/U, gerade, vernickelt/vergoldet, 1 Stk.

Koaxiale Verbindungen auf engstem Raum erfordern einen Steckverbinder, der zuverlässig auf Miniaturkabel crimpt, ohne die Signalintegrität zu beeinträchtigen. Der Telegärtner BNC Crimpstecker (Modell 100027456) ist genau dafür gebaut: ein professioneller BNC-Stecker mit 50 Ohm Impedanz, entwickelt für RG-178 B/U Kabel. Seine gerade Bauform und Crimp/Crimp-Anschluss gewährleisten eine sichere, reproduzierbare Verbindung in HF-Anwendungen bis 4 GHz.

Für wen ist er geeignet

HF-Techniker, Netzwerkinstallateure und Elektronikprofis, die einen zuverlässigen BNC-Steckverbinder für dünnes Koaxialkabel in Mess-, Telekommunikations- oder Broadcast-Umgebungen benötigen. Er eignet sich für alle, die RG-178 B/U Kabel mit Standard-Crimpwerkzeugen konfektionieren.

Hauptmerkmale

• BNC-Stecker (male), gerade Ausführung
• 50 Ohm Impedanz für HF-Signalintegrität
• Crimp-Anschluss für Innenleiter und Schirm
• Kompatibel mit RG-178 B/U Kabel (Kabelgruppe G03)
• Vernickeltes Messinggehäuse, vergoldeter Innenkontakt
• PTFE-Dielektrikum für stabile Leistung
• Frequenzbereich DC bis 4 GHz, VSWR ≤ 1,25
• Betriebstemperatur -55 °C bis +155 °C
• ≥ 500 Steckzyklen

Spezifikationen

• Steckverbindertyp: BNC
• Geschlecht: Stecker (male)
• Bauform: gerade
• Impedanz: 50 Ohm
• Anschluss: Crimp / Crimp
• Kabelgruppe: G03 (RG-178 B/U)
• Gehäusematerial: Messing, vernickelt
• Innenkontakt: Messing, vergoldet
• Dielektrikum: PTFE
• Frequenzbereich: DC bis 4 GHz
• VSWR: ≤ 1,25
• Isolationswiderstand: ≥ 5 GΩ
• Spannungsfestigkeit: 500 V (rms)
• Betriebstemperatur: -55 °C bis +155 °C
• Steckzyklen: ≥ 500

Tipps

Verwenden Sie ein für RG-178 B/U kalibriertes Crimpwerkzeug, um den spezifizierten VSWR und die mechanische Retention zu erreichen. Der vergoldete Innenkontakt ist korrosionsbeständig, was diesen Steckverbinder für langfristige Installationen in kontrollierten Umgebungen geeignet macht.
