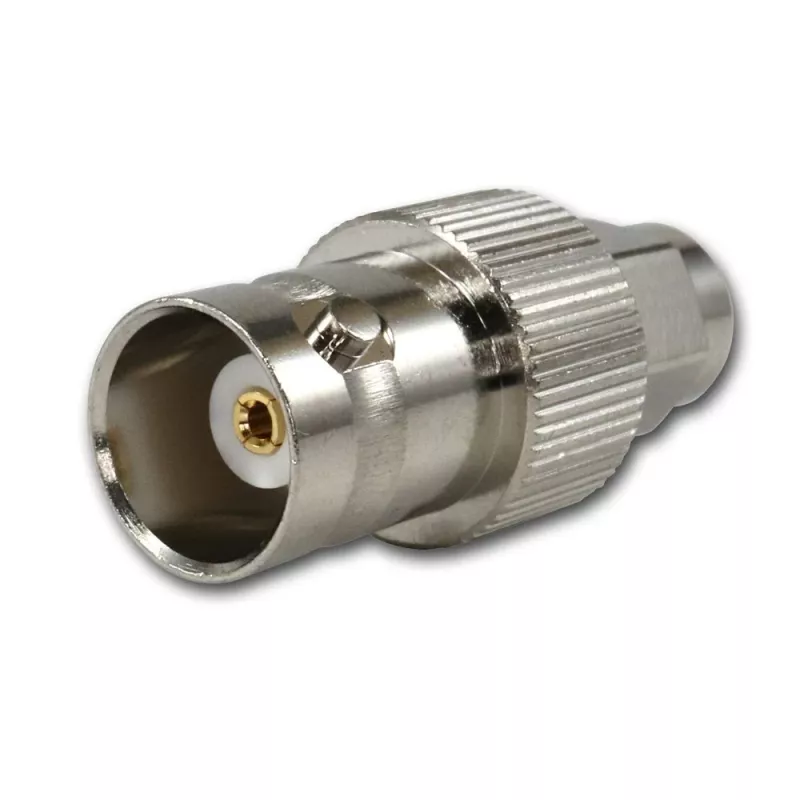

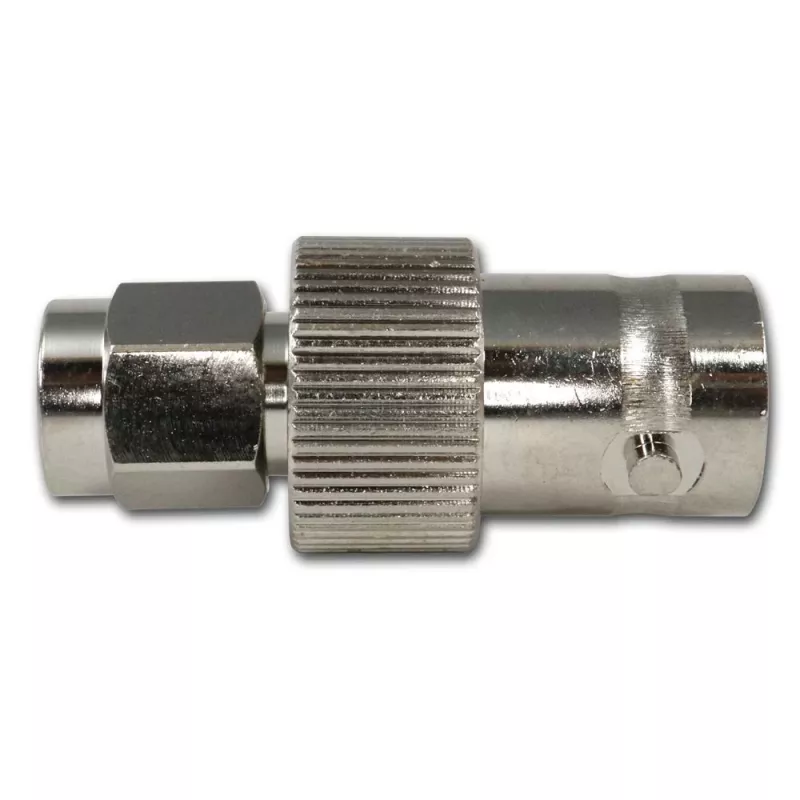

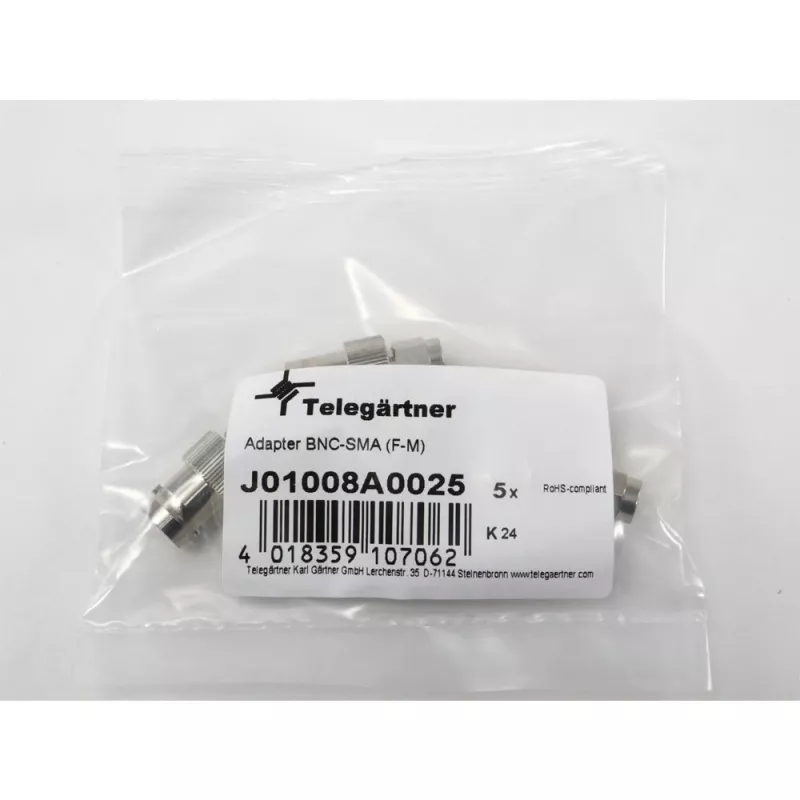

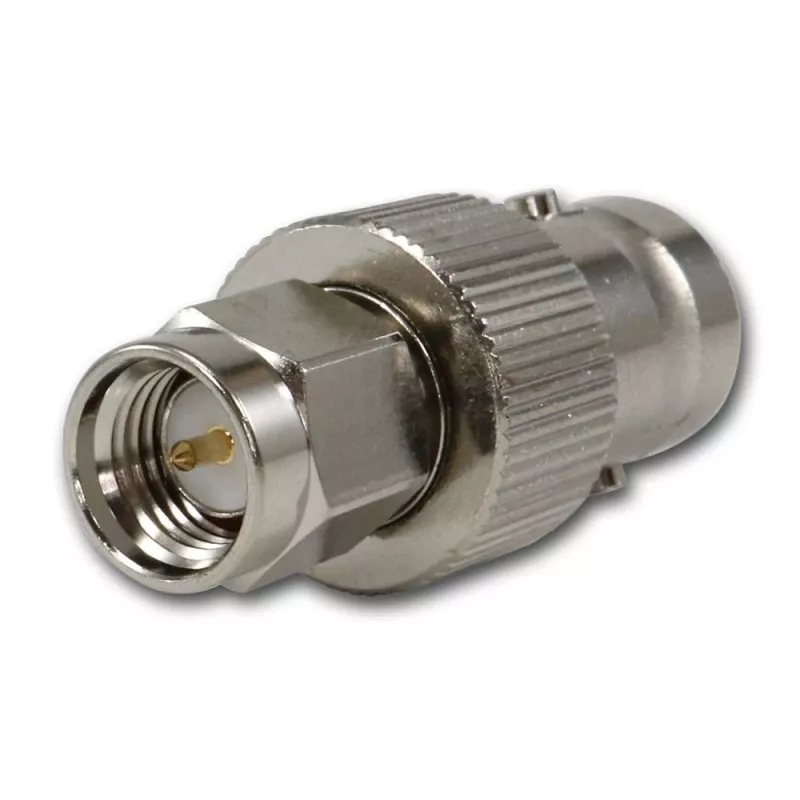

Telegärtner BNC-Buchse auf SMA-Stecker HF-Koaxialadapter, 50 Ohm, DC-4 GHz, vernickeltes Messing, J01008A0025

Dieser Telegärtner HF-Koaxialadapter verbindet eine BNC-Buchse mit einem SMA-Stecker und hält eine Impedanz von 50 Ohm über einen Frequenzbereich von DC bis 4 GHz. Der gerade In-Line-Körper besteht aus vernickeltem Messing, mit vergoldeten Berylliumkupfer-Innenkontakten und PTFE-Isolierung, was ein niedriges VSWR von ≤1,25 bei 4 GHz und zuverlässige Leistung von -65°C bis +165°C gewährleistet.

Überblick

Der J01008A0025 ist ein Präzisionsadapter zur Verbindung von BNC- und SMA-Koaxialkomponenten. Er verfügt über eine BNC-Buchse auf der einen Seite und einen SMA-Stecker auf der anderen Seite, beide mit 50 Ohm Impedanz. Der Adapter ist für den In-Line-Einsatz konzipiert und bietet einen geraden Verbindungsweg.

Herausragende Merkmale

• Breiter Frequenzbereich: DC bis 4 GHz
• Niedriges VSWR: ≤1,25 bei 4 GHz
• Robuste Konstruktion: vernickeltes Messinggehäuse, vergoldete Berylliumkupfer-Kontakte
• Hoher Isolationswiderstand: ≥5 GΩ
• Betriebstemperatur: -65°C bis +165°C
• Spannungsfestigkeit: 1500 Vrms
• RoHS-konform

Technische Details

• Anschluss A: BNC-Buchse
• Anschluss B: SMA-Stecker
• Impedanz: 50 Ohm
• Bauform: gerade
• Montageart: In-Line
• Frequenzbereich: DC - 4 GHz
• Gehäusematerial: Messing
• Gehäuseoberfläche: vernickelt
• Kontaktmaterial: Berylliumkupfer
• Kontaktoberfläche: vergoldet
• Isoliermaterial: PTFE
• Spannungsfestigkeit: 1500 Vrms
• Isolationswiderstand: ≥ 5 GΩ
• Innenkontaktwiderstand: ≤ 1,5 mΩ
• Außenkontaktwiderstand: ≤ 1 mΩ
• VSWR: ≤ 1,25 @ 4 GHz
• Betriebstemperatur: -65°C bis +165°C
• Normkonformität: IEC 60169-8 (BNC), IEC 60169-15 (SMA)

Unser Fazit

Ein hochwertiger HF-Adapter für anspruchsvolle Anwendungen, der hervorragende elektrische Leistung und robuste Konstruktion bietet.
