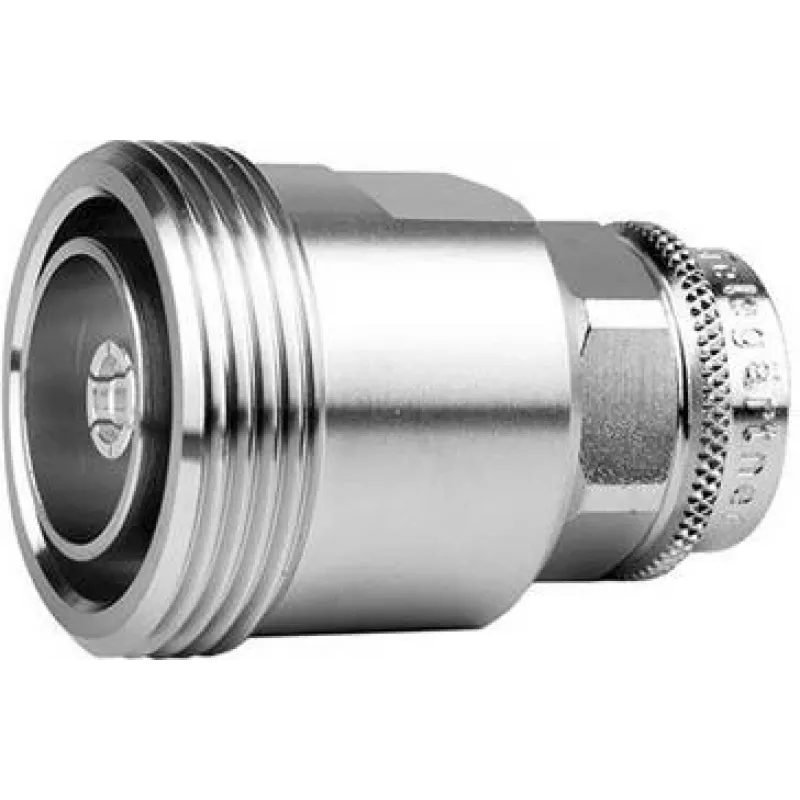

Telegärtner 7/16 DIN Buchse auf N Buchse Koaxialadapter J01122C0011

Mit einer passiven Intermodulation von ≤ -160 dBc bei 2 x 20 W gewährleistet dieser Telegärtner Koaxialadapter eine außergewöhnlich saubere Signalübertragung in anspruchsvollen HF-Umgebungen. Der J01122C0011 verbindet eine 7/16 DIN Buchse mit einer N Buchse, beide mit 50 Ω Impedanz, und ist damit eine zuverlässige Verbindung für Basisstationen, Testaufbauten und Rundfunksysteme.

Überblick

Der Adapter verfügt über einen geraden Körper mit Innenleitern aus Berylliumkupfer, die für überlegene Leitfähigkeit und Korrosionsbeständigkeit vergoldet sind. Die Außenleiter bestehen aus Messing mit Vernickelung, und das Dielektrikum ist PTFE, was stabile Leistung über einen weiten Temperaturbereich von -55 °C bis +155 °C gewährleistet. Er unterstützt Frequenzen von DC bis 7,5 GHz mit niedrigen VSWR-Werten: ≤1,05 bis 3 GHz, ≤1,10 bis 6 GHz und ≤1,15 bis 7,5 GHz.

Was heraussticht

• Ausgezeichnete PIM-Leistung: ≤ -160 dBc @ 2 x 20 W
• Breiter Frequenzbereich: DC bis 7,5 GHz
• Hohe Steckzyklen: ≥ 500
• Robuste Konstruktion mit vergoldeten Innenkontakten

Technische Details

• Anschluss A: 7/16 DIN Buchse
• Anschluss B: N Buchse
• Impedanz: 50 Ω
• Spannungsfestigkeit des Dielektrikums: 2500 Veff
• Isolationswiderstand: ≥ 5 GΩ
• Innenleitermaterial: Berylliumkupfer, vergoldet
• Außenleitermaterial: Messing, vernickelt
• Dielektrikum: PTFE
• Betriebstemperatur: -55 °C bis +155 °C
• Steckzyklen: ≥ 500
• RoHS-konform

Unser Urteil

Ein Präzisionsadapter für intermodulationsarme Anwendungen, der zuverlässige Leistung in einer kompakten, geraden Bauform bietet.
