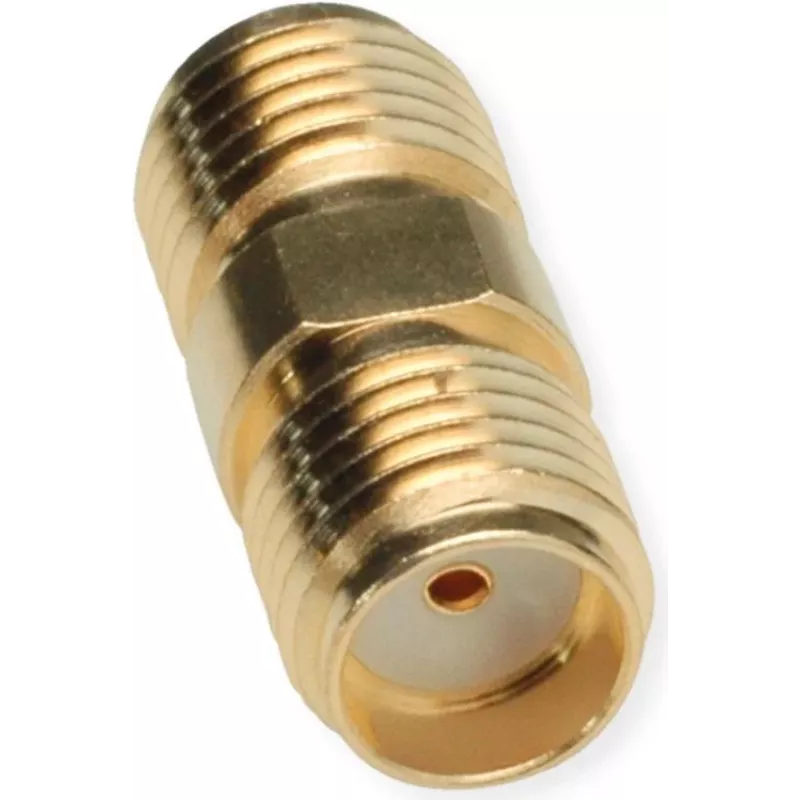

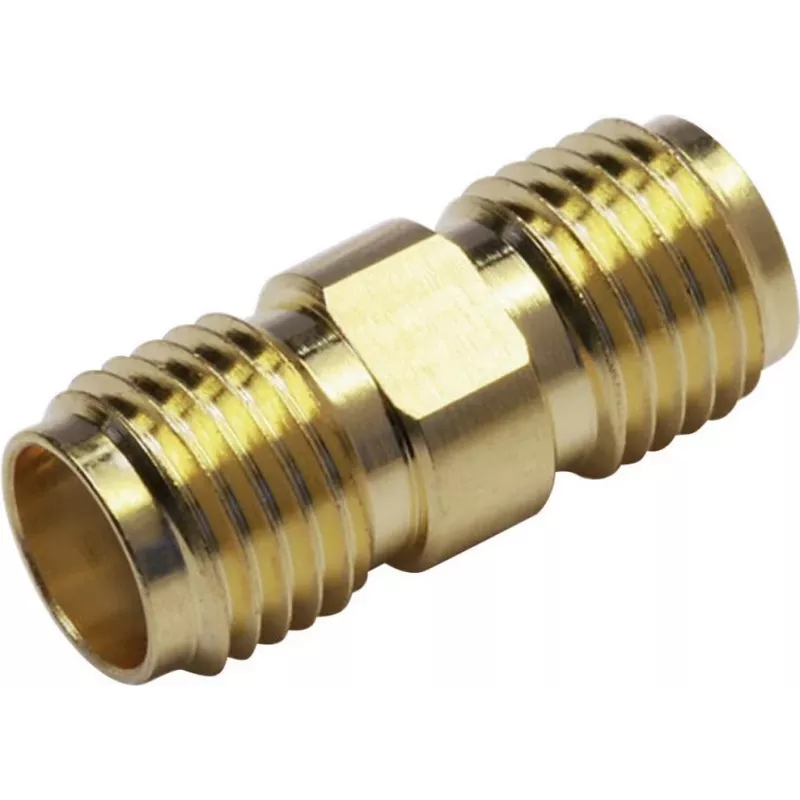

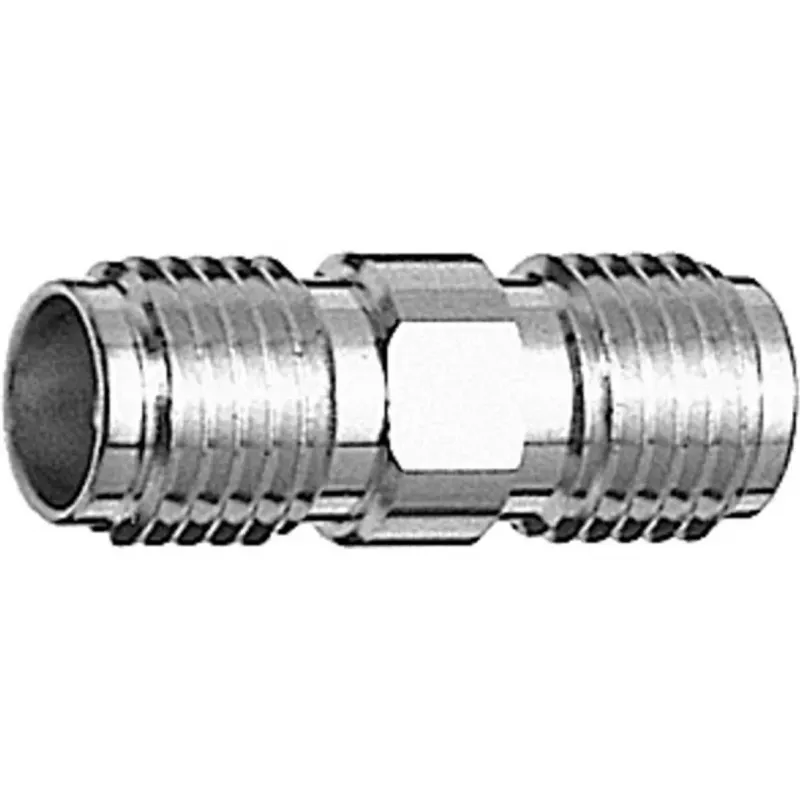

TELEGÄRTNER 100024790 SMA-Buchse auf SMA-Buchse Koaxialadapter, 50 Ohm, DC-18 GHz, vernickeltes Messing

Dieser TELEGÄRTNER Koaxialadapter verbindet zwei SMA-Buchsen in Reihe und bietet einen geraden HF-Pfad mit 50 Ohm Impedanz. Im Gegensatz zu generischen Adaptern verwendet er Berylliumkupfer-Innenkontakte mit Goldbeschichtung und einen PTFE-Isolator, was einen niedrigen Kontaktwiderstand und stabile Leistung bis 18 GHz gewährleistet.

Highlights

• In-Series SMA-Buchse auf SMA-Buchse Adapter
• 50 Ohm Impedanz, DC bis 18 GHz Frequenzbereich
• VSWR ≤ 1,25 über das gesamte Band
• Vernickeltes Messinggehäuse, vergoldeter Berylliumkupfer-Innenkontakt
• Panel-Montage (Bulkhead) Konfiguration

Spezifikationen

• Anschluss 1: SMA-Buchse
• Anschluss 2: SMA-Buchse
• Adaptertyp: In-Series Koaxialadapter
• Impedanz: 50 Ohm
• Frequenzbereich: DC bis 18 GHz
• VSWR: ≤ 1,25
• Gehäusematerial: Messing
• Gehäusebeschichtung: Nickel
• Innenkontaktmaterial: Berylliumkupfer (CuBe2)
• Innenkontaktbeschichtung: Gold
• Isolatormaterial: PTFE
• Spannungsfestigkeit: 1000 Veff / 50 Hz
• Isolationswiderstand: ≥ 5 GΩ
• Kontaktwiderstand (Innen): ≤ 3 mΩ
• Kontaktwiderstand (Außen): ≤ 2 mΩ
• Betriebstemperatur: -65 °C bis +165 °C
• Steckzyklen: ≥ 500
• Konfiguration: Gerade
• Montageart: Panel-Montage (Bulkhead)

Abschließende Anmerkung

Präzise HF-Verbindung für Test-, Mess- und Kommunikationssysteme, bei denen eine zuverlässige SMA-Verbindung erforderlich ist.
