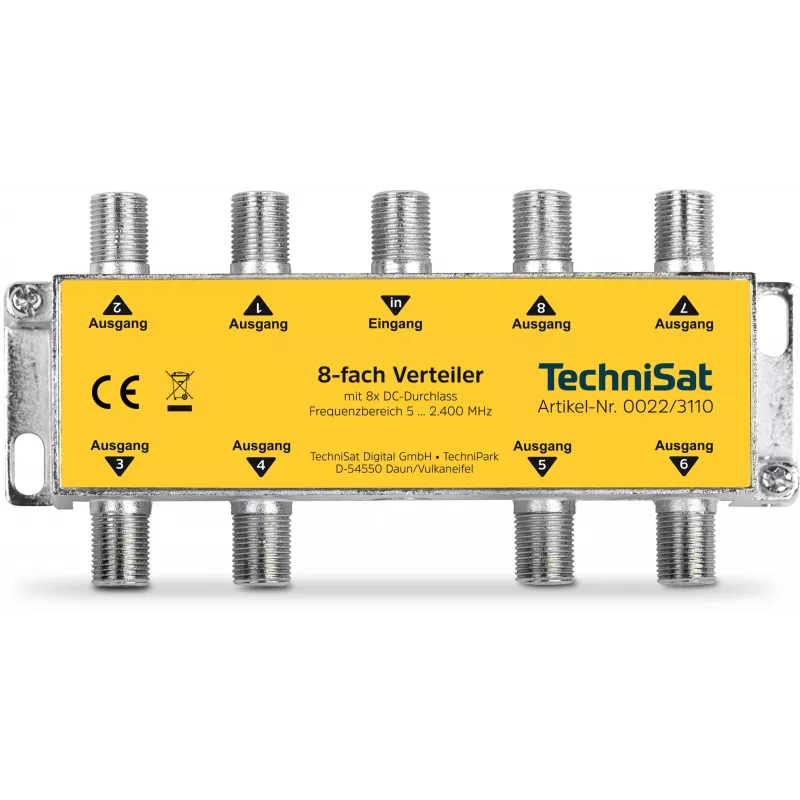

TechniSat 8-fach Verteiler mit DC-Durchgang, ohne Diodenentkopplung (0022/3110)

Dieser 8-fach Verteiler zeichnet sich dadurch aus, dass er DC-Strom auf allen acht Ausgängen ohne Diodenentkopplung durchleitet, was ihn für Satelliten- und Breitbandkabelsysteme geeignet macht, bei denen eine Fernspeisung von LNBs oder Verstärkern erforderlich ist. Das Gehäuse aus Zinkdruckguss gewährleistet Langlebigkeit und eine Schirmdämpfung von über 100 dB.

Highlights

• Verteilt einen Eingang auf acht Ausgänge im Bereich 5–2400 MHz
• DC-Durchgang an allen Ausgängen, max. 24 V / 500 mA pro Ausgang
• Keine Diodenentkopplung für verlustfreie DC-Übertragung
• F-Anschluss (Buchse) für Standard-Koaxialverbindungen
• Zinkdruckguss-Gehäuse mit >100 dB Schirmung

Im täglichen Einsatz

Der Verteiler bewahrt die Signalintegrität mit einer Einfügedämpfung von 12,5 dB bei niedrigen Frequenzen bis 15,5 dB bei Satelliten-ZF. Die Ausgangs-zu-Ausgang-Entkopplung übersteigt 20 dB bis 862 MHz und 16 dB bis 2400 MHz, wodurch Interferenzen zwischen angeschlossenen Geräten minimiert werden.

Technische Daten

• Anzahl der Eingänge: 1
• Anzahl der Ausgänge: 8
• Frequenzbereich: 5 – 2400 MHz
• DC-Durchgang: Ja, an allen 8 Ausgängen
• Diodenentkopplung: Nein
• Einfügedämpfung (5–40 MHz): ca. 12,5 dB
• Einfügedämpfung (950–2400 MHz): ca. 14,5 – 15,5 dB
• Entkopplung (Ausgang-Ausgang, 5–862 MHz): >20 dB
• Entkopplung (Ausgang-Ausgang, 950–2400 MHz): >16 dB
• Impedanz: 75 Ohm
• Anschlusstyp: F-Anschluss (Buchse)
• Gehäusematerial: Zinkdruckguss
• Max. DC-Spannung: 24 V
• Max. DC-Strom: 500 mA (pro Ausgang)
• Schirmdämpfung: >100 dB
• Rückflussdämpfung (Eingang/Ausgang, 5–862 MHz): >10 dB
• Rückflussdämpfung (Eingang/Ausgang, 950–2400 MHz): >8 dB

Abschließende Anmerkung

Dieser Verteiler wurde für SAT/BK-Systeme entwickelt und ist eine zuverlässige Wahl für die Verteilung von Signalen an mehrere Receiver, während die DC-Stromversorgung für aktive Komponenten aufrechterhalten wird.
