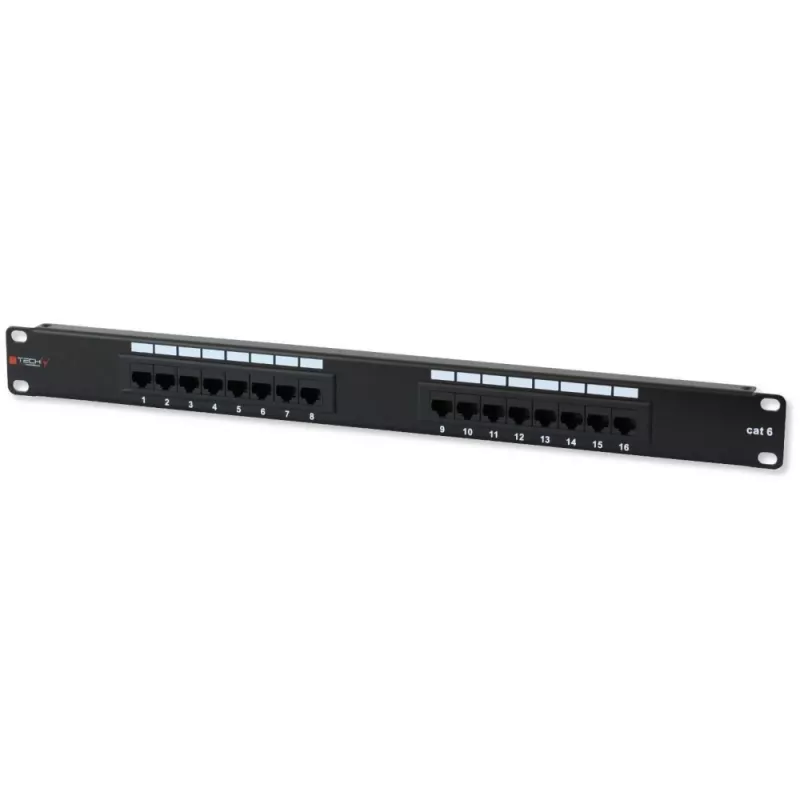

Techly Patch Panel UTP 16 Ports RJ45 Cat.6 I-PP 16-RU-C6T

Patch Panel UTP 16 Ports RJ45 Cat.6 Techly I-PP 16-RU-C6T ist ein 19" Rackmount-Patchpanel mit 16 RJ45-Ports für ungeschirmte Twisted-Pair (UTP) Cat6-Verkabelung. Es bietet solide Terminierung für Kupferkabel und vergoldete Kontakte (mindestens 50 Mikrozoll, 3 mm) und unterstützt sowohl starre als auch flexible Kabel von 22 bis 26 AWG. Das Panel ist kompatibel mit 110- und Krone-Einsetzwerkzeugen und erfüllt die Cat6-Leistungsanforderungen gemäß ANSI/TIA/EIA-568-B.2-1 für Ethernet-, Fast Ethernet- und Gigabit Ethernet-Anwendungen.

Vorteile

Das Techly Cat.6 16-Port-Patchpanel gewährleistet zuverlässige RJ45-Verbindungen mit Goldkontakten und robusten Terminierungen, die für Hochgeschwindigkeitsnetzwerke geeignet sind. Es ist konform mit gängigen Ethernet-Standards (IEEE 802.3, 802.3u, 802.3ab) und ist RoHS- und WEEE-zertifiziert. Kompakte 19" Rackmount-Abmessungen und die Unterstützung verschiedener Kabelquerschnitte (22–26 AWG) machen es kompatibel mit typischen Netzwerkinstallationen.

Geeignet für

• 10Base-T Ethernet-Installationen
• 100Base-TX Fast Ethernet-Netzwerke
• 1000Base-T Gigabit Ethernet-Bereitstellungen
• Strukturierte Verkabelung in Serverräumen, Datenverteilern und kleinen bis mittleren Racks

Technische Daten

• Portanzahl: 16 RJ45-Ports
• Kabeltyp: UTP Cat6 (ungeschirmtes Twisted Pair)
• Kontaktbeschichtung: Gold, mindestens 50 Mikrozoll (3 mm)
• Kabelkompatibilität: massiv und flexibel 22–26 AWG
• Standards: ANSI/TIA/EIA-568-B.2-1; IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
• Montage: 19" Rackmount; Abmessungen 482 x 43 x 48 mm
• Betriebstemperatur: -40 bis 68 °C
• Zertifizierungen: RoHS, WEEE

Anwendung

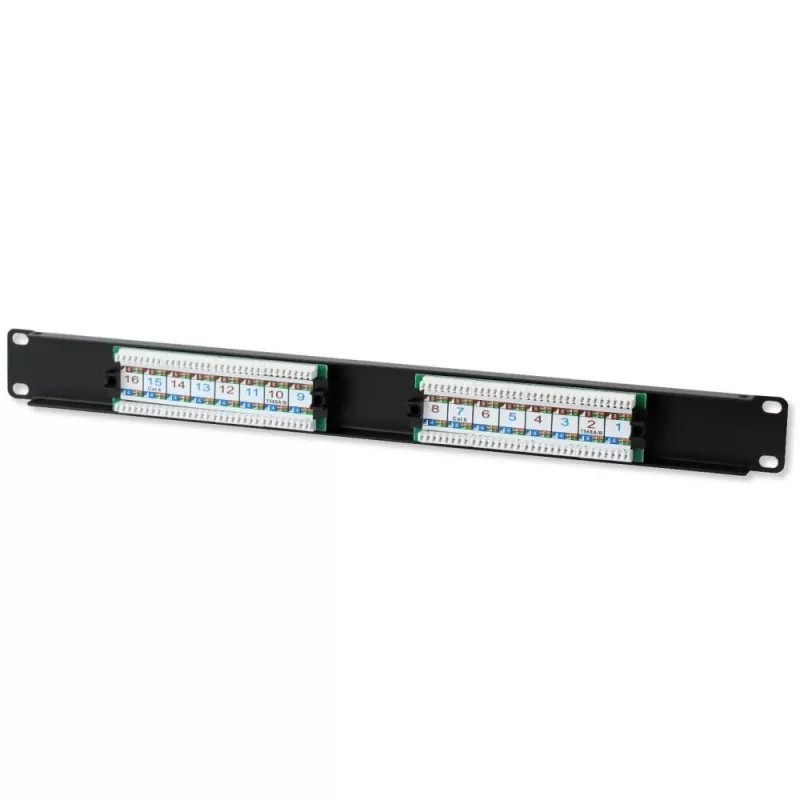

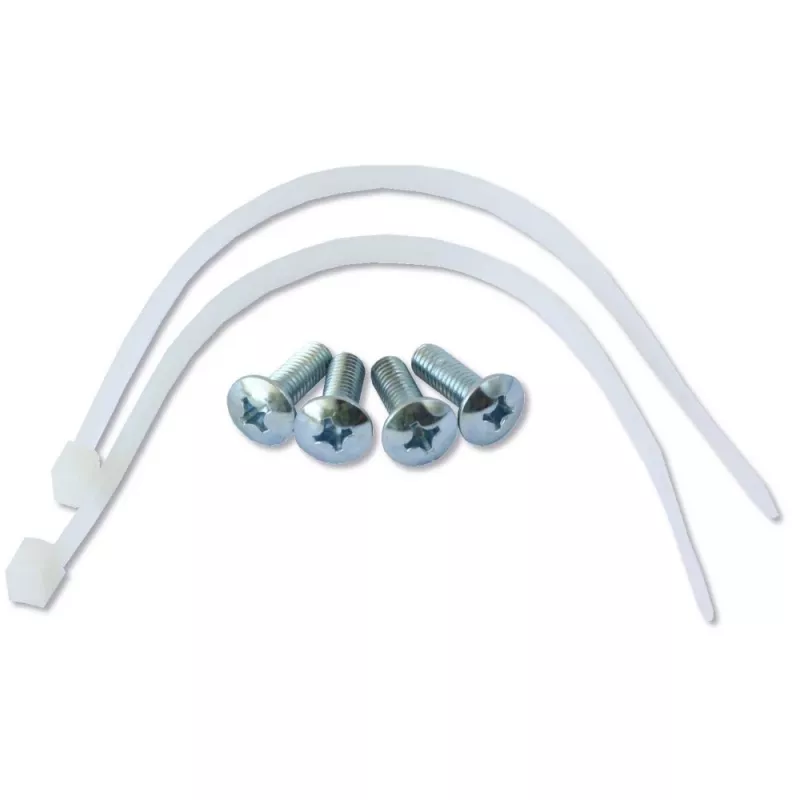

Montieren Sie das Patchpanel mit den mitgelieferten Schrauben in ein 19" Standard-Rack und beachten Sie die horizontalen und vertikalen Lochabstände. Terminieren Sie jedes Cat6-UTP-Kabelpaar an der entsprechenden IDC-/Keystone-Anschlussklemme gemäß dem Farbcode nach ANSI/TIA/EIA-568-B.2-1. Verwenden Sie ein 110- oder Krone-Einsetzwerkzeug für zuverlässige Terminierungen. Verbinden Sie nach der Terminierung die Netzwerkgeräte mit Patchkabeln mit den vorderen RJ45-Ports, um Ethernet-, Fast Ethernet- oder Gigabit Ethernet-Verbindungen herzustellen.

Empfehlungen

Für beste Leistung verwenden Sie Cat6-zertifizierte Patchkabel und halten Sie die Kabellänge innerhalb der empfohlenen Grenzen. Sorgen Sie mit den mitgelieferten Kabelbindern für ordnungsgemäßes Kabelmanagement und beachten Sie die minimalen Biegeradien für Cat6-Kabel. Überprüfen Sie die Terminierungen nach der Installation mit einem Netzwerkkabeltester.
