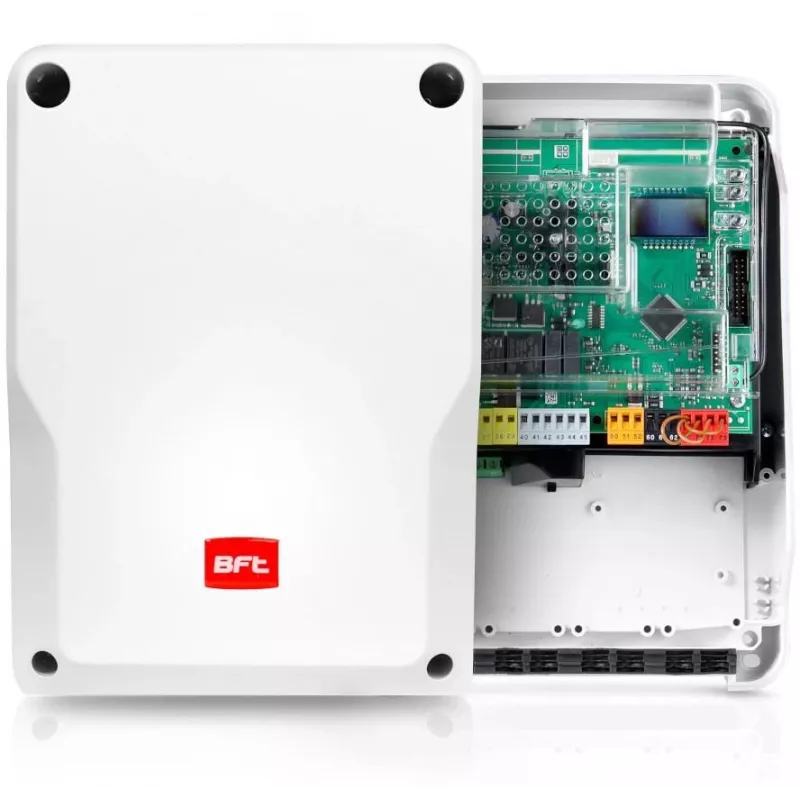

Steuergerät BFT Thalia BT A80 DUO 24V 2 Kanäle — Automatisierungssteuermodul für Tore/Türen

Das Steuergerät BFT Thalia BT A80 DUO 24V ist ein Automatisierungsmodul zur Steuerung von zwei unabhängigen Motorkanälen in Tor- und Türsystemen. Es arbeitet mit 24 Volt und koordiniert Motorsteuerung, Sicherheitseingänge und Fernbefehle für zuverlässige Leistung im privaten und leichten gewerblichen Bereich. Das Gerät ist mit BFT Thalia-Peripheriegeräten kompatibel und vereinfacht die Verkabelung und Systemintegration bei gleichzeitig klarer Trennung der Kanäle für flexible Installationslayouts.

Vorteile

Dieses Steuermodul bietet Zweikanalbetrieb, der es ermöglicht, zwei Motoren oder zwei separate bewegliche Elemente unabhängig zu steuern, wodurch separate Steuerungen überflüssig werden. Seine 24V-Auslegung erhöht die Sicherheit bei Niederspannungsinstallationen und liefert stabile Energie für einen sanften Motorlauf. Das Gerät unterstützt Anschlüsse für Sicherheitseinrichtungen und Fernsteuerungsschnittstellen, erleichtert die Einhaltung grundlegender Sicherheitsanforderungen und ermöglicht eine bequeme Systemverwaltung. Es ist für eine einfache Integration mit Zubehör des Thalia-Ökosystems konzipiert und vereinfacht die Verkabelung und Einrichtung für Installateure.

Geeignet für

• Dreh- oder Schiebetore im privaten Bereich, die eine Zweikanalsteuerung erfordern
• Kleine gewerbliche Türen, bei denen eine unabhängige Steuerung von zwei Motoren erforderlich ist
• Installationen mit BFT Thalia-Peripherie und Fernbedienungen
• Ersatz oder Aufrüstung von Einkanalsteuerungen zur Realisierung einer Doppelsteuerung

Technische Daten

• Versorgungsspannung: 24 V DC
• Zwei unabhängige Motorsteuerkanäle
• Eingänge für Sicherheitseinrichtungen (z. B. Lichtschranken, Kontaktleisten)
• Schnittstellen für Fernbedienungen und Zubehöranschlüsse
• Ausgelegt für private und leichte gewerbliche Automatisierungsanwendungen

Gebrauch

Installieren Sie das Steuergerät in einem trockenen, belüfteten Schaltschrank in der Nähe der Motoren und der Zubehörverkabelung. Schließen Sie die 24V-Versorgung an und verdrahten Sie jeden Motor mit seinem zugewiesenen Ausgangskanal gemäß den Polaritäts- und Erdungsrichtlinien des Herstellers. Schließen Sie Sicherheitseinrichtungen wie Lichtschranken und Kontaktleisten an die entsprechenden Eingangsklemmen an und konfigurieren Sie die Eingangstypen gemäß der Installationsanleitung. Koppeln oder verbinden Sie Fernbedienungsperipherie über die unterstützten Schnittstellen und stellen Sie die Endlagen-/Begrenzungsparameter sowie Soft-Start- oder Verlangsamungsfunktionen entsprechend den Anforderungen der angetriebenen Ausrüstung ein. Führen Sie nach der Verkabelung Funktions- und Sicherheitstests durch, um den unabhängigen Kanalbetrieb und die korrekte Reaktion auf Sicherheitseingänge zu bestätigen.

Empfehlungen

Verwenden Sie das Steuergerät mit kompatiblen BFT Thalia-Motoren und Zubehör, um die volle Funktionskompatibilität zu gewährleisten. Halten Sie eine ordnungsgemäße Trennung von Leistungs- und Steuerleitungen ein, schützen Sie die Anschlüsse vor Feuchtigkeit und beachten Sie die örtlichen Elektrovorschriften. Planen Sie regelmäßige Überprüfungen der Verkabelung der Sicherheitseinrichtungen und der Motoreinstellungen ein, um einen zuverlässigen Betrieb zu erhalten.
