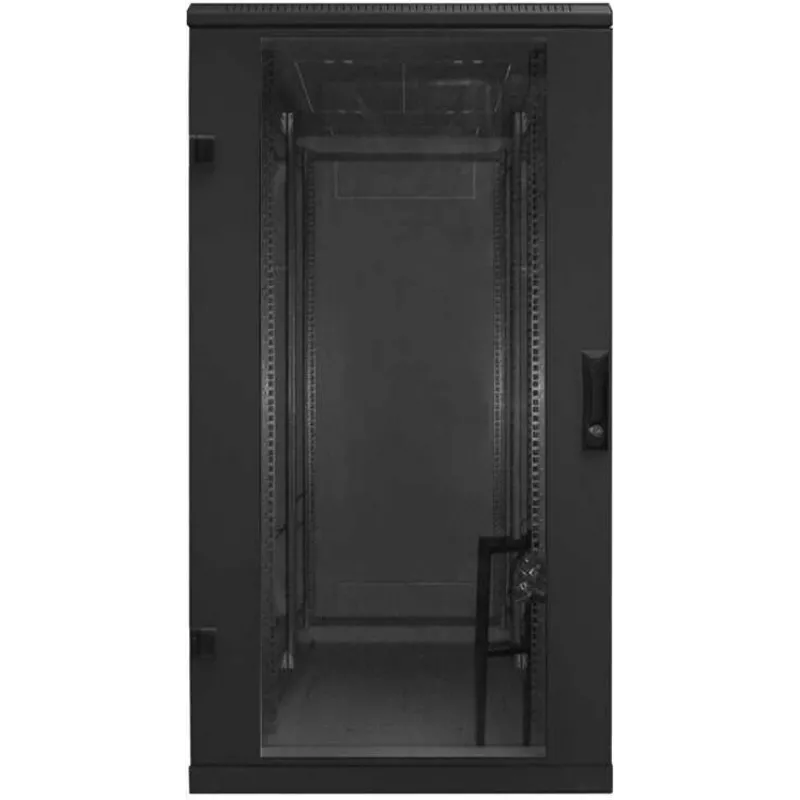

Stand-Netzwerkschrank Triton RMA-27-A66-BAX-N1 27U 600x600 schwarz

Geschweißter Standverteilerschrank mit abnehmbaren Seiten- und Rückwänden, IP20, Tragfähigkeit 800 kg Die neue Generation der N1 RMA Standverteiler-Serie nutzt innovative Elemente in der Rahmenkonstruktion, die eine höhere Tragfähigkeit von 800 kg bei allen Größen ermöglichen und dabei die Konstruktionsfestigkeit beibehalten. Hohe Stabilität der Konstruktion Der RMA besitzt eine zuverlässige geschweißte Konstruktion. Die hohe Verarbeitungsqualität und die neuesten Technologien gewährleisten das erstklassige Erscheinungsbild des Wagens. Die Doppeltüren sind mit Einsteck-Scharnieren ausgestattet. Flexible Türöffnung Das Scharniersystem ermöglicht eine Türöffnung von nahezu 180°. Die Türen lassen sich leicht entnehmen und der Türanschlag umstecken. Triton-Hebelgriffe Wir fertigen unsere eigenen schwenkbaren Hebelgriffe für Standverteiler. Durch Austausch des Kunststoffmoduls (nicht im Zubehörpack enthalten) kann auch ein Halbzylinder-Schließzylinder verwendet werden (optionales Zubehör). Patent: PUV 2013-27443 Verstellbare vertikale Verriegelungsschienen Die vertikalen 19"-Rasterschienen sind stufenlos in der Gehäusetiefe verstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Abnehmbare Seiten- und Rückwände Der RMA hat einen geschweißten Rahmen und abnehmbare Seitenwände. Wie die Rückwand sind diese Serienmäßig mit gleichschließenden Schlössern am Rahmen befestigt. Spezielle Türen für Lüftungseinheiten Für diesen Verteilertyp ist eine spezielle Vollblechtür für den Einbau der Lüftungseinheiten RAx-CH-X0x-X3 bestellbar. Weitere Informationen finden Sie im Abschnitt Aktive Belüftung. Ausbrech-Blenden Die Kabeleinführungen im hinteren Teil des Verteilers sind mit ausbrechbaren Blindplatten versehen. Sie können mit dem Bürstenstreifen gegen Staub abgedichtet werden. Ein Kunststoffrahmen schützt die Kabel vor Beschädigungen (beides ist im Zubehörpack enthalten). Öffnung für die Lüftungseinheit Die große Öffnung mit einer ausbrechbaren Platte ermöglicht die Montage und Entnahme eines Triton-Lüfterpanels von außen ohne Schrauben. Lenkrollen, Nivellierfüße, Sockel Der Verteiler kann auf Nivellierfüßen (Teil des Zubehörpacks) installiert werden, bei Bedarf auch mit der optionalen Ausstattung von Sockeln, Lenkrollen oder Schwerlastrollen mit Tragrahmen. Rückwand Die abnehmbaren Seiten- und Rückwände haben Serienmäßig die gleichen gleichschließenden Schlösser wie die Fronttür. Belüftungsschlitze im Rahmen Die RMA-Verteiler verfügen über Belüftungsschlitze im Rahmen für die Zufuhr von Kühlluft zu den eingebauten Komponenten. Die Kühlung kann durch den Einbau einer Lüftungseinheit unterstützt werden. Erdung Alle abnehmbaren Teile sind miteinander verbunden und entsprechend den einschlägigen Normforderungen geerdet. Flex-Rahmen (gilt für 800 mm breite Verteiler) Das System ermöglicht die Installation verstellbarer vertikaler Montageschienen im 19"-, 21"- und 23"-Abstand, je nach eingesetzter Technologie. Mittleres Paar vertikaler Montageschienen Bei Verteilern mit einer Tiefe von über 800 mm liefern wir Serienmäßig ein drittes Paar vertikaler Montageschienen, die durch ihr offenes Profil die Installation tieferer Komponenten nicht behindern. Kürzere Komponenten können mithilfe verschiedener Träger (optionales Zubehör) an den mittleren Vertikalschienen befestigt werden. Schwenkrahmen Die 800 mm breiten RMA- und RZA-Verteiler können mit einem Schwenkrahmen mit einer Tragfähigkeit von 150 kg ausgestattet werden. Die maximale Einbautiefe für 19"-Zubehör beträgt 330 mm. 19"-Standverteiler mit Schutzart IP20 Der Verteiler beinhaltet 4 (bei Verteilern tiefer als 800 mm: 6) verstellbare vertikale Rastschienen zur Installation der Komponenten. Verteilerschrankkonstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Wänden, ein- oder zweiflügeligen Türen in Vollblech, perforierten (80 % und 86 % Luftdurchlass) oder Glastür-Versionen mit 4 mm starkem Sicherheitsglas. Sie können vorne oder hinten am Verteiler montiert werden. Die maximal zulässige Belastung der einzelnen Türen beträgt 20 kg. Die Mindestbeschichtungsdicke beträgt 65 µm. Diese Schränke sind für die Installation von Daten- und Telekommunikationssystemen sowie deren Verteilersystemen konzipiert. Der Verteilerrahmen und alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die während der gesamten Lebensdauer des Schranks ordnungsgemäß fixiert und eingesteckt sein müssen. Am Boden des Verteilers befindet sich eine M8-Schraube als zentraler Erdungspunkt. Kabeleinführungen mit ausbrechbaren Abdeckungen befinden sich oben und unten. Die empfohlene maximale statische Belastung des Verteilers beträgt 800 kg bei Verwendung von Nivellierfüßen oder einem Sockel. Material: 4 mm gehärtetes Sicherheitsglas, tiefgezogenes Stahlblech, Kunststoffteile, Montagematerial.

• Tiefe: 600 mm
• Höheneinheit: 27U
• Türhöhe: 1214 mm
• Empfohlene Höchstlast: 800 kg
• Zolltarifnummer: 8538100090
• Farbe: Schwarz (RAL9005)
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Zerlegbar: Nein
• Höhe (außen): 1300 mm
• Verpackungshöhe: 1,300 m
• Verpackungsvolumen: 0,4680 m³
• Fronttür: Glastür Linksanschlag
• Verriegelung Fronttür: Einpunktverriegelung, Sicherheitsschloss
• Seitenwand rechts: Vollblech, mit zwei Sicherheitsschlössern
• Seitenwand links: Vollblech, mit zwei Sicherheitsschlössern
• Rückwand/Tür: Vollblech-Rückwand, mit zwei Sicherheitsschlössern
• Verriegelung Rücktür: Sicherheitsschloss für Rückwand
• Türbreite: 497 mm
• Hersteller-Nr.: RMA-27-A66-BAX-N1
• EAN Barcode: 8595105200148
• Verpackungslänge: 0,600 m
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  info@triton-racks.de
• Produkthinweis: Die Schrankhöhe wird ohne die im Zubehörpack mitgelieferten Nivellierfüße angegeben. Werden diese Füße montiert, erhöht sich das Einbaumaß des Schranks um 24 bis 35 mm.
• Maximaler Abstand der vertikalen Schienen: 517 mm
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 60,160 kg
• Verpackungsbreite: 0,600 m
• Marke: Tritón
• Breite: 600 mm
• Schutzart: IP20

Anwendung

Stellen Sie den Triton-Netzwerkschrank auf eine ebene Fläche mit ausreichend Freiraum für Belüftung und Türöffnung. Installieren Sie die Geräte mithilfe der entsprechenden Käfigmuttern und Schrauben auf den 19-Zoll-Montageschienen und richten Sie die Geräte zur gleichmäßigen Abstandsverteilung an den U-Markierungen aus. Führen Sie die Strom- und Datenkabel durch die oberen oder unteren Kabeleinführungen und befestigen Sie die Kabel mit den internen Kabelmanagement-Funktionen, um die Luftzirkulation und Zugänglichkeit zu erhalten. Verriegeln Sie die Front- und Rücktüren, wenn kein Zugriff erforderlich ist, um die installierten Geräte zu schützen.

Empfehlungen

Positionieren Sie den Schrank so, dass die Raumluftströmung die passive Kühlung unterstützt; stellen Sie ihn nicht in einen engen Schrank ohne aktive Belüftung. Prüfen Sie das Gesamtgewicht der Geräte und verteilen Sie die Last gleichmäßig auf die Montageschienen. Verwenden Sie Patchpanels und beschriftete Kabelbinder, um die Netzwerkverbindungen organisiert zu halten und künftige Wartungs- oder Aufrüstarbeiten zu erleichtern.
