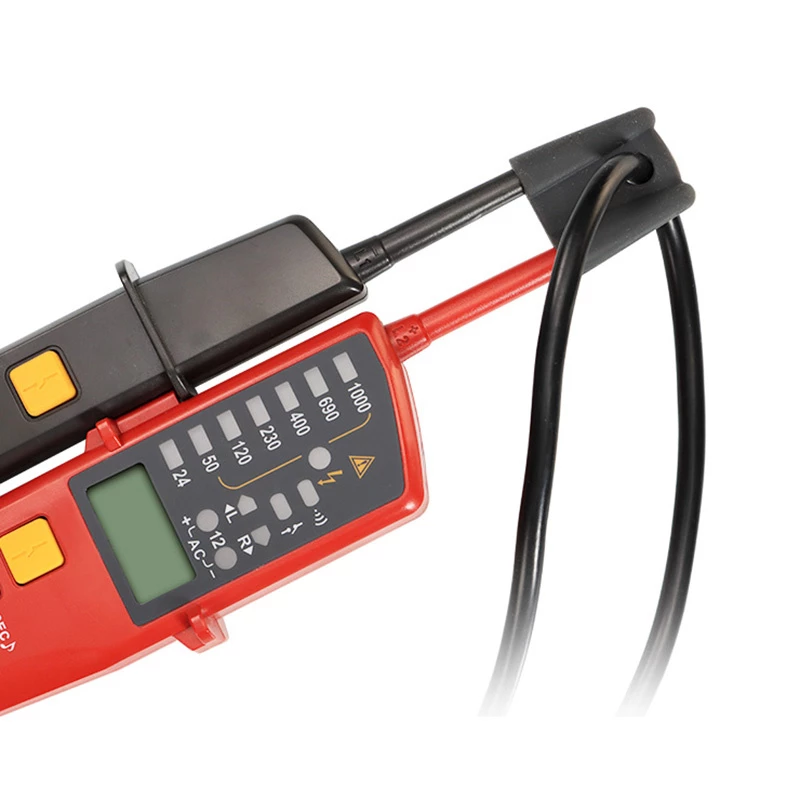

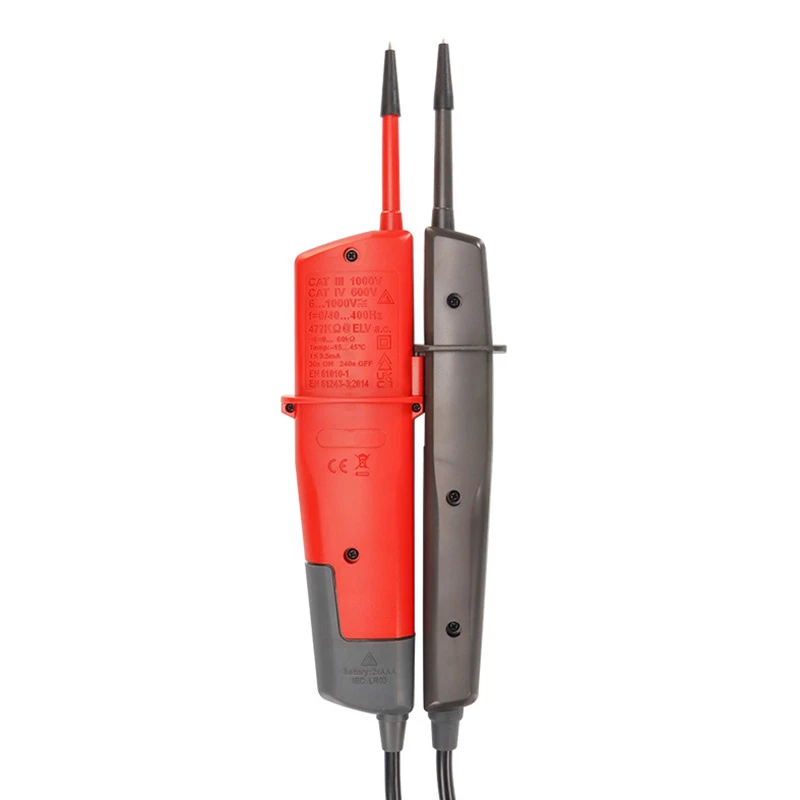

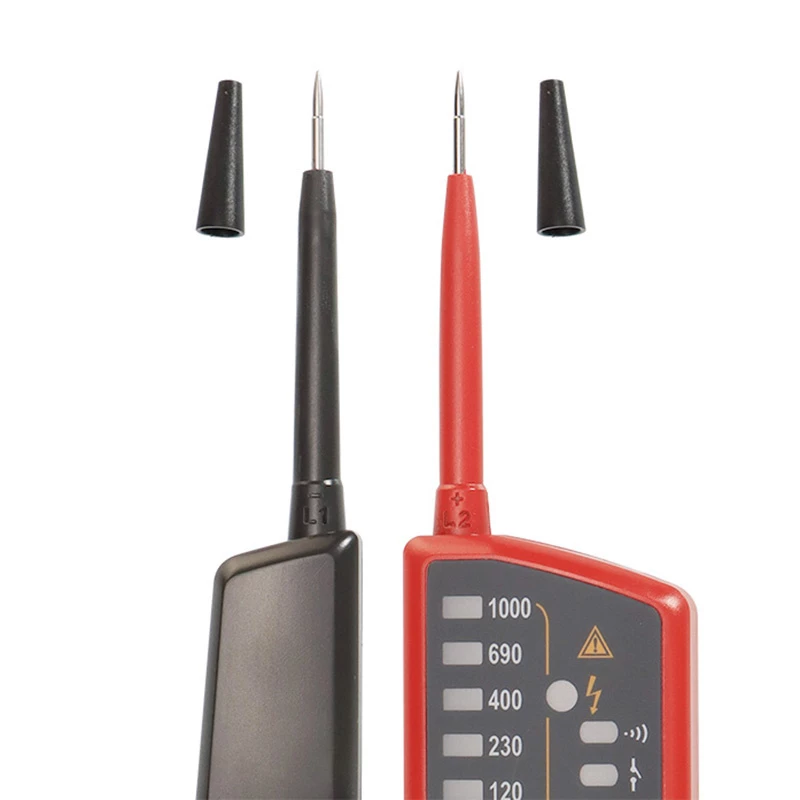

Spannungs- und Durchgangsprüfer Unit UT18E mit LCD-Anzeige und berührungsloser Spannungserkennung

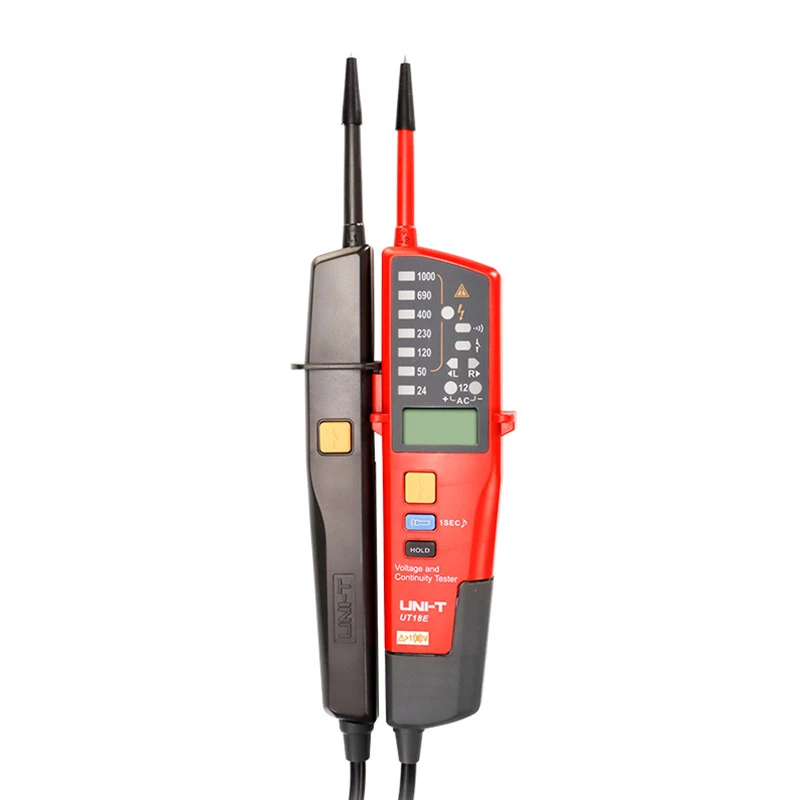

UNI-T UT18E Spannungs- und Durchgangsprüfer

Der UNI-T UT18E Spannungs- und Durchgangsprüfer ist ein praktisches Werkzeug zur schnellen Diagnose von Elektroinstallationen. Er ermöglicht die Messung von Wechsel-/Gleichspannungen bis zu 1000 Volt, die Prüfung der Phasenfolge, des Stromkreisdurchgangs und der Funktion von Fehlerstromschutzschaltern. Er ist bequem in der Handhabung und bietet gleichzeitig eine klare Anzeige sowohl auf dem LCD-Bildschirm als auch über hintergrundbeleuchtete LEDs.

Universeller Spannungsmessbereich

Der UT18E unterstützt bis zu 8 Spannungsstufen: 6 V, 12 V, 24 V, 50 V, 120 V, 230 V, 400 V, 690 V und 1000 V. Er arbeitet sowohl im Wechsel- als auch im Gleichspannungsmodus, was ihn für verschiedene Installationsarten geeignet macht – von der Hausinstallation bis zur Industrie. Die automatische Polaritätserkennung hilft zusätzlich, Fehler bei der Diagnose von Gleichstromkreisen zu vermeiden.

Durchgangsmessung und FI-Prüfung

Der Prüfer ermöglicht die Überprüfung des Durchgangs eines Stromkreises im Bereich von 0 Ω bis 60 kΩ, und das eingebaute akustische Signal sowie die LED-Anzeige zeigen an, dass der Strom korrekt fließt. Der UT18E ermöglicht auch die Prüfung von Fehlerstromschutzeinrichtungen (RCDs) bei 230 V und 50–400 Hz, was die Sicherheit der Nutzung der Installation erhöht.

Zusätzliche Funktionen zur Arbeitserleichterung

Das LCD-Display zeigt die Spannung im Bereich von 6–1000 V und die Frequenz im Bereich von 40–400 Hz an. Eine eingebaute Taschenlampe, ein akustisches Signal, eine automatische Abschaltfunktion und ein lautloser Modus machen den UT18E zu einem praktischen Werkzeug. Der Prüfer ist nach IP65 klassifiziert, was Staub- und Spritzwasserschutz bedeutet – er bewährt sich unter Bau- und Industriebedingungen.

Gebrauchsanweisung

Verbinden Sie die Prüfspitzen entsprechend dem zu messenden Stromkreis, wählen Sie den erforderlichen Messmodus und lesen Sie den Wert auf dem LCD ab oder beobachten Sie die LED-Anzeigen. Für die Phasendrehprüfung messen Sie zwischen den Phasen in einem 3-Phasen-System im Bereich von 100–400 V AC und 50/60 Hz. Verwenden Sie die Durchgangsfunktion, um Stromkreispfade zu überprüfen (0 Ω–60 kΩ), und achten Sie auf das akustische Signal oder die LED zur Bestätigung. Um RCDs zu testen, wenden Sie die Prüffunktion bei 230 V und dem geeigneten Frequenzbereich an. Befolgen Sie die üblichen Sicherheitsverfahren: schalten Sie bei Bedarf spannungsfrei, verwenden Sie Schutzausrüstung und beachten Sie die Herstellerempfehlungen.

Empfehlungen

Überprüfen Sie vor jedem Gebrauch die Prüfspitzen und das Gehäuse auf Beschädigungen, ersetzen Sie schwache Batterien (Batterieentladungsanzeige bei ~2,4 V) und vermeiden Sie den Kontakt mit Flüssigkeiten über den IP65-Schutz hinaus. Überschreiten Sie nicht die angegebenen Überspannungsgrenzen und ziehen Sie für Installationsarbeiten, die über Routineprüfungen hinausgehen, qualifiziertes Personal hinzu.
