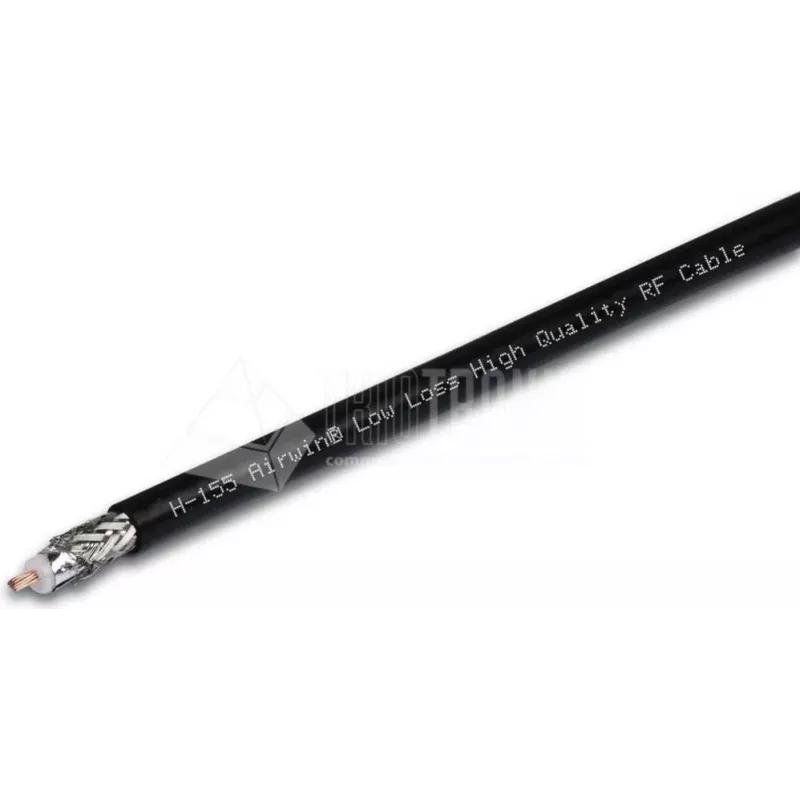

Wirewin Low Loss HF Koaxialkabel H-155, 48 dB/100m bei 2,4 GHz, 50 Ohm, ohne Stecker

Bei 2,4 GHz dämpft dieses Koaxialkabel nur 48 dB pro 100 Meter und ist damit eine starke Wahl für WLAN-, GSM- und GPS-Installationen, bei denen Signalintegrität über Distanz entscheidend ist. Das H-155-Design kombiniert einen massiven Kupfer-Innenleiter mit doppelter Schirmung – Kupferfolie plus verzinntes Kupfergeflecht mit 90 % Abdeckung – um Störungen gering und die Leistung konstant zu halten.

Überblick

Das Wirewin H-155 ist ein verlustarmes 50-Ohm-Koaxialkabel für HF-Kommunikation bis 3 GHz. Sein Dielektrikum aus geschäumtem Polyethylen und eine Verkürzungsfaktor von 79 % tragen zu einer effizienten Signalübertragung bei, während der PVC-Mantel das Kabel in Innen- und leichten Außenbereichen schützt. Mit einem Außendurchmesser von 4,95 mm bietet es eine Balance zwischen Flexibilität und Haltbarkeit für die Verlegung durch Geräteracks oder Kabelkanäle.

Das zeichnet es aus

• Geringe Dämpfung: 48 dB/100m bei 2,4 GHz, 26,5 dB/100m bei 1 GHz, 16,5 dB/100m bei 400 MHz
• Doppelte Schirmung: Kupferfolie plus verzinntes Kupfergeflecht mit 90 % Abdeckung
• Massiver Kupfer-Innenleiter (0,81 mm) für zuverlässige Signalübertragung
• Breiter Frequenzbereich: DC bis 3 GHz, geeignet für WLAN, GSM, GPS
• Kompakter Außendurchmesser von 4,95 mm mit einem minimalen Biegeradius von 25 mm (einmalige Biegung)

Technische Details

• Impedanz: 50 Ohm
• Innenleiter: massives Kupfer, 0,81 mm Durchmesser
• Dielektrikum: geschäumtes Polyethylen (FPE), 2,4 mm Durchmesser
• Außenleiter 1: Kupferfolie
• Außenleiter 2: verzinntes Kupfergeflecht, 90 % Abdeckung
• Mantel: PVC, Außendurchmesser 4,95 mm
• Verkürzungsfaktor: 79 %
• Betriebstemperatur: -20 °C bis +70 °C
• Minimaler Biegeradius: 25 mm (einmalig), 50 mm (wiederholt)
• Stecker: keine (nacktes Kabel)

Unser Urteil

Das Wirewin H-155 ist ein zuverlässiges verlustarmes Koaxialkabel für HF-Anwendungen, bei denen Sie Kabel ohne signifikante Signalverschlechterung verlegen müssen. Sein massiver Kupferkern und die doppelte Schirmung machen es zu einer praktischen Wahl für kundenspezifische Kabelkonfektionen oder direkte Terminierung in professionellen Umgebungen.
