Siemens SIRIUS 3RV2917-5CA00 Verbindungsmodul für S00 Motorschutzschalter und Schütze

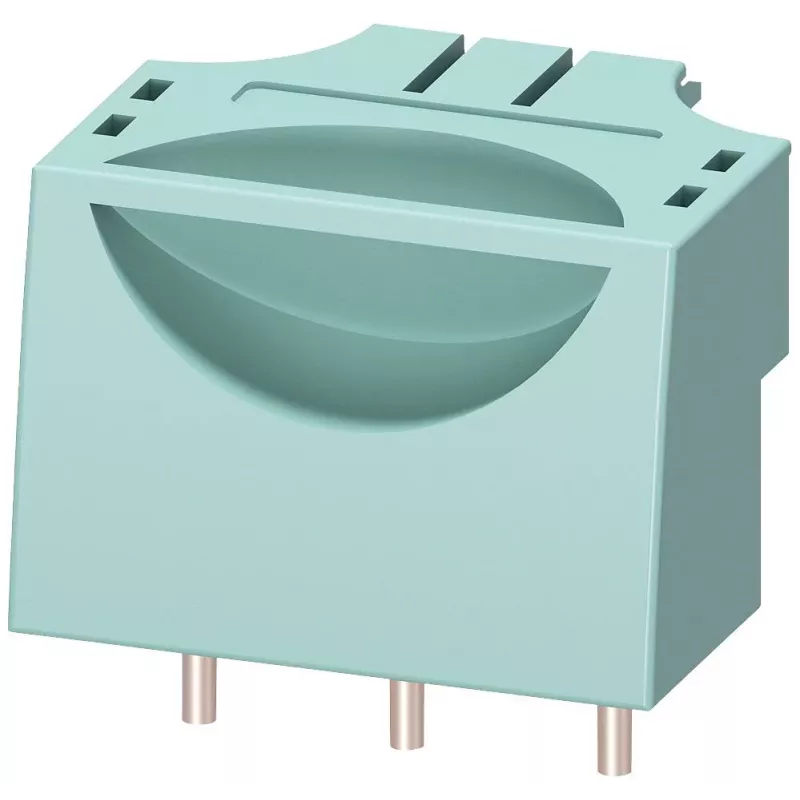

Beim Aufbau kompakter Motorstarter-Kombinationen mit Siemens SIRIUS Geräten kann die Verdrahtung zwischen Motorschutzschalter und Schütz eine Herausforderung darstellen. Das Siemens 3RV2917-5CA00 Verbindungsmodul löst dies durch eine direkte, werkzeuglose elektrische und mechanische Verbindung zwischen einem 3RV2 Motorschutzschalter und einem 3RT2 Schütz, beide in Baugröße S00. Dadurch entsteht eine platzsparende, zuverlässige Starterbaugruppe ohne zusätzliche Verdrahtung.

Für wen ist es geeignet

Dieses Verbindungsmodul ist für Schaltschrankbauer, Maschinenbauer und Wartungstechniker gedacht, die Motorstarter mit Siemens SIRIUS modularen Komponenten zusammenbauen oder warten. Es ist unerlässlich für alle, die eine schnelle und sichere Verbindung zwischen Schutz- und Schaltgeräten in industriellen Steuerungsanwendungen benötigen.

Hauptmerkmale

• Direkte Steckverbindung zwischen SIRIUS 3RV2 Motorschutzschalter und 3RT2 Schütz, Baugröße S00
• Verbindet alle 3 Hauptstrompfade gleichzeitig
• Werkzeuglose Montage und Demontage für schnellen Aufbau
• Kompaktes Design spart Platz im Schaltschrank
• Kompatibel mit dem Siemens SIRIUS modularen System
• Betriebstemperaturbereich: -25 bis +60 °C

Technische Daten

• Produkttyp: Verbindungsmodul
• Für die Verwendung mit: Siemens SIRIUS Motorschutzschaltern und Schützen
• Kompatible Motorschutzschalter-Baureihe: SIRIUS 3RV2, Baugröße S00
• Kompatible Schütz-Baureihe: SIRIUS 3RT2, Baugröße S00
• Anzahl der verbundenen Pole: 3
• Montageart: Direktmontage / Steckmontage
• Elektrischer Anschluss: Hauptstrompfadanschluss
• Normen: IEC 60947
• Lagertemperaturbereich: -40 bis +80 °C
• Anwendung: Industrielle Motorsteuerung, Automatisierung

Tipps

Stellen Sie vor der Installation sicher, dass sowohl der Motorschutzschalter als auch das Schütz die Baugröße S00 haben und aus der angegebenen Baureihe stammen. Das Modul rastet werkzeuglos ein, aber überprüfen Sie die Ausrichtung der Hauptstrompfade, um Schäden zu vermeiden. Für die Wartung kann das Modul schnell entfernt werden, um die Geräte zu trennen.
