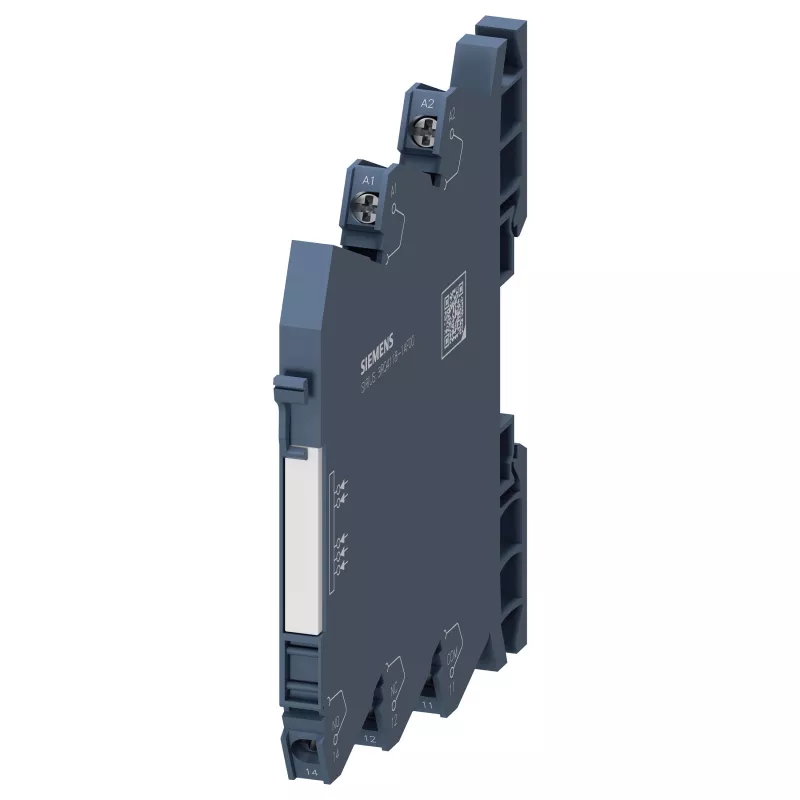

Siemens SIRIUS 3RQ4 Steckkoppelrelais, 230 V AC/DC, 3 NO + 1 NC, Schraubanschluss

Das Siemens SIRIUS 3RQ4 Steckkoppelrelais (3RQ4118-1AF00) ist ein leistungsstarkes Koppelrelais für zuverlässiges Schalten und Signaltrennung in industriellen Steuerungssystemen. Mit einer Spulenspannung von 230 V AC/DC und zwangsgeführten Kontakten gewährleistet es einen sicheren und präzisen Betrieb in sicherheitskritischen Anwendungen. Der Schraubanschluss und die Hutschienenmontage ermöglichen eine einfache Installation und Wartung.

Vorteile

Dieses Koppelrelais bietet eine hohe Schaltleistung, eine lange elektrische und mechanische Lebensdauer sowie die Einhaltung internationaler Normen (CE, UL, CSA, CCC). Sein kompaktes Design spart Platz auf der Hutschiene, während die zwangsgeführten Kontakte für erhöhte Sicherheit sorgen, indem sie sicherstellen, dass NO- und NC-Kontakte nicht gleichzeitig geschlossen werden können.

Geeignet für

• Industrielle Automatisierungs- und Steuerungsschränke
• Sicherheitsstromkreise mit zwangsgeführten Kontakten
• Signaltrennung und -schaltung in SPS- und DCS-Systemen
• Motorsteuerung und Energieverteilung

Wichtige Spezifikationen

• Produkttyp: Koppelrelais
• Serie: SIRIUS 3RQ4
• Spulenspannung: 230 V AC/DC
• Kontaktkonfiguration: 3 NO (Schließer) + 1 NC (Öffner)
• Kontaktart: Zwangsgeführte Kontakte
• Anschlussart: Schraubanschluss
• Montageart: Hutschiene
• Bemessungsbetriebsstrom (AC-15): 3 A bei 230 V AC
• Bemessungsbetriebsstrom (DC-13): 1 A bei 24 V DC
• Schaltleistung (AC-15): 690 VA
• Schaltleistung (DC-13): 24 W
• Betriebstemperaturbereich: -25 bis +60 °C
• Schutzart: IP20
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Isolationsspannung: 300 V
• Stoßspannungsfestigkeit: 4 kV
• Normen/Zulassungen: CE, UL, CSA, CCC

Empfehlungen

Für eine optimale Leistung stellen Sie sicher, dass das Relais in einer sauberen, trockenen Umgebung innerhalb des angegebenen Temperaturbereichs installiert wird. Verwenden Sie geeignete Schraubklemmen mit korrektem Drehmoment. Dieses Relais ist ideal für Anwendungen, die hohe Zuverlässigkeit und Sicherheit erfordern.
