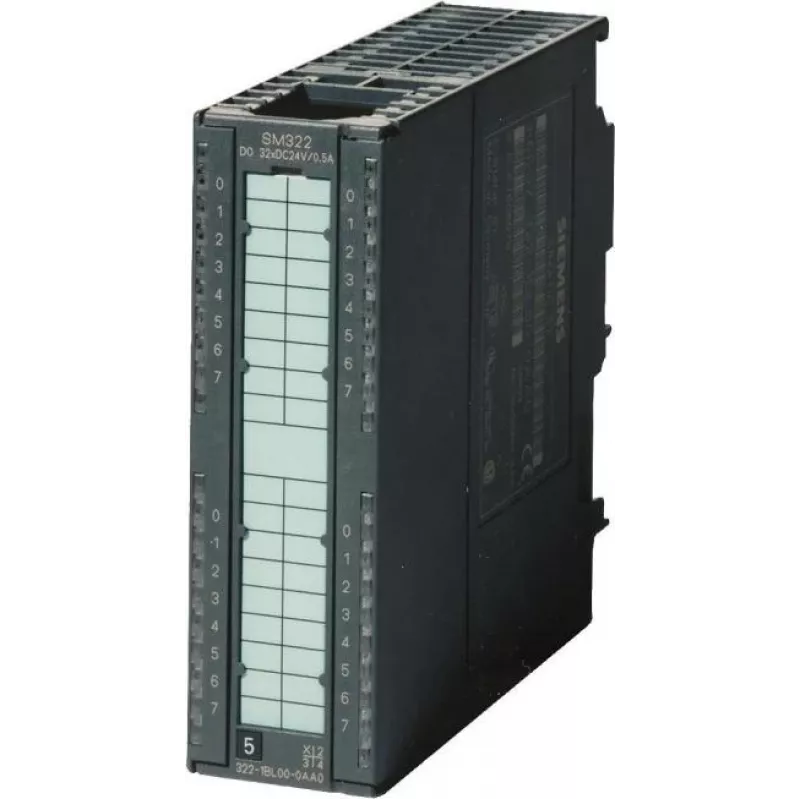

Siemens SIMATIC S7-300 SM 322 Digitalausgabemodul 16DA 24V DC 0,5A 6ES73221BH010AA0

Digitalausgabemodul aus der SIMATIC S7-300 Serie, das 16 isolierte 24-V-DC-Ausgänge mit 0,5 A pro Kanal für die zuverlässige Steuerung von Aktoren, Ventilen und Signallampen bereitstellt. Das SM 322 Modul gewährleistet schnelles, kurzschlussfestes Schalten und ist für anspruchsvolle industrielle Automatisierungsumgebungen konzipiert.

Vorteile

Jeder der 16 Ausgänge ist elektronisch gegen Kurzschluss und Verpolung geschützt, mit parametrierbarer Diagnose für Drahtbruch und Versorgungsspannungsüberwachung. Das Modul unterstützt ohmsche, induktive und Lampenlasten, mit einer maximalen Schaltfrequenz von 100 Hz für ohmsche Lasten. Ein 20-poliger Frontstecker vereinfacht die Verdrahtung, und LEDs pro Kanal bieten sofortige Statusanzeige. Das Modul ist für die DIN-Schienenmontage konzipiert und arbeitet in horizontaler oder vertikaler Ausrichtung, mit einem Gesamtausgangsstrom von 4 A und einer geringen Verlustleistung von nur 4,5 W.

Geeignet für

• Steuerung von Magnetventilen, Schützen und Relais
• Ansteuerung von Signallampen und kleinen DC-Motoren
• Integration in SIMATIC S7-300 SPS-Systeme
• Anwendungen, die isolierte digitale Ausgänge mit Diagnosefunktionen erfordern

Hauptspezifikationen

• Anzahl der digitalen Ausgänge: 16
• Ausgangsspannung: 24 V DC
• Ausgangsstrom pro Kanal: 0,5 A
• Gesamtausgangsstrom: 4 A
• Isolation: Ja
• Anschluss: 1x 20-poliger Frontstecker
• Kurzschlussschutz: Ja (elektronisch, parametrierbar)
• Verpolungsschutz: Ja
• Lastarten: Ohmsch, induktiv, Lampenlast
• Schaltfrequenz (ohmsch): max. 100 Hz
• Betriebstemperatur: 0 °C bis 60 °C (horizontal), 0 °C bis 40 °C (vertikal)
• Verlustleistung: max. 4,5 W
• Versorgungsspannung: 24 V DC (vom Rückwandbus)
• Stromaufnahme vom Rückwandbus: max. 100 mA
• Statusanzeigen: LED pro Kanal
• Diagnosefunktionen: Drahtbruch, Kurzschluss, Versorgungsspannung
• Montage: DIN-Schiene

Empfehlungen

Für optimale Leistung verwenden Sie das Modul mit einer kompatiblen SIMATIC S7-300 CPU und sorgen Sie für ausreichende Belüftung. Der Frontstecker (nicht im Lieferumfang enthalten) sollte separat bestellt werden. Konfigurieren Sie die Diagnose über STEP 7, um die vollständigen Überwachungsfunktionen des Moduls zu nutzen.
