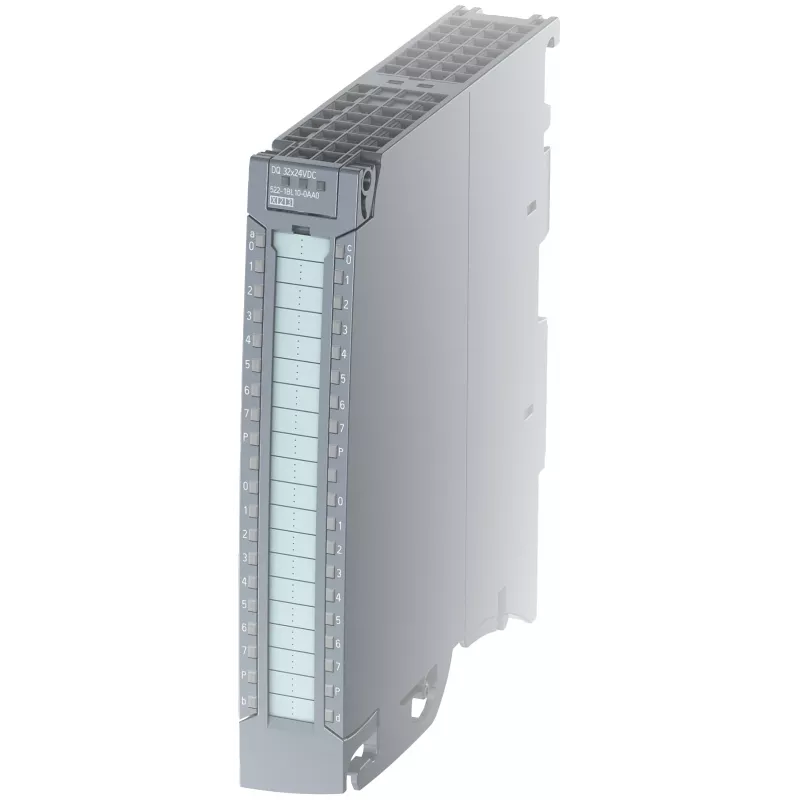

Siemens SIMATIC S7-1500 Digitalausgabemodul DQ 32x24VDC/0,5A, 32 Kanäle, Sourcing (PNP), Push-in-Frontstecker, Diagnose | 6ES75221BL100AA0

Dieses Digitalausgabemodul zeichnet sich durch seine 32 Sourcing-(PNP)-Kanäle mit jeweils 0,5 A aus und ist damit ideal für hochdichte 24-V-DC-Steuerungsaufgaben in SIMATIC S7-1500-Systemen. Im Gegensatz zu Basisausgabemodulen bietet es einkanalige Diagnose für Drahtbruch, Kurzschluss und Versorgungsspannungsprobleme, was eine schnelle Fehlerlokalisierung ermöglicht.

Highlights

• 32 digitale Ausgänge, 24 V DC, Sourcing (PNP)
• 0,5 A pro Kanal, 4 A pro Gruppe (8 Kanäle pro Gruppe)
• Einkanalige Diagnose: Drahtbruch, Kurzschluss, Versorgungsspannung
• Konfigurierbare Ersatzausgangswerte für sicheres Zustandsverhalten
• Push-in-Frontstecker (40-polig) für werkzeuglose Verdrahtung
• LED-Statusanzeigen für jeden Kanal sowie Modulstatus und Fehler

Im täglichen Einsatz

Das Modul integriert sich nahtlos über den Rückwandbus in S7-1500-Stationen, mit Isolierung zwischen Kanälen und Bus für zuverlässigen Betrieb. Kurzschluss- und Überlastschutz sichern sowohl das Modul als auch angeschlossene Aktoren. Firmware-Updates können vor Ort durchgeführt werden, um zukünftige Kompatibilität zu gewährleisten. Das kompakte Design und die DIN-Schienen-Montage vereinfachen die Installation in Schaltschränken.

Technische Daten

• Modultyp: Digitalausgabemodul
• Serie: SIMATIC S7-1500
• Anzahl der Ausgänge: 32
• Ausgangsspannung: 24 V DC
• Ausgangsstrom pro Kanal: 0,5 A
• Ausgangsstrom pro Gruppe: 4 A (8 Kanäle pro Gruppe)
• Ausgangstyp: Sourcing (PNP)
• Kurzschlussschutz: Ja
• Überlastschutz: Ja
• Diagnose: Einkanalig (Drahtbruch, Kurzschluss, Versorgungsspannung)
• Ersatzausgangswerte: Konfigurierbar

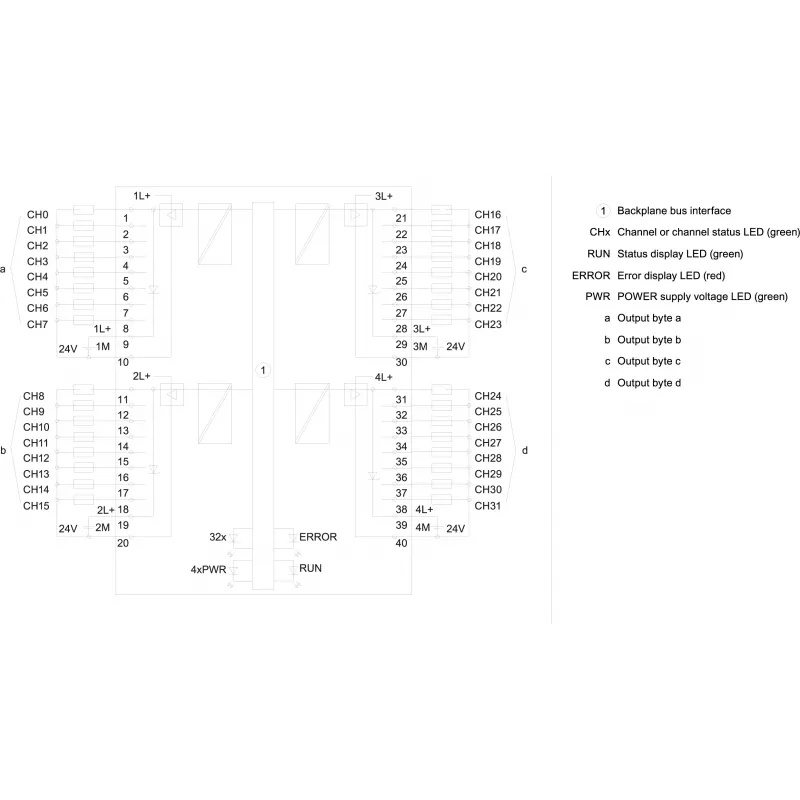

• Anschlussart: Push-in-Frontstecker (40-polig)
• Isolierung: Zwischen Kanälen und Rückwandbus
• Leistungsverlust: Max. 2,5 W
• Betriebstemperatur: 0 bis 60 °C

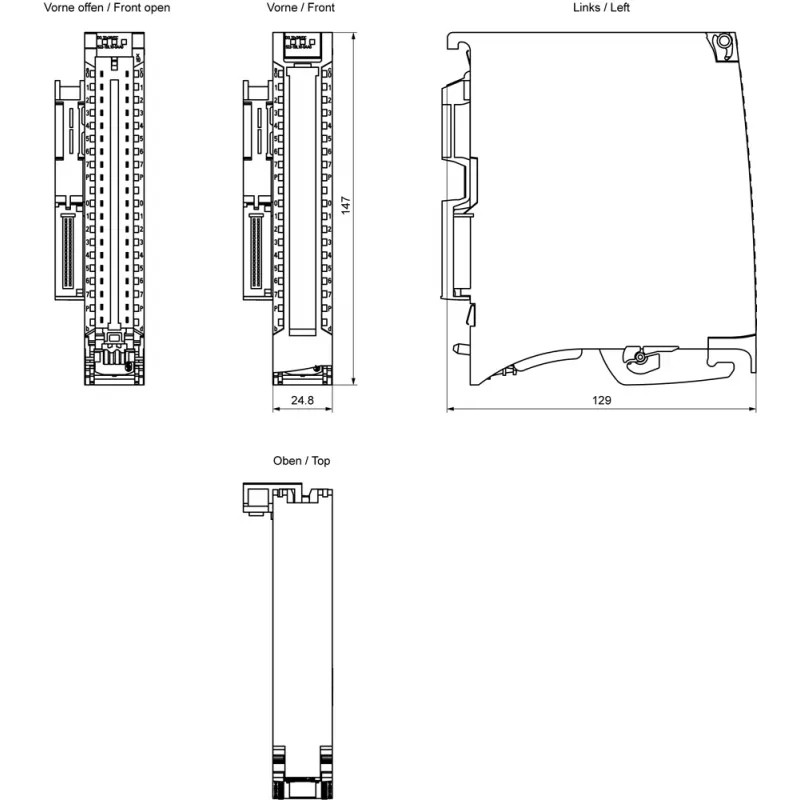

• Montageart: DIN-Schiene
• Firmware-Update: Ja
• Statusanzeigen: LEDs für Status, Fehler und Kanalstatus

Abschließende Bemerkung

Mit seiner hohen Kanaldichte und fortschrittlichen Diagnose ist dieses Modul eine zuverlässige Wahl für anspruchsvolle Automatisierungsanwendungen, die präzise Steuerung und schnelle Fehlerbehebung erfordern.
