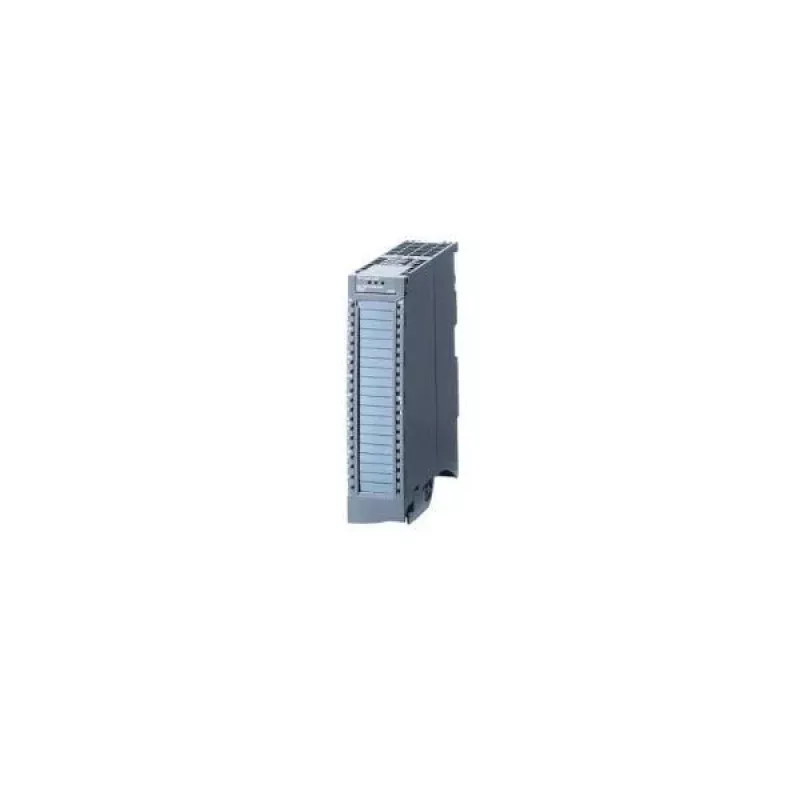

Siemens SIMATIC S7-1500 Analogausgabemodul AQ 4xU/I ST - 6ES75325HD000AB0

In der industriellen Automatisierung ist die präzise Steuerung analoger Signale unerlässlich für die Regelung von Aktoren, Ventilen und Antrieben. Das Siemens SIMATIC S7-1500 Analogausgabemodul AQ 4xU/I ST bietet vier hochauflösende Analogausgänge in einem kompakten Standardprofil und ermöglicht eine zuverlässige Integration in Ihr Steuerungssystem.

Für wen ist es geeignet

Automatisierungsingenieure und Systemintegratoren, die mit SIMATIC S7-1500 SPSen arbeiten und präzise Spannungs- oder Stromausgänge für Prozessregelung, Bewegungssteuerung oder Prüfstandsanwendungen benötigen. Das Standard-Design (ST) eignet sich für eine Vielzahl industrieller Umgebungen.

Hauptmerkmale

• 4 Analogausgänge, einzeln konfigurierbar für Spannung oder Strom
• 16-Bit-Auflösung für präzise Signalgenerierung
• Unterstützt gängige Bereiche: ±10V, 0-10V, 1-5V, ±20mA, 0-20mA, 4-20mA
• Diagnose: Drahtbruch, Kurzschluss, Überlauf/Unterlauf, Versorgungsspannungsüberwachung
• Isolation zwischen Kanälen und Rückwandbus
• Kurzschlussschutz für Stromausgänge
• 40-poliger Frontstecker für einfache Verdrahtung
• Geringer Stromverbrauch: 70 mA vom Rückwandbus

Spezifikationen

• Produkttyp: Analogausgabemodul
• Serie: SIMATIC S7-1500
• Anzahl der analogen Ausgänge: 4
• Ausgangstyp: Spannung / Strom
• Auflösung: 16 Bit
• Genauigkeit: 0,1 % (typisch)
• Isolation: Ja, zwischen Kanälen und Rückwandbus
• Anschlussart: Frontstecker (40-polig)
• Stromaufnahme (vom Rückwandbus): 70 mA
• Leistungsverlust: 1,5 W
• Betriebstemperatur (horizontale Montage): 0 °C bis 60 °C
• Betriebstemperatur (vertikale Montage): 0 °C bis 40 °C
• Modultyp: Standard (ST)
• Versorgungsspannung (vom Rückwandbus): 24 V DC
• Kurzschlussschutz: Ja, für Stromausgänge

Tipps

Stellen Sie eine ordnungsgemäße Belüftung um das Modul sicher, insbesondere bei vertikaler Montage, um die Temperaturgrenzen einzuhalten. Verwenden Sie geschirmte Kabel für Analogsignale, um Störungen zu minimieren und die Genauigkeit zu erhalten.
