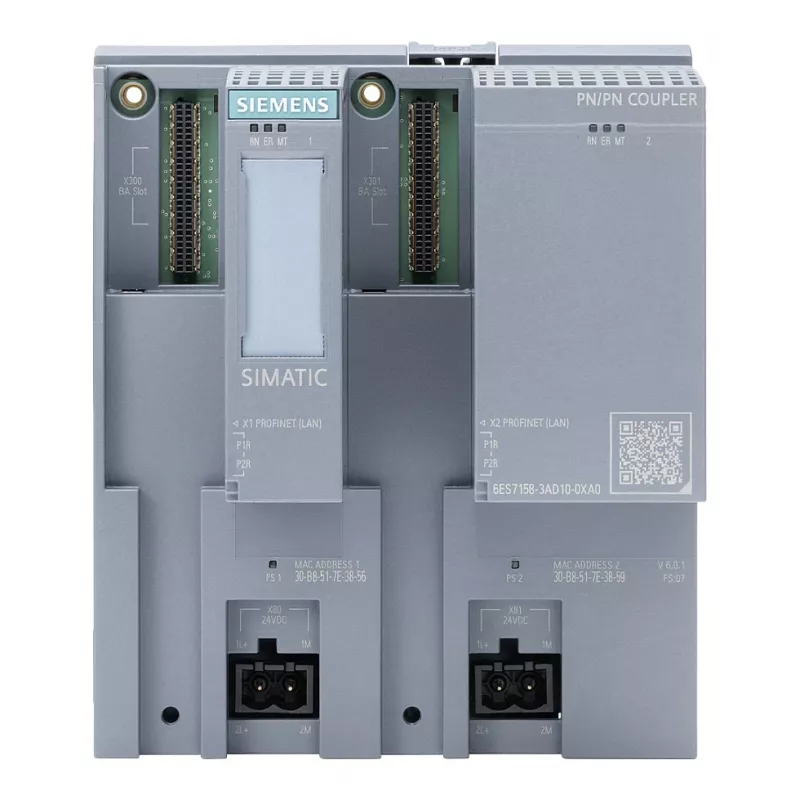

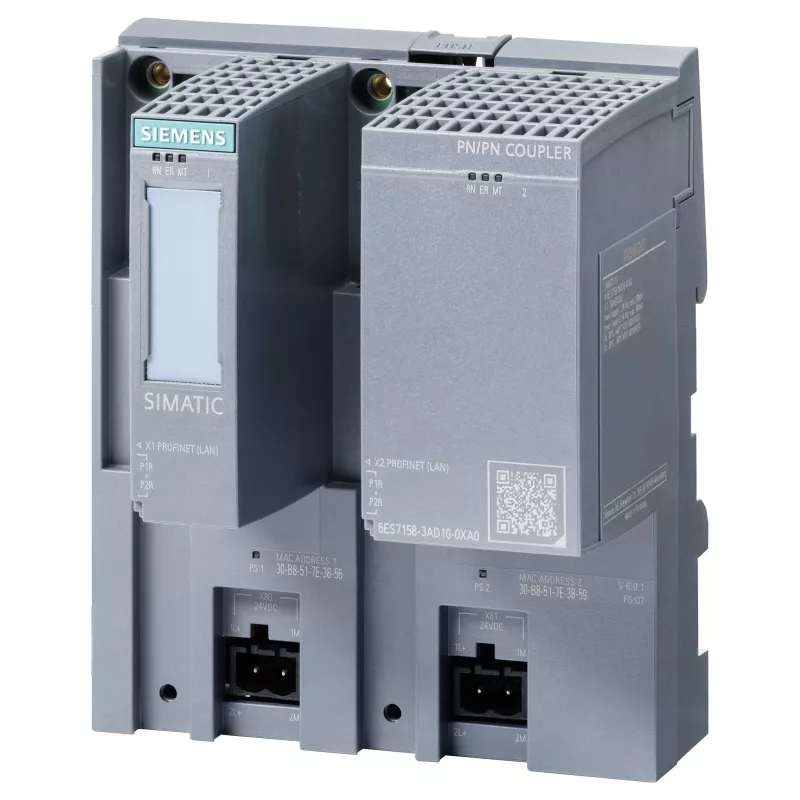

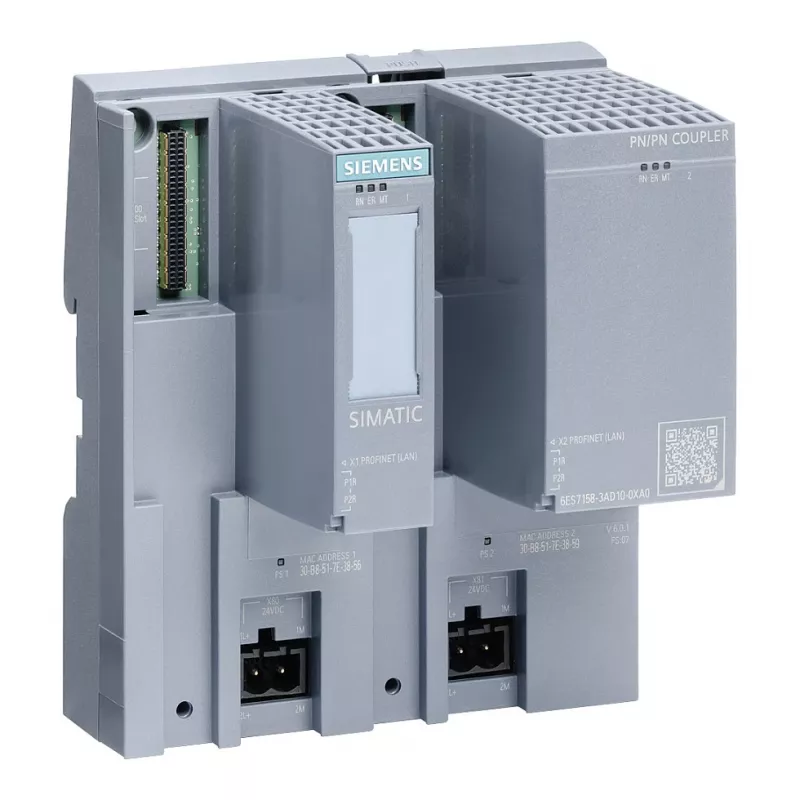

SIEMENS SIMATIC PN/PN Coupler 6ES7158-3AD10-0XA0 | PROFINET IO Koppler zur Netzwerkkopplung

Die Verbindung zweier PROFINET-IO-Netzwerke erfordert oft eine zuverlässige Brücke, die eine nahtlose Kommunikation ohne Leistungseinbußen gewährleistet. Der SIEMENS SIMATIC PN/PN Coupler 6ES7158-3AD10-0XA0 erfüllt diese Anforderung, indem er zwei PROFINET-IO-Netzwerke verbindet und den Datenaustausch sowie die Steuerung zwischen ihnen ermöglicht. Ob Sie nun Altsysteme integrieren oder ein bestehendes Automatisierungssetup erweitern möchten, dieser Koppler gewährleistet einen effizienten und transparenten Datentransfer.

Für wen ist er geeignet

Dieser Koppler ist ideal für Automatisierungsingenieure, Systemintegratoren und Wartungsfachkräfte, die mit Siemens-SIMATIC-Umgebungen arbeiten. Er ist besonders nützlich in Anwendungen, bei denen zwei getrennte PROFINET-Netzwerke I/O-Daten austauschen müssen, z. B. in verteilten Fertigungslinien, Prozessleitsystemen oder bei der Verbindung verschiedener Werksbereiche.

Hauptmerkmale

• Verbindet zwei PROFINET-IO-Netzwerke und fungiert auf beiden Seiten als IO-Device
• Zwei RJ45-Ethernet-Ports für Fast Ethernet (100 Mbit/s)
• Unterstützt bis zu 1024 Byte Eingangs- und 1024 Byte Ausgangsdaten pro Seite
• Betrieb mit 24V DC-Versorgung, maximale Stromaufnahme 200 mA
• Hutschienenmontage für einfache Installation in Schaltschränken
• Umfangreiche Diagnosefunktionen zur Überwachung von Netzwerk- und Modulstatus
• Entspricht PROFINET Conformance Class B (CC-B) für standardmäßige Echtzeitkommunikation

Technische Daten

• Produkttyp: PROFINET-IO-Koppler
• Anzahl der PROFINET-Schnittstellen: 2
• Schnittstellentyp: RJ45 (Ethernet)
• Datenübertragungsrate: 100 Mbit/s (Fast Ethernet)
• PROFINET-Rolle: IO-Device auf beiden Seiten
• Max. I/O-Datenlänge: 1024 Byte Eingang, 1024 Byte Ausgang pro Seite
• Versorgungsspannung: 24V DC
• Stromaufnahme: Max. 200 mA bei 24V DC
• Konfigurationssoftware: TIA Portal, GSDML-Datei
• Montageart: Hutschiene
• Betriebstemperatur: 0 bis 60 °C
• Lagertemperatur: -40 bis +70 °C
• Schutzart: IP20
• Galvanische Trennung: Ja, zwischen den PROFINET-Schnittstellen
• Firmware-Update: Ja, über PROFINET
• Gehäusematerial: Kunststoff/Metall-Verbund
• PROFINET Conformance Class: B (CC-B)
• Synchronisation: Standard Real-Time (RT), nicht für isochrone Echtzeitkommunikation (IRT)

Tipps

Stellen Sie bei der Integration des PN/PN-Kopplers sicher, dass beide PROFINET-Netzwerke mit eindeutigen IP-Adressen und Gerätenamen konfiguriert sind. Verwenden Sie das TIA Portal für eine unkomplizierte Einrichtung und Diagnose. Der Koppler ist nicht für IRT-Anwendungen vorgesehen; für isochrone Echtzeitkommunikation sollten Sie alternative Lösungen in Betracht ziehen. Vergewissern Sie sich, dass die Stromversorgung stabile 24V DC liefert und die Hutschiene ordnungsgemäß geerdet ist.
